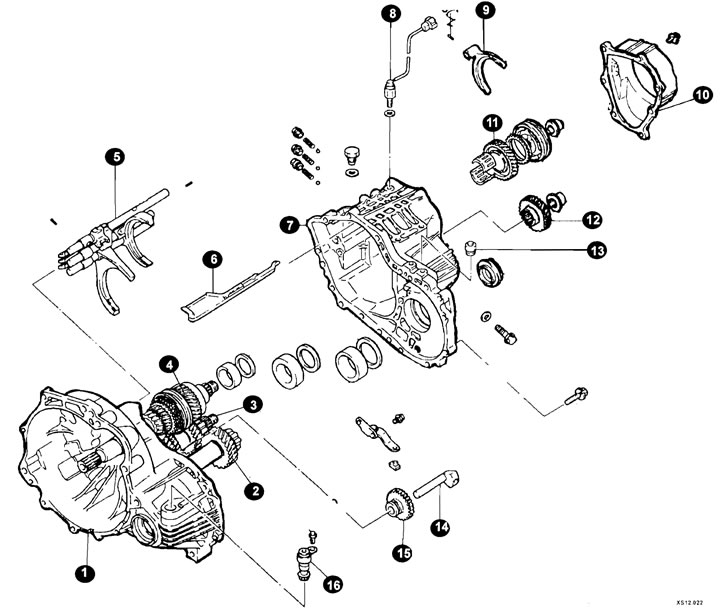

Элементы картера коробки передач (модели до 2000 г. выпуска)
1 - картер сцепления;
2 - вторичный вал;
3 - промежуточный вал;
4 - первичный вал;
5 - вилки переключения передач;
6 - масляный лоток;
7 - картер коробки передач;
8 - выключатель лампы заднего хода;
9 - вилка включения 3-й передачи;
10 - задняя крышка;
11 - шестерня 5-й передачи;
12 - промежуточная шестерня;
13 - сапун;
14 - ось паразитной шестерни задней передачи;
15 - паразитная шестерня задней передачи;
16 - шестерня привода спидометра.
Установите коробку передач на подходящем стенде или верстаке.

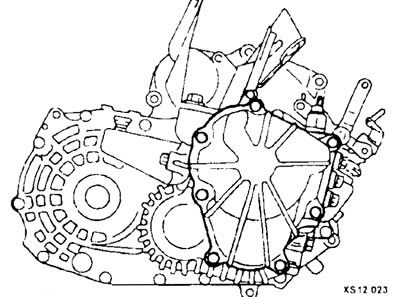

Снимите заднюю крышку.
Снимите выключатель лампы заднего хода, прокладку и кронштейн,

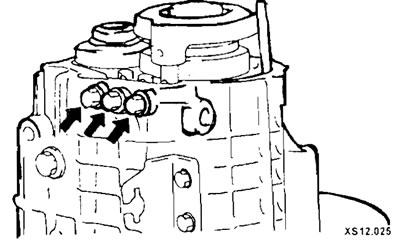

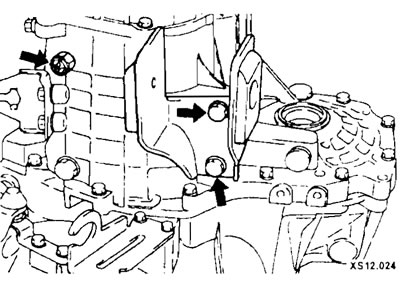

Отверните заглушки, извлеките пружины и шарики.
Снимите шестерню привода спидометра в сборе и сапун.
Снимите штифт с помощью керна.
Расшплинтуйте стопорные гайки первичного вала и промежуточного вала.
Включите задний ход главной передачи с помощью рычагов управления.

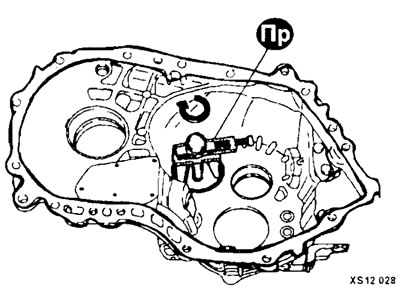

Установите на первичный вал оправку. Вверните 10-мм болт в отверстие со стороны картера сцепления и присоедините к оправке рукоятку маховичка для снятия стопорной гайки.

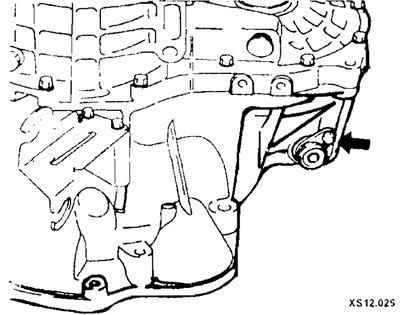

Вывернув болт вала промежуточной шестерни заднего хода, снимите прокладку.
Отсоедините картер главной передачи от картера сцепления.
Снимите сальник дифференциала и направляющую.
Отвернув болт, снимите пружинную шайбу и кронштейн стопора.
Снимите шарик-ограничитель в сборе, прокладку и сальник.
Снимите 3 внешних кольца подшипников и распорные втулки.
Вывернув болт, снимите рычаг переключения заднего хода в сборе, башмак рычага переключения.
Извлеките вал промежуточной шестерни и промежуточную шестерню.

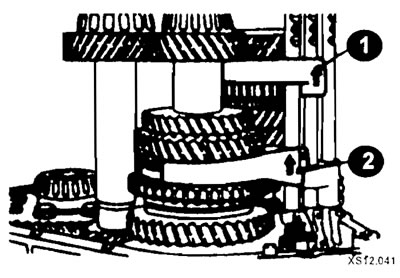

Извлеките штифты механизма переключения, штоки и вилки (1, 2) механизма переключения.

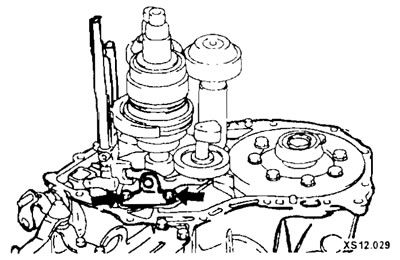

Вывернув два болта, снимите держатель подшипника.

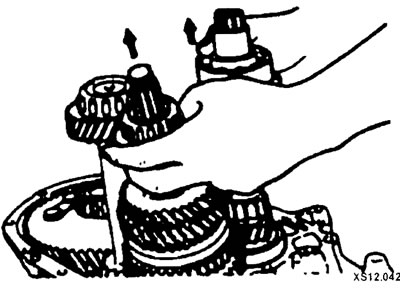

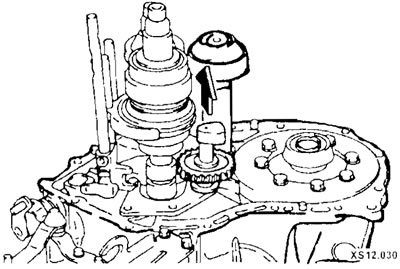

Поднимите первичный вал в сборе и снимите промежуточный вал в сборе.
Снимите первичный вал в сборе и вторичный вал в сборе.

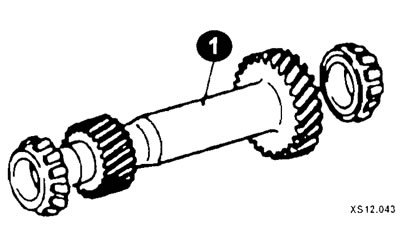

Элементы вторичного вала (1)
Снимите шестерню привода дифференциала в сборе.
Снимите 3 кольца подшипника и направляющее кольцо.

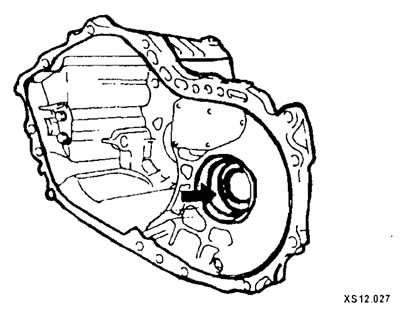

Снимите два масляных уплотнения, магнит и держатель магнита.
Снимите из картера сцепления элементы управления согласно рисунку.
Внимание: Снятие элементов управления проводите в случае экстренной необходимости, т.к. процесс разборки заключается в срезании запирающей пластины (4). При сборке понадобится новая запирающая пластина.

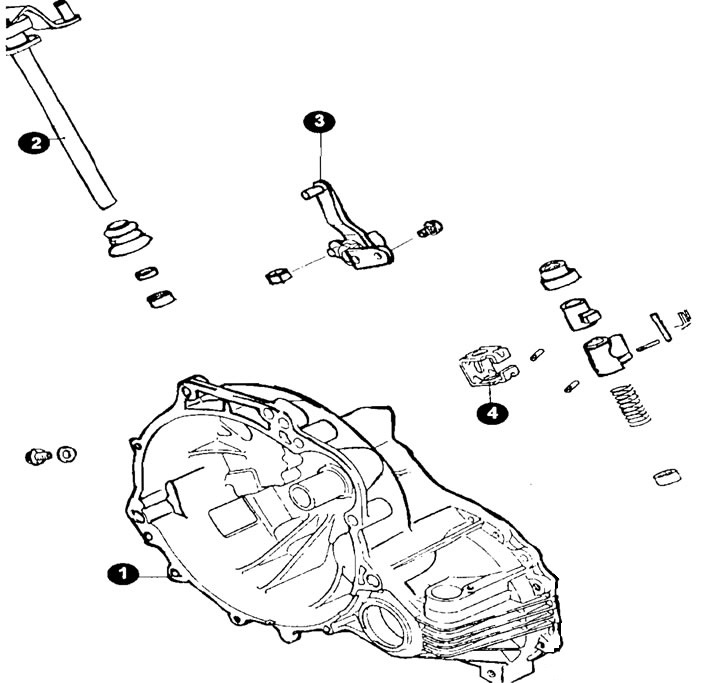

Элементы управления (модели до 2000 г.)
1 - картер сцепления;
2 - вилка управления;
3 - рычаг выбора передач;
4 - запирающая пластина.
Разберите, промойте и проверьте элементы коробки передач.
Проверьте штоки и вилки на износ и повреждения. При необходимости замените.
Сборка коробки передач осуществляется в обратной последовательности.

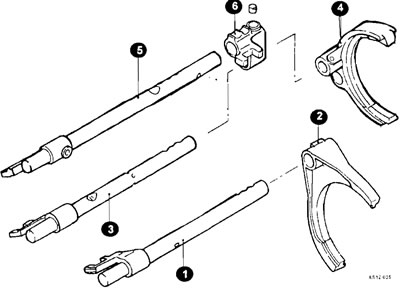

Штоки и вилки (модели до 2000 г.)
1 - шток переключения 1-й - 2-й передачи;
2 - вилка;
3 - шток переключения 3-й - 4-й передачи;
4 - вилка;
5 - шток включения 3-й передачи;
6 - обойма.

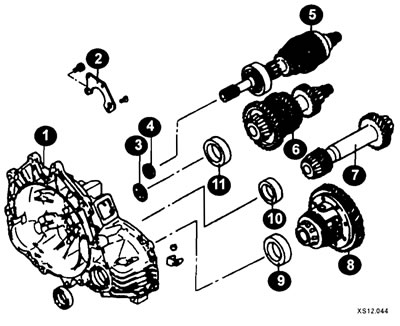

Валы коробки передач (модели до 2000 г.)
1 - картер сцепления;
2 - держатель подшипника;
3 - кольцо;
4 - сальник;
5 - первичный вал;
6 - промежуточный вал;
7 - вторичный вал;
8 - дифференциал;
9, 10, 11 - внешнее кольцо.
