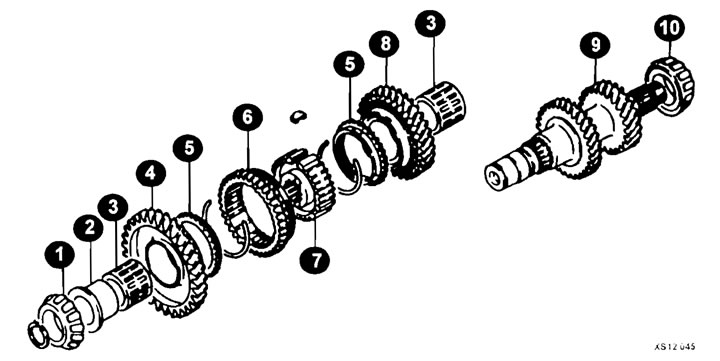

Элементы промежуточного (вторичного) вала (модели до 2000 г.)
1, 10 - подшипник;
2 - обойма подшипника;
3 - игольчатый подшипник;
4 - шестерня 1-й передачи;
5 - кольцо синхронизатора;
6 - втулка синхронизатора 1-й и 2-й передач;
7 - ступица синхронизатора;
8 - шестерня 2-н передачи;
9 - промежуточный вал.
Разборка

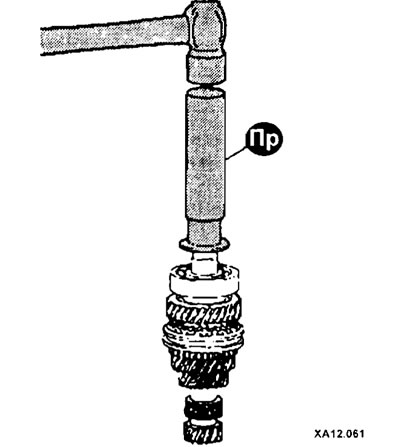

Используя приспособление, снимите стопорную шайбу, подшипник, шестерню 1-й передачи и обойму подшипника (см. рис.).
Снимите кольцо синхронизатора, пружину синхронизатора, втулку синхронизатора 1-й и 2-й передач и ступицу синхронизатора 1-й и 2-й передач.
Снимите кольцо синхронизатора, снимите шестерню 2-й передачи и игольчатый подшипник.
Снимите оставшиеся детали и подшипник.

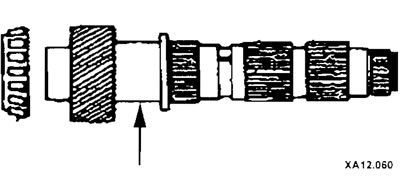

Проверьте состояние внешней поверхности промежуточного вала в месте установки игольчатого подшипника (стрелка).
Проверьте состояние шлиц промежуточного вала.
Совместив игольчатый подшипник с валом или втулкой и шестерней, проверьте плавность его вращения.
Проверьте сепаратор игольчатого подшипника.
Сборка

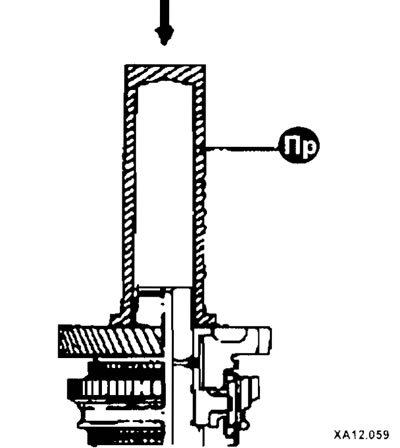

Сборка осуществляется в обратной последовательности.
