Автомобили с регулятором троса включения передач

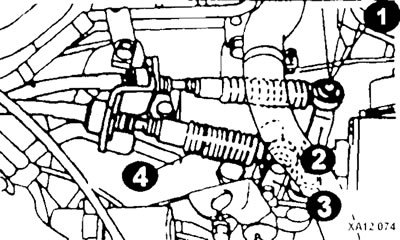

Типичное расположение рычагов
1 - централь;
2 - рычаг переключении передач;
3 - рычаг выбора передач;
4 - трос выбора передач.
Регулировка троса выбора передач
Установите рычаг переключения передач коробки в нейтральное положение
В салоне автомобиля, вытащив страховочные шплинты, снимите тросы переключения и выбора передач
Установите рычаг переключения передач в нейтральное положение.

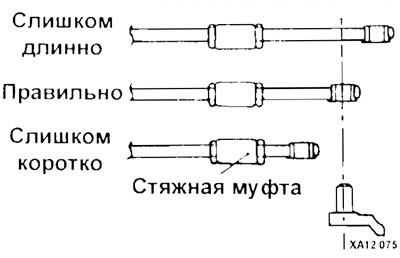

Прокручивайте стяжную муфту, пока конец троса выбора передач не встанет напротив рычага переключения передач в салоне.
Подсоедините трос выбора передач и вставьте новый шплинт.
Регулировка троса переключения передач

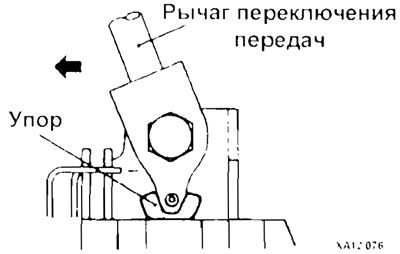

Оставьте рычат выбора передач на коробке в нейтральном положении. Переместите рычаг переключения передач вправо, включив его в положение 4-й передачи.
Переместите рычаг переключения передач в салоне по направлению стрелки и включите 4-ю передачу.

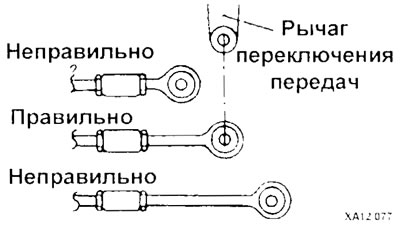

Прокручивайте стяжную муфту, пока конец троса переключения передач не встанет напротив рычага переключения передач в салоне.
Подсоедините трос включения передач и вставьте новый шплинт.

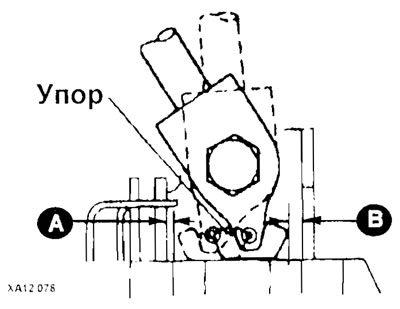

Установите рычаг переключения передач в положение 3-й, а затем 4-и передачи. Замерьте зазор (А), а затем (В), между рычагом и упором Поворотом стяжной муфты достигните одинаковых размеров обоих зазоров.
Включая все передачи, убедитесь в свободном перемещении рычага переключения.
Автомобили без регулятора троса включения передач

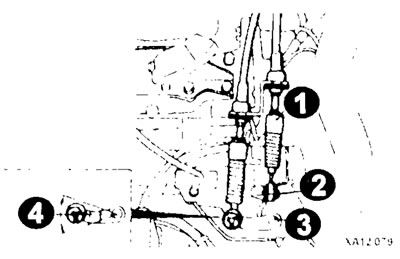

Места расположения тросов и рычагов
1 - трос выбора передач;
2 - рычаг выбора передач;
3 - рычаг переключения передач;
4 - нейтраль.
Регулировка троса выбора передач
Установите рычаг переключения передач на коробке в нейтральное положение.
Вытащив страховочные шплинты снимите тросы переключения и выбора передач в салоне.
Установите в салоне рычаг переключения передач в нейтральное положение.
Подсоедините трос выбора передач к рычагу выбора передач так чтобы фланцевая поверхность пластмассовой втулки была повернута к рычагу выбора передач.

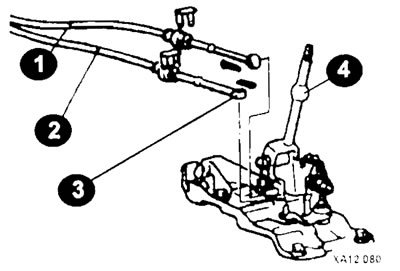

1 - трос переключения передач;
2 - трос выбора передач;
3 - фланцевая сторона пластмассовой втулки;
4 - рычат выбора передач.
В крепление троса выбора передач вставьте новый шплинт.
Регулировка троса переключения передач
Установите рычаг выбора передач на коробке в нейтральное положение. Сдвинув рычаг переключения передач, включите его в положение 4-й передачи.

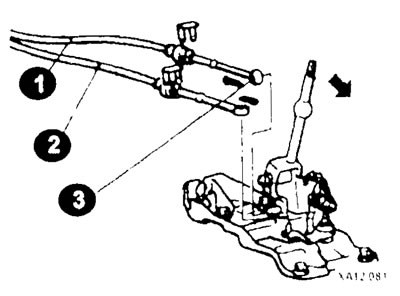

Включите 4-ю передачу, двигая рычаг переключения передач в салоне в направлении стрелки.
Подсоедините трос переключения передач к рычагу переключения передач так, чтобы фланцевая поверхность пластмассовой втулки была повернута к рычагу переключения передач.
В крепление троса переключения передач вставьте новый шплинт.

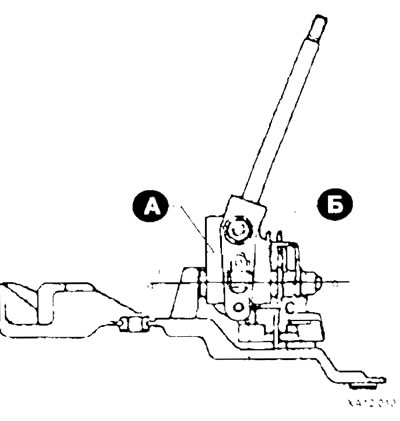

После установки проверьте правильность установки рычага переключения передач — зазоры А и В должны быть одинаковыми.
