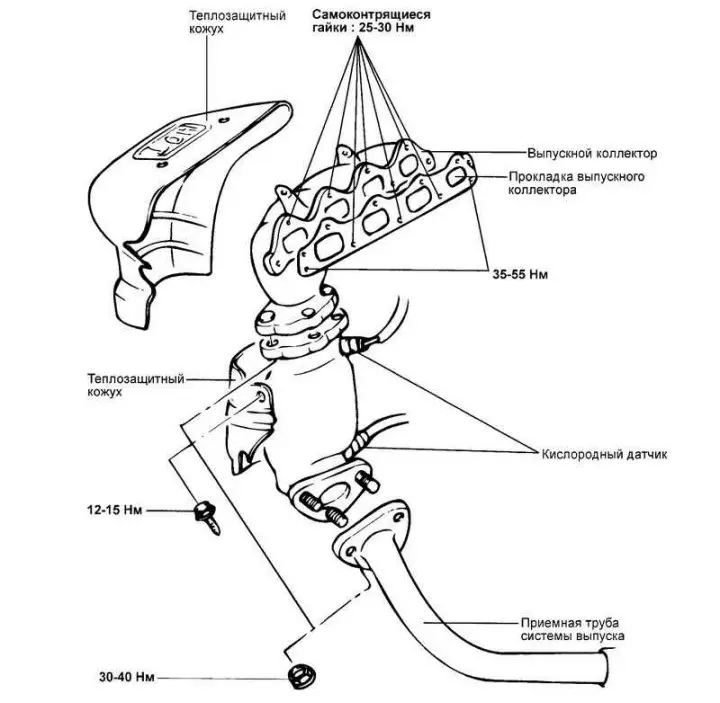

Рис. 2.173. Выпускной коллектор и трубы системы выпуска
Снятие

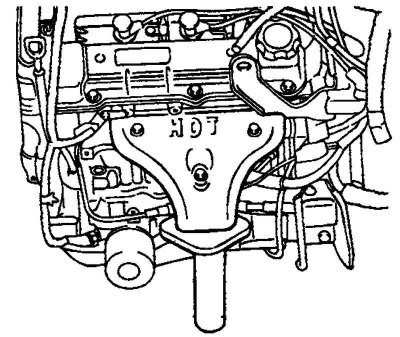

Рис. 2.174. Снятие теплозащитного кожуха
Снимите теплозащитный кожух выпускного коллектора (рис. 2.174).

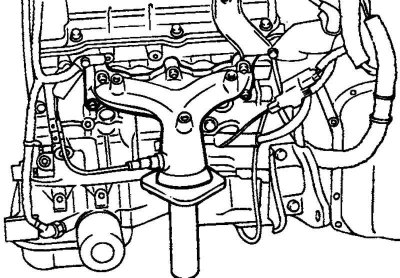

Рис. 2.175. Снятие выпускного коллектора в сборе
Снимите с головки цилиндров выпускной коллектор в сборе (рис. 2.175).
Снимите прокладку выпускного коллектора.
Проверка
Проверьте выпускной коллектор на отсутствие трещин и повреждений.
С помощью разметочной линейки и плоского щупа измерьте коробление привалочной плоскости выпускного коллектора.
Номинальное значение: 0,15 мм.
Предельно допустимое значение: 0,30 мм.
Установка
Установка выпускного коллектора производится в порядке, обратном снятию.
Момент затяжки болтов крепления выпускного коллектора: М8 – 25–30 Н·м, М10 – 35–55 Н·м.
Внимание! Перед установкой на место замените прокладку выпускного коллектора новой. Не забудьте установить тепловые экраны.
