Автомобили с двигателями рабочим объемом 1,1 и 1,3 л
Элементы системы выпуска, расположенные в моторном отсеке двигателя рабочим объемом 1,3 л: 1 – прокладка выпускного коллектора; 2 – выпускной коллектор; 3 – теплозащитный кожух выпускного коллектора

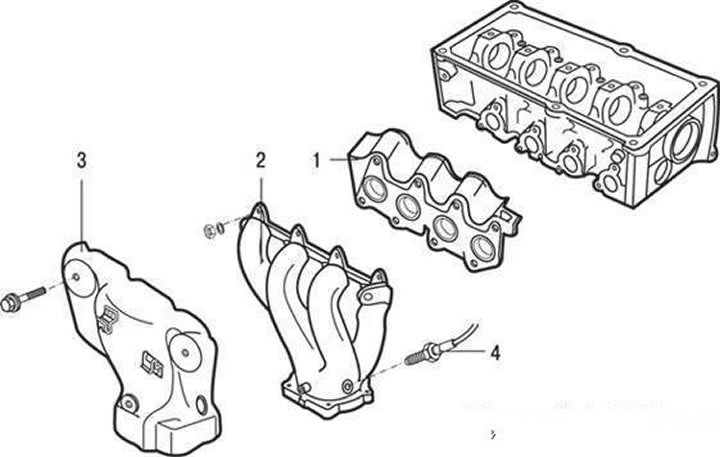

Элементы системы выпуска, расположенные в моторном отсеке двигателя рабочим объемом 1,1 л: 1 – прокладка выпускного коллектора; 2 – выпускной коллектор; 3 – теплозащитный кожух выпускного коллектора; 4 – датчик концентрации кислорода
Проверка технического состояния

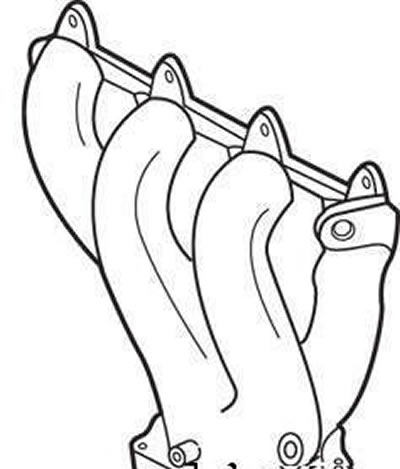

Выпускной коллектор
Проверьте выпускной коллектор на отсутствие повреждений или трещин.

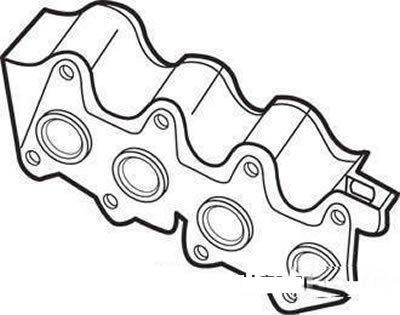

Прокладка выпускного коллектора
Проверьте прокладку выпускного коллектора на отсутствие отслаивания или повреждения.

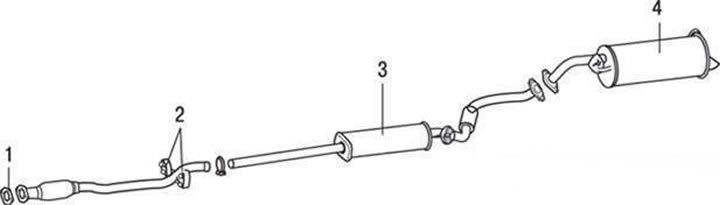

Приемная труба и глушители системы выпуска: 1 – прокладка приемной трубы глушителей; 2 – подушка подвески приемной трубы глушителей; 3 – дополнительный глушитель; 4 – основной глушитель
Предупреждение! Снятие и проверку деталей системы выпуска проводите только на холодной системе.
Снятие

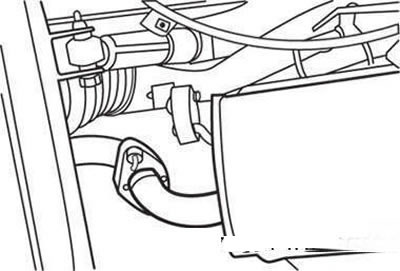

Фланец крепления основного глушителя к дополнительному глушителю
Отсоедините основной глушитель от дополнительного.
Снимите основной глушитель, отсоединив подушки подвески.
Отсоедините дополнительный глушитель от основного глушителя.
Снимите дополнительный глушитель, отсоединив подушку подвески.
Отсоедините каталитический нейтрализатор от приемной трубы глушителей.
Отсоедините приемную трубу глушителей от каталитического нейтрализатора (на двигателе, работающем на неэтилированном бензине) или от выпускного коллектора (на двигателе, работающем на этилированном бензине).
Отверните болт хомута крепления приемной трубы глушителей и гайки ее крепления.
Проверка технического состояния
Проверьте глушители и трубы на отсутствие коррозии и повреждений.
Проверьте подушки подвески и ленточные хомуты на отсутствие трещин и признаков старения.
Установка
Установите каталитический нейтрализатор, приемную трубу глушителей, дополнительный глушитель и основной глушитель в порядке перечисления и временно закрепите их.
Затяните крепления элементов системы выпуска, следя за тем, чтобы они не касались кузова.
Автомобили с двигателями рабочим объемом 1,5 и 1,6 л
Элементы системы выпуска, расположенные в моторном отсеке: 1 – прокладка выпускного коллектора; 2 – выпускной коллектор; 3 – датчик концентрации кислорода; 4 – каталитический нейтрализатор; 5 – теплозащитный кожух выпускного коллектора

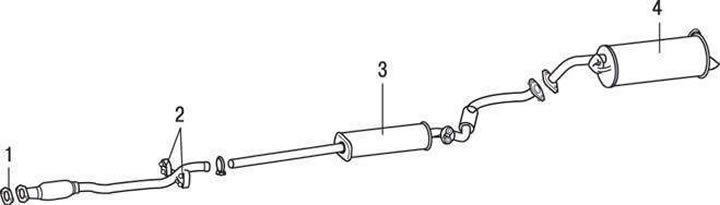

Приемная труба и глушители системы выпуска: 1 – прокладка приемной трубы глушителей; 2 – подушки подвески приемной трубы глушителей; 3 – дополнительный глушитель; 4 – основной глушитель
Снятие

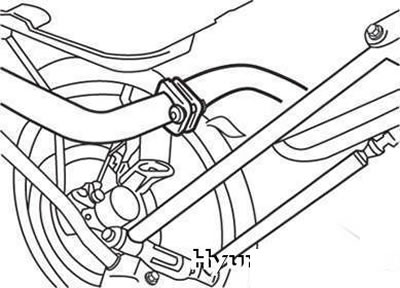

Фланец крепления основного глушителя к дополнительному глушителю
Отсоедините основной глушитель от дополнительного, отвернув гайки крепления и вынув болты.
Снимите основной глушитель, отсоединив подушки подвески.

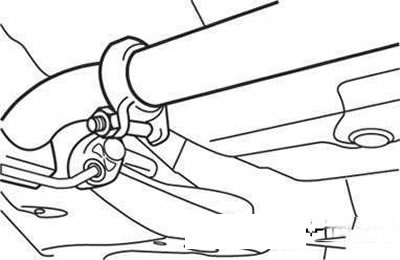

Соединительный хомут приемной трубы глушителей и дополнительного глушителя
Отсоедините дополнительный глушитель от основного глушителя и приемной трубы глушителей.
Снимите дополнительный глушитель, отсоединив подушку подвески.

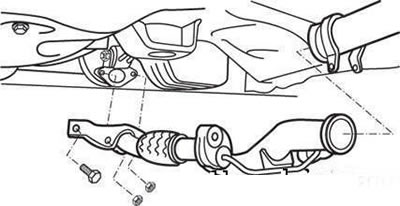

Элементы крепления приемной трубы глушителей к каталитическому нейтрализатору
Отверните болты хомутов крепления приемной трубы глушителей и гайки ее крепления к каталитическому нейтрализатору.
Отверните болт крепления приемной трубы к дополнительному глушителю.
Установка
Установите приемную трубу глушителей, дополнительный и основной глушители в перечисленном порядке, временно закрепите их.
Затяните крепления элементов системы выпуска, следя за тем, чтобы они не касались кузова.
Предупреждение! Снятие и проверку деталей системы выпуска проводите только на холодной системе.
