Разборка

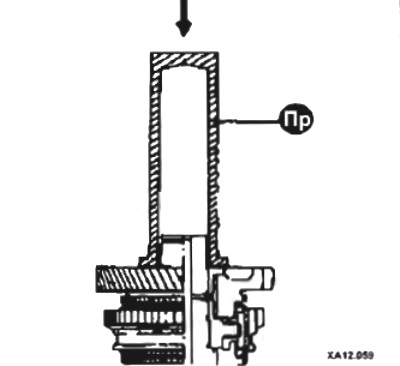

Используя приспособление, снимите стопорную шайбу, подшипник, шестерню 1-й передачи и обойму подшипника.
Снимите кольцо синхронизатора, пружину синхронизатора, втулку синхронизатора 1-й и 2-й передач и ступицу синхронизатора 1-й и 2-й передач.
Снимите кольцо синхронизатора, снимите шестерню 2-й передачи и игольчатый подшипник.

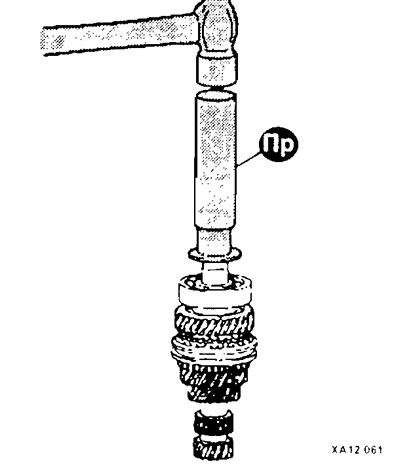

Снимите оставшиеся детали и подшипник.

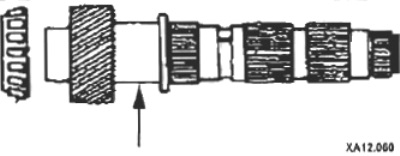

Проверьте состояние внешней поверхности промежуточного вала в месте установки игольчатого подшипника (стрелка).
Проверьте состояние шлиц промежуточного вала.
Совместив игольчатый подшипник с валом или втулкой и шестерней, проверьте плавность его вращения.
Проверьте сепаратор игольчатого подшипника.
Сборка
Сборка осуществляется в обратной последовательности.
Элементы промежуточного (вторичного) вала (модели с 2000 г.)
1, 11 - подшипник;
2 - промежуточный (вторичный) вал;
3 - игольчатый подшипник;
4 - шестерня 1-й передачи;
5 - кольцо синхронизатора;
6 - втулка синхронизатора 1-й и 2-й передач;
7 - ступица синхронизатора;
8 - шестерня 2-й передачи;
9 - шестерня 3-й передачи;
10 - шестерня 4-й передачи;
12 - шестерня 5-й передачи.
