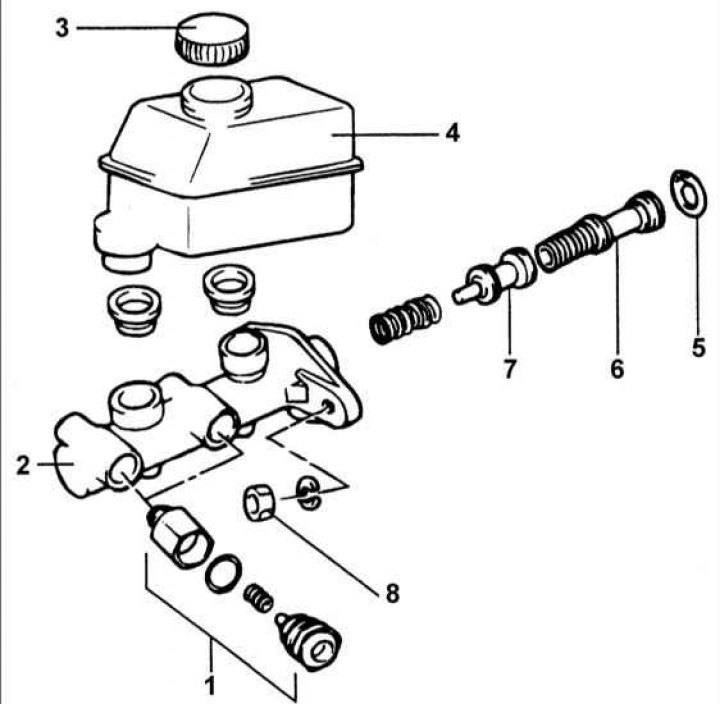

1 – регулятор давления; 2 – главный тормозной цилиндр; 3 – пробка; 4 – компенсационный бачок; 5 – стопорное кольцо; 6 – первичный поршень; 7 – вторичный поршень; 8 – гайка, 8–12 Н·м.

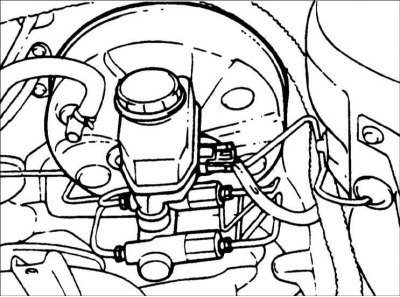

Снятие
1. Отсоедините электрический разъем от датчика уровня тормозной жидкости.
2. Отсоедините трубки тормозной системы от главного тормозного цилиндра и закройте открывшиеся отверстия подходящими пробками.
Предупреждение! Тормозная жидкость растворяет краску, пластмассу и изоляцию проводов, поэтому при случайном попадании жидкости на лакокрасочное покрытие автомобиля или его компоненты промойте их большим количеством воды.
3. Отсоедините кронштейн регулятора давления и снимите главный тормозной цилиндр. Отверните гайки крепления главного тормозного цилиндра.
Разборка
1. Снимите пробку и слейте из бачка тормозную жидкость.
2. Снимите бачок с главного тормозного цилиндра.
Предупреждение! При необходимости, закрепите главный тормозной цилиндр в тисках, зажимая его основную часть корпуса, а не фланец.

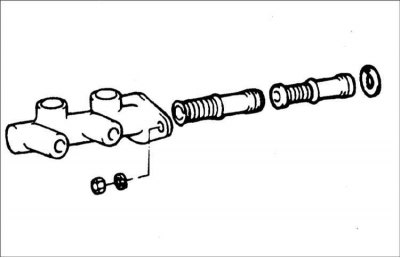

3. Достаньте первичный и вторичный поршни из корпуса главного тормозного цилиндра.
Предупреждение! Соблюдайте осторожность, чтобы не повредить диаметр расточки главного тормозного цилиндра.
Предупреждение! Не разбирайте первичный и вторичный поршни.
Проверка

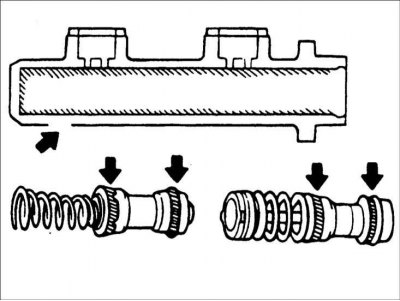

1. Проверьте внутреннюю поверхность корпуса главного тормозного цилиндра на отсутствие ржавчины и выработки.
2. Проверьте первичный и вторичный поршни на отсутствие ржавчины, задиров или износа.
3. Проверьте первичный и вторичный поршни на отсутствие ухудшения их состояния.
Сборка
1. Смажьте рекомендованной тормозной жидкостью внутреннюю поверхность главного тормозного цилиндра и наружные поверхности первичного и вторичного поршней.
Рекомендованная тормозная жидкость: DOT3
2. Аккуратно вставьте пружину и вторичный поршень в отверстие главного тормозного цилиндра.
3. Аккуратно вставьте первичный поршень в отверстие главного тормозного цилиндра.

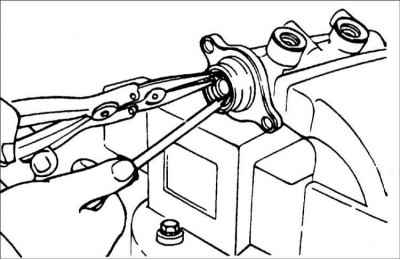

4. Нажмите на первичный поршень и установите стопорное кольцо в канавку диаметра расточки главного тормозного цилиндра.
5. Установите пробку на бачок.
6. Смажьте два уплотнительных кольца (внутри и снаружи) тормозной жидкостью и вставьте их в корпус главного тормозного цилиндра.
Предупреждение! Каждый раз при замене бачка необходимо заменять уплотнительные кольца.

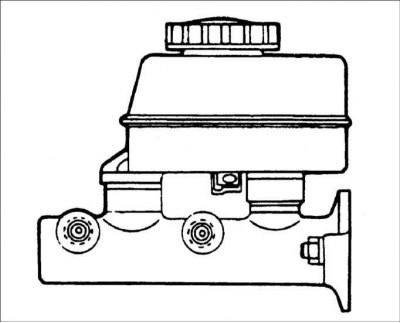

7. С усилием вставьте бачок в уплотнительные кольца главного тормозного цилиндра.
8. Подсоедините электрический разъем к датчику уровня тормозной жидкости.
Установка
1. Установите главный тормозной цилиндр на вакуумном усилителе тормозов и наверните две гайки. Затяните две гайки крепления главного тормозного цилиндра.
Момент затяжки: 8–12 Н·м
2. Подсоедините две трубки тормозной системы и электрический разъем к датчику уровня тормозной жидкости.
Момент затяжки трубок: 13–17 Н·м
3. Залейте тормозную жидкость и удалите воздух из гидравлического контура тормозной системы.
