Снятие
Слейте тормозную жидкость.

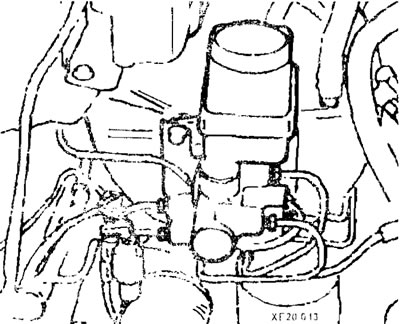

Отсоедините от главного тормозного цилиндра трубки тормозной системы.
![](https://www.hyundaibook.ru/img/elantra/0962.jpg)
Отсоедините датчик уровня тормозной жидкости.
Снимите кронштейн регулятора давления задних тормозов.
Снимите главный тормозной цилиндр в сборе.

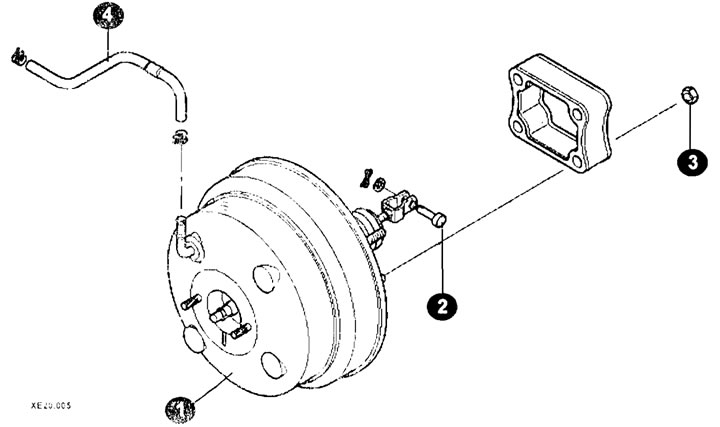

Снимите вакуумный шланг (4).
Снимите пружинный фиксатор.
![](https://www.hyundaibook.ru/img/elantra/0963.jpg)
Сняв шплинт, извлеките ось (2) крепленич вилки к педали.
Отверните четыре гайки (3) и снимите вакуумный усилитель тормозов (1).
![](https://www.hyundaibook.ru/img/elantra/0964_1.jpg)

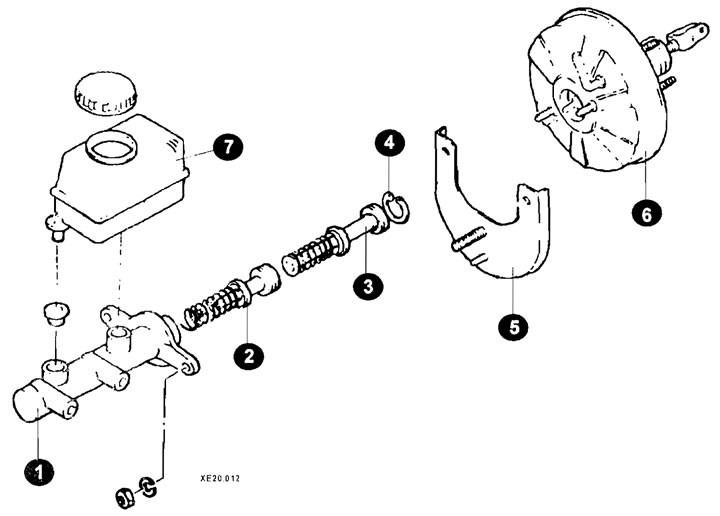

Элементы главного тормозного цилиндра (ранние модели автомобиля)
1 - корпус;
2 - поршень первой камеры;
3 - поршень второй камеры;
4 - стопорное кольцо;
5 - щит;
6 - вакуумный усилитель;
7 - расширительный бачок.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:

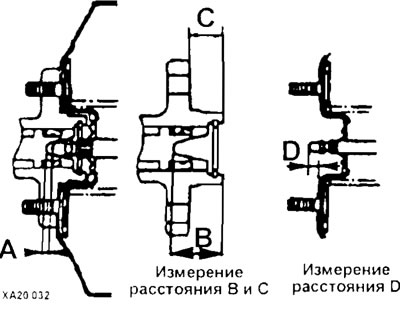

Произведите регулировку зазора между толкателем вакуумного усилителя тормозов и поршнем.
![](https://www.hyundaibook.ru/img/elantra/0965.jpg)
A=B-C-D=0,7±0,1mm.

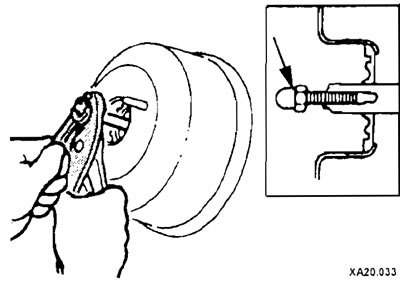

Если величина зазора не соответствует номинальной, отрегулируйте его, изменяя длину толкателя вращением регулировочного винта толкателя (стрелка)
![](https://www.hyundaibook.ru/img/elantra/0966.jpg)
