Магнітола на панелі приладів (Hyundai Sonata EF)

Примітка: опис перемикачів наведено в розділі "Магнітола та програвач компакт-дисків".

Основні моменти експлуатації

Примітка: розташування перемикачів вказано на малюнку "Магнітол".

1. Якість прийому радіосигналу може істотно змінюватися під час руху автомобіля через особливості рельєфу місцевості, погодні умови та близькість джерел електромагнітного випромінювання.

Примітка: зі збільшенням відстані від радіостанції, що передає антени, потужність радіосигналу падає. Для діапазону FM зона впевненого прийому знаходиться в межах 20-25 км у режимі "Стерео" та 30-40 км у режимі "Моно".

Примітка: опис перемикачів наведено в розділі "Магнітола та програвач компакт-дисків".

2. Програвач аудіокасет.

• а) Приблизно раз на місяць робіть очищення стрічкопротяжного механізму магнітоли за допомогою касети, що чистить. Це забезпечить постійну якість відтворення.
• б) Не рекомендується використовувати касети тривалістю 120 хвилин, т.к. через малу товщину плівки є небезпека пошкодження плівки або намотування її на елементи ленто-протяжного механізму.
• в) Не піддавайте аудіокасети впливу високої температури, наприклад, поклавши касету під вітровим склом. Це може спричинити деформацію корпусу касети.

3. Програвач компакт-дисків.

• а) У холодну пору року або за підвищеної вологості через запотівання поверхні диска та оптичних елементів програвача можливі збої під час відтворення. Після нормалізації вологості робота аудіосистеми відновлюється.
• б) При сильній вібрації можливі спотворення та перерви відтворення компакт-диска. Це не є несправністю.
• в) Не рекомендується залишати диски на відкритому сонці. Захищайте поверхню диска від подряпин.

Основні регулювання

1. Аудіосистема включається натисканням регулятора [1], тим самим регулятором здійснюється регулювання гучності звучання. Також касетний програвач або програвач компакт-дисків автоматично вмикається під час встановлення касети або компакт-диска. При виштовхуванні касети або компакт-диска аудіосистема повернеться у вихідний стан - вимкнеться або перейде у режим радіо.

2. Регулювання тембру та балансу.

Регулювання тембру та балансу здійснюється обертанням регуляторів [5] та [6]. Перемикання між параметрами регулювання здійснюється витягуванням відповідного регулятора.

• BAS (тембр низьких частот).
• BAL (баланс між правими та лівими динаміками).
• TREB (тембр високих частот).
• FAD (баланс між передніми та задніми динаміками).

Примітка: параметр, позначений знизу ручки, регулюється у витягнутому стані.

Радіоприймач

Натисканням на кнопку [11] (AM-FM) вмикається радіо, повторним натисканням - перемикається діапазон (AM, FM1 чи FM2).

Налаштування радіостанцій

1. Натискайте кнопку [8] "TUNE" до звукового сигналу (ввімкнеться автоматичний пошук радіостанції). Пошук зупиниться під час знаходження стійкого сигналу. Якщо автоматичний пошук не фіксує налаштування через слабкий сигнал від радіостанції, то натисніть кнопку налаштування ще раз (автоматичний пошук вимкнеться) і виконайте налаштування вручну по одному кроці. При стереофонічному прийомі на дисплеї відображається індикатор "ST".

Примітка: для діапазону AM крок налаштування 10 кГц, для діапазону FM крок налаштування 0,1 МГц.

2. Налаштувати автоматично радіо-станції можна також за допомогою кнопки [2] (SCAN), приймач буде налаштовуватися по 5 секунд на одну за іншою станції, що приймаються в порядку збільшення частоти радіоприймання. Щоб зупинити, потрібно повторно натиснути кнопку.

Програмування налаштувань

1. Налаштування радіостанцій, що найчастіше слухаються, можна занести в пам'ять магнітоли. При програмуванні вручну можливе запам'ятовування по 6 станцій у кожному діапазоні (AM, FM1, FM2), Примітка: при тривалому вимкненні акумулятора всі настройки з пам'яті магнітоли стираються і замість них встановлюються заводські налаштування.

2. Для програмування налаштувань вручну:

• а) Виберіть діапазон і настройте потрібну радіостанцію.
• б) Натисніть і утримуйте одну з кнопок [6] (з номерами 1 - 6) більш ніж дві секунди. Під час збереження налаштувань звук радіоперерветься, потім на дисплеї з'явиться частота станції та її номер у пам'яті.
• в) Перемикання на налаштовану радіостанцію здійснюється коротким натисканням на потрібну кнопку.

Магнітофон

Відразу після встановлення касети магнітола автоматично переходить у режим магнітофона і починається відтворення касети. Щоб вийняти касету та переключитися в режим радіо, натисніть кнопку (4) "EJECT".

Примітка: для магнітоли, описаної в цьому посібнику, тип стрічки аудіокасети визначається автоматично.

Реверс

Зміна напряму відтворення касети здійснюється натисканням кнопки [10] "ТАРЕ". Індикатор дисплея показує напрямок відтворення касети.

Примітка: напрямок відтворення касети буде змінено автоматично, коли стрічка закінчиться після відтворення.

Прискорена перемотування

Для перемотування касети натисніть одну з кнопок [7] (перемотування назад - , "5", вперед - , "6"). Для зупинки перемотування та початку відтворення натисніть кнопку перемотування ще раз.

Автоматичний пошук запису

Ця функція призначена для переходу на будь-який із записів, що знаходяться до або після поточного місця відтворення. Однак загальний інтервал складає 7 записів. Це означає, що можна вибрати лише 4 записи до поточного місця (з урахуванням поточного запису) або 3 записи після поточного. Для цього натисніть на відповідний бік кнопки [8] (назад - , вперед - ) стільки разів, на скільки записів необхідно перейти (при переході назад враховуйте поточний запис).

Примітка: якщо пауза між записами менше 4 секунд або заповнена стороннім шумом, записаний тривалий фрагмент зі слабким звуком або мова з великими паузами, робота функції пошуку запису може бути неправильною.

Система шумопониження

Під час прослуховування касет, записаних із використанням системи шумопониження "DOLBY" (з позначкою NR), натисніть кнопку [7] "1" (ЦП). При наступному натисканні система вимикається.

Програвач компакт-дисків

Перемикання на програвач компакт-дисків здійснюється кнопкою [9] "CD". Щоб вимкнути програвач компакт-дисків, натисніть кнопку [1] "PWR" або переключіть аудіосистему на інший режим кнопкою [11] "FM/AM".

Примітка: Відтворення компакт-диска зупиниться, натиснувши кнопку виймання диска [12] "EJECT" на програвачі компакт-дисків.

Вибір запису

Для вибору запису (трека) натискайте кнопку [7] (номер менше - , "2", номер більше - , "3"), доки на дисплеї не висвітиться номер потрібного запису з індикатором "TRACK".

Повтор запису

Для циклічного відтворення поточного запису натисніть [7] "RPT", "4". На дисплеї з'явиться напис "RPT". Щоб вимкнути режим, натисніть кнопку ще раз.

Вибір фрагмента запису

Ця функція призначена для переходу на будь-який фрагмент запису, що знаходиться до поточного місця відтворення або після нього. Для цього натисніть на відповідний бік кнопки [7] (, "5" або , "6") Перемотування зупиниться під час відпускання кнопки (при переході назад враховуйте поточне місце відтворення).

Швидкий перегляд диска

При натисканні на кнопку (2) "SCAN" програється за 10 секунд з кожної запису поточного диска по порядку. На дисплеї висвітиться напис "SCAN". При повторному натисканні на дану кнопку відтворення обраної (поточної) запису буде виконано повністю з її початку.

Коди несправностей

Якщо програвач компакт-дисків не працює внаслідок будь-яких несправностей, на дисплеї можуть виводитися такі коди:

Код	Несправність
Ег2	Дефект механізму відтворення компакт-диска
ЄгЗ	Збій під час зчитування даних (дефект компакт-диска)
Єгб	Дефект компакт-диска (сторона)
Ег8	Несправність стрічкопротяжного механізму магнітоли або несправність механізму вилучення касети
ПНН	Зупинка відтворення через перегрівання плеєра.
NO CD	Не вставлено компакт-диск

Антена

Увага: перед миттям автомобіля та заїздом у приміщення з низькою стелею переконайтеся, що антена знята, інакше вона може бути пошкоджена.

Штирова антена

Ця антена є знімною. Щоб її зняти, необхідно повернути її проти годинникової стрілки. Для встановлення антени повертайте її за годинниковою стрілкою.

Висувна антена

Дана антена приводиться в робочий стан в ручну Для цього візьміться за верхній кінець антени і витягніть вгору, до виникнення опору.

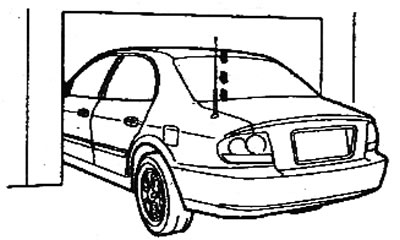

Автоматична висувна антена

Антена автоматично висунеться при повороті ключа у замку запалювання у положення "ON" або "АСС". При переведенні ключа в замку запалення в положення "LOCK" антена автоматично складеться.
