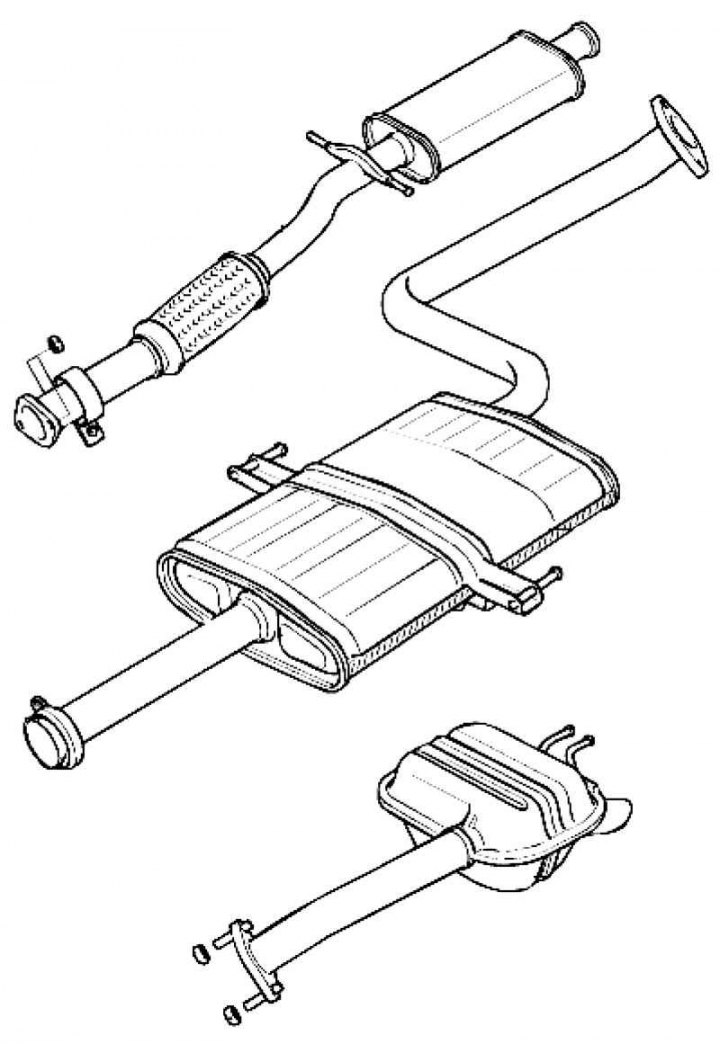

Ryža. 2,274. Komponenty výfukového systému
Odstúpenie
Pozor! Pred začatím demontáže alebo kontroly komponentov výfukového systému sa uistite, že dostatočne vychladli.

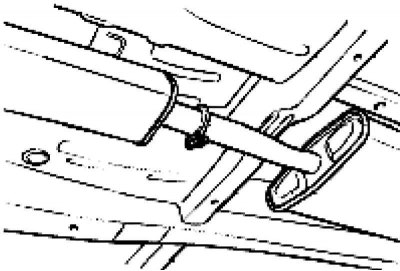

Ryža. 2,275. Odpojenie hlavného tlmiča výfuku
Odpojte hlavný tlmič výfuku od stredového potrubia výfukového systému (ryža. 2,275).

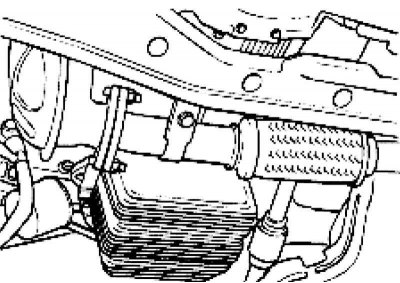

Ryža. 2,276. Gumovo-kovové držiaky
Odstráňte gumo-kovové držiaky a vyberte hlavný tlmič výfuku (ryža. 2,276).
Odpojte centrálne potrubie výfukového systému (s predným tlmičom) od zvodu výfukového systému na jednej strane a od hlavného tlmiča na druhej strane.
Odstráňte gumo-kovové držiaky a potom odstráňte stredovú rúrku výfukového systému (s predným tlmičom).
Odskrutkujte skrutky upevnenia ramena prijímacej rúrky systému uvoľňovania a odpojte prijímaciu rúrku od katalyzátora.
Uvoľnite skrutky upevňujúce sacie potrubie výfukového systému k centrálnemu potrubiu výfukového systému (s predným tlmičom).
Inštalácia
Namontujte komponenty výfukového systému v tomto poradí: najprv zvodné potrubie výfukového systému, potom stredové potrubie výfukového systému a hlavný tlmič výfuku. Dočasne dotiahnite komponenty výfukového systému.
Bezpečne dotiahnite komponenty výfukového systému. Uistite sa, že medzi komponentmi výfukového systému a akýmikoľvek časťami karosérie vozidla nie je žiadny kontakt.
