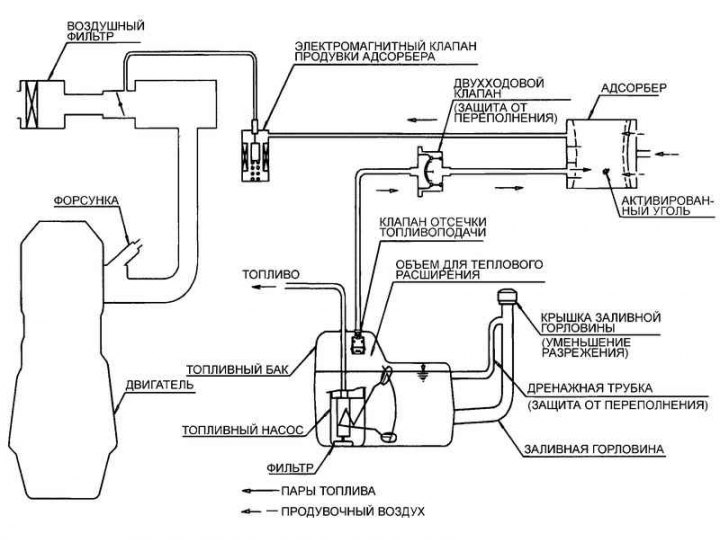

Рис. 2.222. Схема системы улавливания паров топлива
Проверка системы улавливания паров топлива

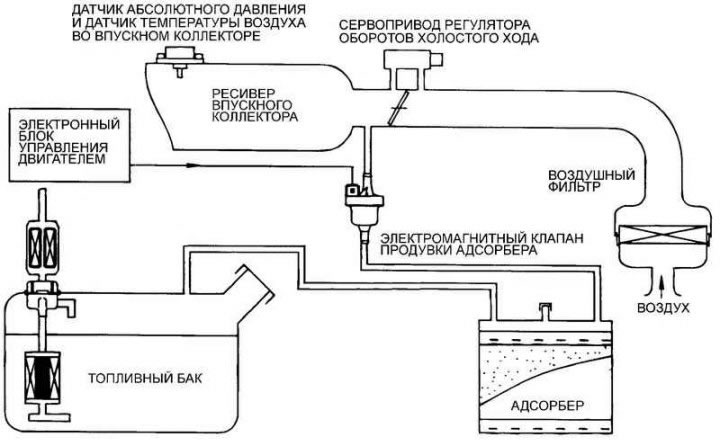

Рис. 2.223. Схема проверки системы улавливания паров топлива
Отсоедините вакуумный шланг от корпуса дроссельной заслонки и подсоедините к вакуумному шлангу ручной вакуумный насос.
Проверьте разрежение на указанных режимах работы двигателя, когда двигатель холодный (температура охлаждающей жидкости 60°C или ниже) и когда двигатель прогрет (температура охлаждающей жидкости 80°C или выше).
Проверка адсорбера
Проверьте трубопроводы системы улавливания паров топлива на отсутствие ослабления соединений, резких перегибов или повреждения.
Проверьте отсутствие деформации, трещин и утечек топлива.

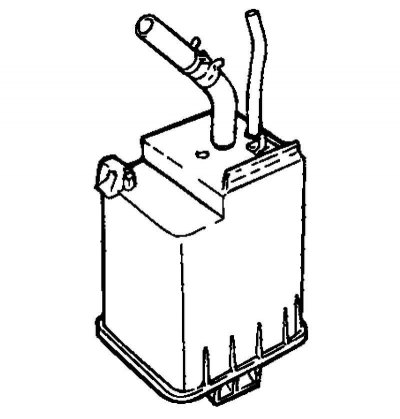

Рис. 2.224. Адсорбер
После снятия адсорбера проверьте его на отсутствие трещин и деформации (рис. 2.224).
Проверка электромагнитного клапана продувки адсорбера
Примечание. При отсоединении вакуумных шлангов всегда предварительно наносите установочные метки, чтобы при подсоединении шланги были установлены в исходное положение.
Отсоедините вакуумный шланг от электромагнитного клапана продувки адсорбера.
Отсоедините разъем жгута проводов от электромагнитного клапана.
Подсоедините ручной вакуумный насос к штуцеру электромагнитного клапана, от которого был отсоединен шланг с красной полосой.
| Напряжение аккумуляторной батареи | Исправное состояние |
| Подается | Разрежение уменьшается |
| Не подается | Разрежение сохраняется |

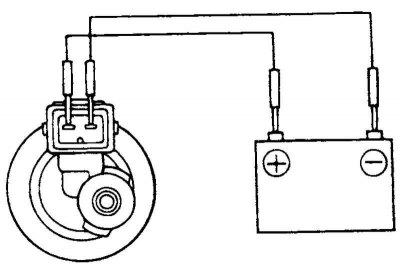

Рис. 2.225. Схема проверки при подсоединении/ отсоединении питания от аккумуляторной батареи к выводам электромагнитного клапана
Создайте разрежение и проверьте работу клапана при подсоединении/ отсоединении питания от аккумуляторной батареи к выводам электромагнитного клапана (рис. 2.225).

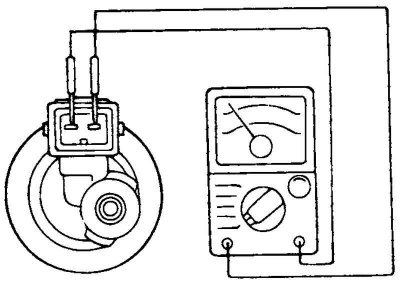

Рис. 2.226. Измерение сопротивления между выводами электромагнитного клапана
Измерьте сопротивление между выводами электромагнитного клапана (рис. 2.226).
Электромагнитный клапан продувки адсорбера: сопротивление обмотки – 26 Ом (при температуре 20°C).
