Rajz. 3.141. Első kerék hajtótengely (CV csukló "Tripod TJ")
Szétszerelés

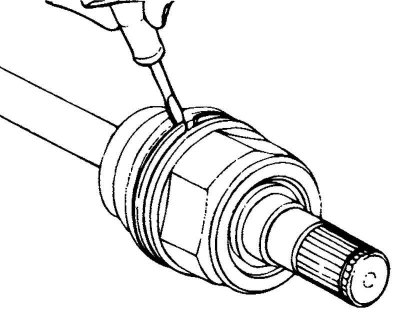

Rajz. 3.142. A belső CV-csukló védőburkolatát rögzítő bilincsek eltávolítása
Távolítsa el a belső CV-csukló védőburkolatát rögzítő bilincseket, és távolítsa el a védőburkolatot a belső CV-csukló testéről (3.142. ábra).
Jegyzet. Ne szerelje szét a Tripod TJ külső CV csuklóját.
Jegyzet. A kerékhajtótengely CV-csuklóinak kenésére speciális zsírt használnak. Ne keverje össze a régi és az új zsírt, vagy különböző típusú zsírokat.
Jegyzet. Eltávolítás után cserélje ki a CV-csuklóvédő csomagtartó bilincseket újakra.
Figyelem! Ügyeljen arra, hogy ne sértse meg a védőburkolatot, amikor eltávolítja.
Rajz. 3.143. A rögzítőgyűrű eltávolítása a kerék meghajtó tengelyéről
Távolítsa el a rögzítőgyűrűt a kerék meghajtó tengelyéről, majd távolítsa el a CV-csukló állványszerelvényét (3.143. ábra).
Tisztítsa meg a CV-csukló állványszerelvényét.
Rajz. 3.144. Ragasztószalag felszerelése
Távolítsa el a külső CV-csukló védőburkolat bilincseit, és távolítsa el a védőburkolatot a külső CV-csukló házából.
Figyelem! Ha a CV-csukló védőburkolatának visszaszerelését tervezi, akkor tekerjen (műanyag) szigetelőszalagot a tengely bordázott része köré, hogy elkerülje a csomagtartó károsodását (3.144. ábra).
Vizsgálat
Ellenőrizze a kerék meghajtó tengely hornyos részét, hogy nincs-e túlzott kopás vagy sérülés.
Győződjön meg arról, hogy nincs víz, idegen részecskék, szennyeződés vagy rozsda a CV-csukló külső burkolatában.
Győződjön meg arról, hogy az állványtengely-szerelvény görgői megfelelően forognak, és nincsenek túlzott kopás vagy korrózió jelei.
Ellenőrizze a CV-csukló házának belső felületén lévő hornyot, hogy nincs-e rajta kopás vagy korrózió.
Ellenőrizze a dinamikus lengéscsillapítót sérülések vagy repedések szempontjából.
Szerelés
Tekerjen (műanyag) szigetelőszalagot a hajtótengely bordájára a belső CV-csukló oldalán, hogy elkerülje a csomagtartó károsodását.
Vigyen fel kenőanyagot a kerékhajtás tengelyére, és szereljen fel védőburkolatokat a CV csuklókra.
Ajánlott kenőanyag
Külső CV-csukló (BJ): CENTOPLEX 278M/ 136K.
Belső CV ízület (TJ): KLKTJ 41–182 (MS511–50, KOREA KLUBER).
Rajz. 3.145. Dinamikus lengéscsillapító felszerelése
Dinamikus lengéscsillapító felszereléséhez a külső CV csuklót és a kerékhajtás tengelyét úgy tartva, hogy azok egyenes vonalban legyenek, rögzítse a dinamikus lengéscsillapítót bilinccsel a 3.145. ábrán jelzett helyeken.
Töltse fel a belső CV-csukló védőburkolatát speciális zsírral, és szerelje fel a helyére.
Rögzítse a belső CV-csukló védőburkolatát bilincsekkel.
Adjon hozzá speciális zsírt a külső CV csuklóházhoz olyan mennyiségben, amely megfelel az ellenőrzés során eltávolított zsír mennyiségének.
Szerelje be a külső CV-csukló védőburkolatát.
Rögzítse a külső CV-csukló védőburkolatát bilincsekkel.
Rajz. 3.146. Védőburkolat bilincsek felszerelése
Szerelje fel a külső CV csatlakozások védőburkolatainak bilincseit egymástól megfelelő távolságra (hogy biztosítsa a szükséges levegőmennyiséget a burkolaton belül), majd szorosan húzza meg a bilincseket (3.146. ábra).

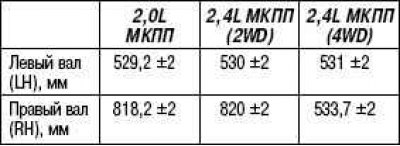

Névleges érték (A)
