Змест: Зняцце ⇓ Ўстаноўка ⇓
Зняцце

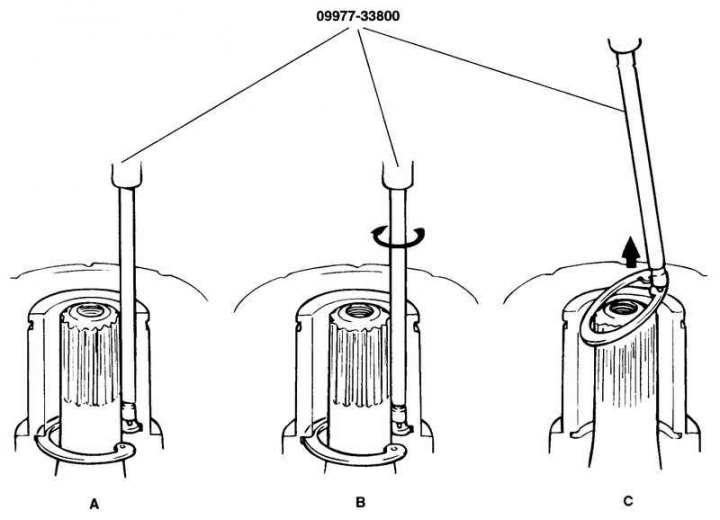

Мал. 8.77. Зняцце стопарнага кольца сальніка вала
Для замены сальніка вала кампрэсара зніміце кампрэсар з аўтамабіля і зліце холадагент.
Зніміце з кампрэсара калодку муфты.
Завостраным прадметам выміце фетравы ўшчыльняльнік з шкарпэткі кампрэсара.
Старанна выдаліце староннія часціцы з паражніны шкарпэткі кампрэсара, прадзьмуўшы яе сціснутым паветрам пад нізкім ціскам. Затым неворсистой тканінай старанна ачысціце ўнутраную і вонкавую паверхню шкарпэткі кампрэсара ад масла і бруду.
З дапамогай здымніка выміце з шкарпэткі кампрэсара стопорное кольца сальніка вала.
1. Устаўце канец здымніка ў адну з адтулін стопарнага кольца (выгляд А).
2. Павярніце здымнік так, каб яго канец і адтуліна стопорного кольцы размясціліся як мага бліжэй да вала кампрэсара (выгляд У).
3. Зніміце стопорное кольца, хуткім рухам пацягнуўшы за здымнік уверх, утрымліваючы яго стрыжань у сценкі расточвання шкарпэткі (выгляд С).

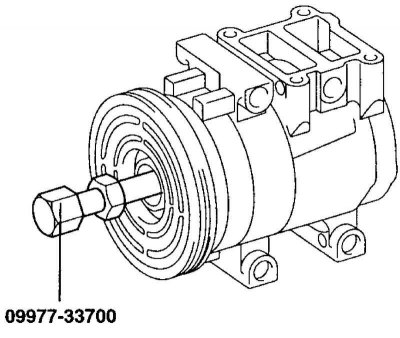

Мал. 8.78. Ўстаноўка спецыяльнага прыстасавання
Усталюеце прынаду для зняцця сальніка вала (09977-33700) на вал кампрэсара і ссуньце яго ўнутр шкарпэткі кампрэсара да дотыку з сальнікам вала (мал. 8.78).
Завядзіце галоўку прынады ва ўнутраны дыяметр сальніка вала. Утрымліваючы шасцікантовік прынады, пашырце галоўку прынады ўсярэдзіне сальніка, круцячы дзяржальню прынады па гадзіннікавай стрэлцы, затым зніміце сальнік, пацягнуўшы за прынаду.
Ўстаноўка
Праверце ахоўнае кольца на наяўнасць задзірын і іншых дэфектаў новага сальніка. Пашкоджанае ахоўнае кольца не стаўце.
Чыстай неворсистой тканінай працярыце паверхню вала і гняздо пад сальнік у шкарпэтцы кампрэсара.
Пагрузіце ахоўнае кольца і сальнік у чысты кампрэсарны алей і ўсталюеце сальнік на ахоўнае кольца працоўнай абзой у бок вялікага дыяметра ахоўнага кольца.
Мал. 8.79. Ўстаноўка сальніка на вал кампрэсара
Устанавіце ахоўнае кольца з сальнікам на канец вала кампрэсара (мал. 8.79).

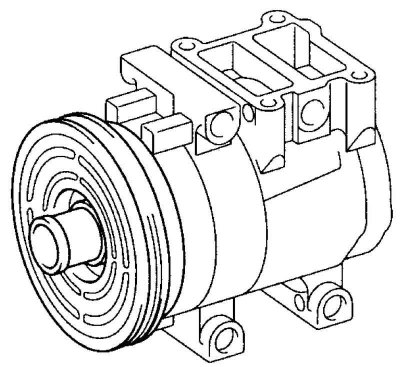

Мал. 8.80. Ўстаноўка апраўкі
Усталюеце апраўку для запрэсоўкі сальніка на тарэц ахоўнага кольца, затым павольна ссуньце сальнік у ахоўным кольцы да пасадкі ў гняздо (мал. 8.80).
Зніміце з кампрэсара апраўку для запрэсоўкі сальніка і ахоўнае кольца.
Усталюеце новае стопорное кольца сальніка ў расточванне шкарпэткі кампрэсара і з дапамогай здымніка завядзіце яго ў канаўку.
Праверце герметычнасць усталёўкі сальніка, павярнуўшы вал на 10 абарачэнняў за ступицу муфты.
Усталюеце ў шкарпэтку кампрэсара новае фетравае ўшчыльненне.
Усталюеце на кампрэсар ступіцах муфты, як паказана вышэй у дадзеным раздзеле.
