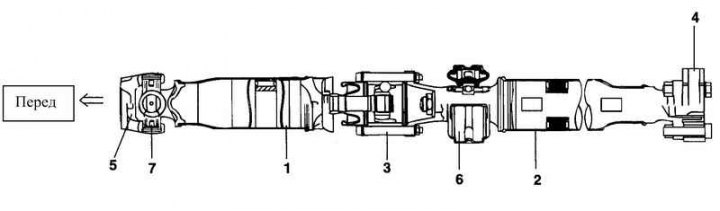

Мал. 3.96. Карданны вал у зборы: 1 - пярэдні карданны вал; 2 - задні карданны вал; 3 – ШРУС з кампенсатарам даўжыні (DOJ) у зборы; 4 - фланцавая відэлец; 5 - стопар; 6 - прамежкавая апора ў зборы; 7 – карданны шарнір у зборы
Зняцце

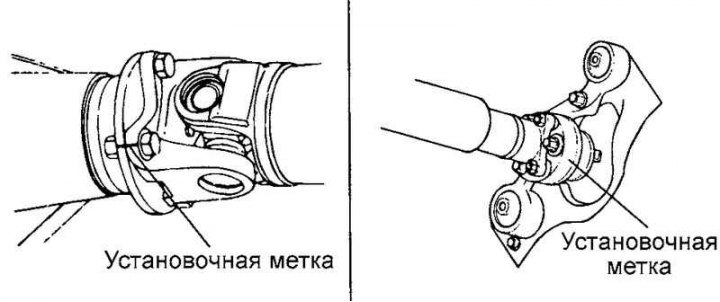

Мал. 3.97. Установачныя пазнакі
Пасля нанясення ўсталявальных пазнак адноснага становішча фланца карданнага вала і фланца вядучай шасцярні дыферэнцыяла, зніміце карданны вал (мал. 3.97).
Заўвага. Здымайце карданны вал у прамым кірунку і гарызантальнай плоскасці так, каб не дапусціць пашкоджанні ахоўнага чахла аб бок металічнай часткі чахла. Пашкоджанне ахоўнага чахла можа быць папярэджана і выкананне аперацыі зняцця будзе спрошчана, калі ўставіць кавалак тканіны ці падобнага матэрыялу ў звужэнне ахоўнага чахла.

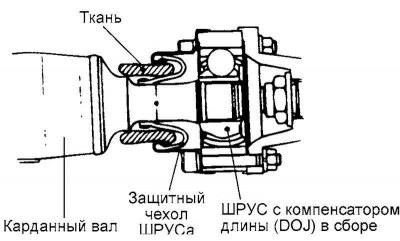

Мал. 3.98. Вузел мацавання Шрусу карданнага вала
Праверка
Праверце відэльцы карданных валаў на адсутнасць зносу, дэфармацый ці расколін.
Праверце трубу карданнага вала на адсутнасць прагіну (біццё), дэфармацый і скручвання.

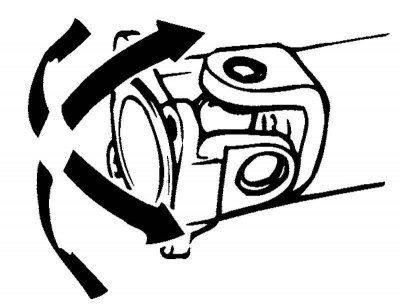

Мал. 3.99. Праверка плыўнасці перасоўвання карданных шарніраў
Праверце плыўнасць перасоўвання карданных шарніраў ва ўсіх плоскасцях (мал. 3.99).
Праверце плыўнасць кручэння падшыпніка прамежкавай апоры карданнага вала.
Праверце гумовыя элементы мацавання прамежкавай апоры карданнага вала на адсутнасць пашкоджанні і пагаршэнне тэхнічнага стану.
Праверце фланец на адсутнасць пашкоджання і пагаршэнне тэхнічнага стану.

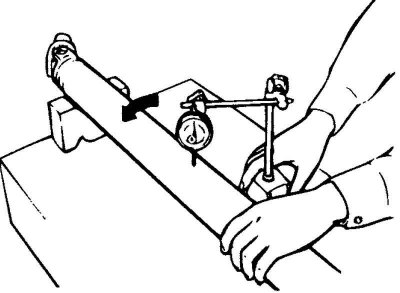

Мал. 3.100. Праверка біцця карданнага вала
Праверце біццё карданнага вала з дапамогай стрелочного індыкатара (мал. 3.100).
Лімітава дапушчальнае значэнне: 0,5 мм.
Ўстаноўка

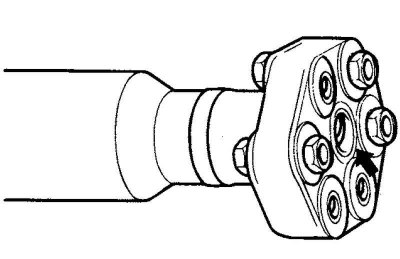

Мал. 3.101. Месца нанясення самзкі
Вырабіце змазку на цэнтральную частку фланца (мал. 3.101).
Рэкамендуемая змазка: ALVANIA EP#2 (8-10 грам).
Злёгку ўстаўце цэнтральную частку фланца ў вядучую шасцярню дыферэнцыяла.

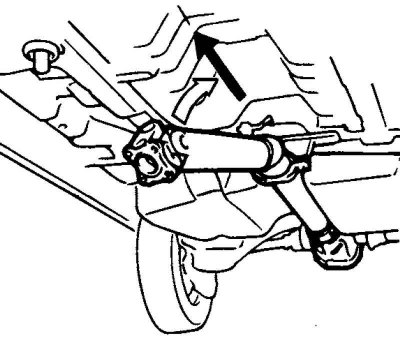

Мал. 3.102. Устаноўка карданнага вала
Заўвага. Выпрастайце карданны вал для зборкі. Падтрымлівайце прамежкавую апору ў зборы (мал. 3.102).

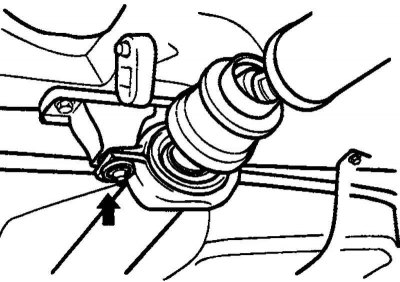

Мал. 3.103. Устаноўка кранштэйна мацавання прамежкавай апоры
Часова ўсталюеце кранштэйны мацавання прамежкавай апоры (мал. 3.103).
Заўвага. Усталюйце кранштэйны мацавання прамежкавай апоры так, каб усталявальная пазнака «R» была накіравана ў бок задняй часткі аўтамабіля.

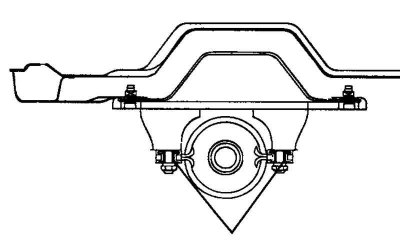

Мал. 3.104. Схема ўстаноўкі фланца
Устанавіце фланец так, каб пазнакі былі накіраваны ўверх як паказана на малюнку 3.104.
Сумясціце ўсталявальныя пазнакі адноснага становішча фланца карданнага вала і фланца вядучай шасцярні дыферэнцыяла. Усталюеце карданны вал.
Зацягніце кранштэйн мацавання прамежкавай апоры які рэгламентуецца момантам.
Момант зацяжкі: 40-50 Н·м.
