Замена засцерагальнікаў (Hyundai Tucson LM)

Змест: Топкія засцерагальнікі ⇓ Мультызасцерагальнік ⇓ Апісанне панэлі топкіх…⇓ Унутраная панэль топкіх…⇓ Панэль топкіх засцерагальнікаў у…⇓ Маторны адсек, дадатковая панэль з…⇓

Топкія засцерагальнікі

Для абароны электрычнай сістэмы аўтамабіля ад выхаду са строю ў выніку электрычнай перагрузкі выкарыстоўваюцца топкія засцерагальнікі. Дадзены аўтамабіль мае дзве (ці тры) панэлі засцерагальнікаў. Адна размяшчаецца пад панэллю са боку кіроўцы, астатнія - у адсеку рухавіка поруч акумулятарнай батарэі. Калі ў Вашым аўтамабілі не працуюць якія-небудзь асвятляльныя прыборы, дадатковае электраабсталяванне ці элементы кіравання, праверце топкі засцерагальнік які адпавядае ланцуга. Калі засцерагальнік перагарэў, правадыр усярэдзіне яго будзе расплаўленым. Калі электрычная сістэма не працуе, у першую чаргу праверце панэль засцерагальнікаў, усталяваную са боку кіроўцы. Для замены згарэлага топкага засцерагальніка заўсёды выкарыстоўвайце засцерагальнік таго ж наміналу.

Калі пасля выканання замены засцерагальнік паўторна перагарэў, гэта паказвае на наяўнасць няспраўнасці элементаў электрычнай сістэмы. Спыніце выкарыстанне адпаведнай сістэмы аўтамабіля і пракансультуйцеся з аўтарызаваным дылерам кампаніі Hyundai.

Заўвага. Выкарыстоўваюцца наступныя віды засцерагальнікаў: засцерагальнікі нажавога тыпу з малымі значэннямі намінальнага току, засцерагальнікі патроннага тыпу, перапальваныя перамычкі для больш высокіх значэнняў намінальнага току.

Увага.

Замена засцерагальніка.

Для замены топкага засцерагальніка заўсёды выкарыстоўвайце засцерагальнік таго ж наміналу.

Устаноўка засцерагальніка з вялікім намінальным токам можа прывесці да пашкоджання электраабсталявання і ўзнікнення пажару.

Забараняецца нават часова ўсталёўваць драцяныя перамычкі наўзамен адпаведных засцерагальнікаў. Гэта можа прывесці да пашкоджання электрычнай праводкі і ўзнікнення пажару.

Увага. Забараняецца выкарыстоўваць адвёртку ці любы іншы металічны прадмет для вымання засцерагальнікаў, паколькі гэта можа выклікаць кароткае замыканне і пашкодзіць электрычную сістэму.

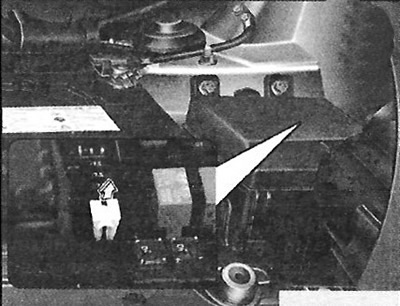

Замена засцерагальніка, усталяванага на ўнутранай панэлі

1. Перавядзіце ключ запальвання і ўсе іншыя выключальнікі ў становішча "Выключана".

2. Адкрыйце вечка панэлі засцерагальнікаў.

3. Выміце засцерагальнік, які здаецца няспраўным, пацягнуўшы яго ў кірунку пад прамым кутом да панэлі. Для вымання топкіх засцерагальнікаў з панэлі ў адсеку рухавіка выкарыстоўвайце прынаду, якое ўваходзіць у камплект пастаўкі аўтамабіля.

4. Праверце зняты засцерагальнік; калі ён перагарэў, заменіце яго новым.

5. Устаўце новы топкі засцерагальнік з тым жа намінальным токам і пераканайцеся, што ён надзейна замацаваны ў зацісках.

Калі заціскі аслаблены, звернецеся да аўтарызаванага дылера кампаніі Hyundai.

Заўвага. Пры адсутнасці запасных засцерагальнікаў, выкарыстоўвайце засцерагальнікі з тым жа намінальным токам, усталяваныя ў ланцугах прылад, такіх як, напрыклад, прыпальвальнік, якія не з'яўляюцца абавязковымі для працы аўтамабіля.

Калі фары ці іншыя электрычныя элементы не працуюць, а топкія засцерагальнікі на панэлі ў салоне аўтамабіля спраўныя, праверце панэль топкіх засцерагальнікаў у адсеку рухавіка. Калі топкі засцерагальнік перагарэў, яго варта замяніць.

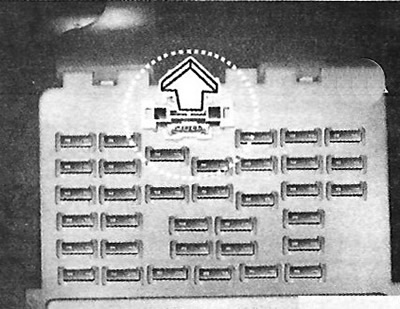

Засцерагальнік памяці (раздым шунт)

Аўтамабіль абсталяваны засцерагальнікам памяці (раз'ем ШУНТ) для прадухілення разрадкі акумулятара, калі аўтамабіль стаіць на стаянцы і не эксплуатуецца на працягу доўгага перыяду часу. Перад пастаноўкай аўтамабіля на стаянку на працяглы перыяд часу выканайце наступныя дзеянні:

(Першапачатковы тэкст даступны на сайце: www.HyundaiBook.ru)

1. Заглушыце рухавік.

2. Выключыце фары і заднія ліхтары.

3. Адкрыйце вечка панэлі з боку кіроўцы і выміце засцерагальнік памяці (раздым ШУНТ).

Заўвага.

Калі засцерагальнік выняты з панэлі топкіх засцерагальнікаў, не будуць працаваць гукавая сігналізацыя, аўдыёсістэма, гадзіннік, лямпы, усталяваныя ў салоне, і г.д. Пасля ўсталёўкі засцерагальніка на месца некаторыя прыборы неабходна будзе паўторна наладзіць.

Нават пры вынятым засцерагальніку з памяццю, акумулятарная батарэя можа працягваць разраджацца з-за працавальных фар або іншых электрычных прылад.

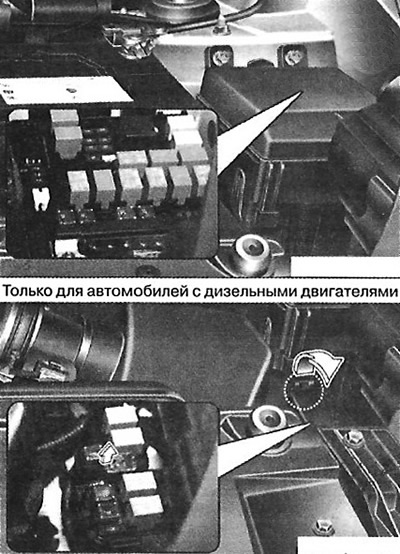

Замена засцерагальніка, усталяванага на панэлі ў адсеку рухавіка

1. Перавядзіце ключ запальвання і ўсе іншыя выключальнікі ў становішча "Выключана".

2. Націсніце на вечка панэлі топкіх засцерагальнікаў і зніміце яе.

3. Праверце зняты засцерагальнік; калі ён перагарэў, заменіце яго новым. Для вымання або ўсталёўкі топкага засцерагальніка на панэлі ў адсеку рухавіка выкарыстоўвайце прызначаны для гэтага здымнік.

4. Устаўце новы топкі засцерагальнік з тым жа намінальным токам і пераканайцеся, што ён надзейна замацаваны ў зацісках. Калі заціскі аслаблены, звернецеся да аўтарызаванага дылера кампаніі Hyundai.

Увага. Пасля праверкі панэлі топкіх засцерагальнікаў у адсеку рухавіка, надзейна замацуеце яе вечка. У адваротным выпадку можа адбыцца выйсце з ладу электрычнай сістэмы з-за трапленні ў панэль вады.

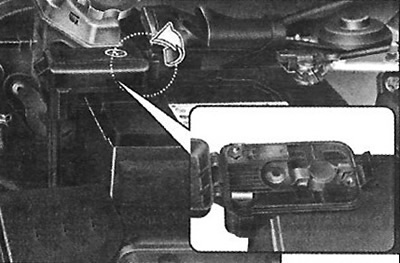

Галоўны засцерагальнік

Калі галоўны засцерагальнік перагарэў, яго неабходна атрымаць наступным чынам:

1. Спыніць рухавік.

2. Адлучыць кабель ад адмоўнай ("-") клемы акумулятарнай батарэі.

3. Адкруціць гайкі, паказаныя на прыведзеным вышэй рысунку.

4. Замяніць засцерагальнік новым, таго ж наміналу.

5. Устанавіць на месца ўсе дэмантаваныя дэталі ў зваротнай паслядоўнасці.

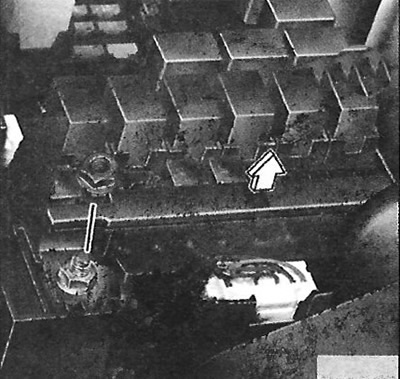

Мультызасцерагальнік

Калі мультызасцерагальнік перагарэў, яго неабходна замяніць наступным чынам:

1. Заглушыце рухавік.

2. Адлучыце адмоўную клему акумулятара.

3. Зніміце панэль топкіх засцерагальнікаў, якая знаходзіцца з правага боку ў адсеку рухавіка.

4. Адкруціце гайкі, паказаныя на малюнку вышэй.

5. Для замены згарэлага топкага засцерагальніка заўсёды выкарыстоўвайце засцерагальнік таго ж наміналу.

6. Устаноўка выконваецца ў парадку, зваротным разборцы.

Заўвага. Калі перагарэў галоўны засцерагальнік або мультызасцерагальнік, неабходна пракансультавацца з афіцыйным дылерам Hyundai.

Апісанне панэлі топкіх засцерагальнікаў і рэле

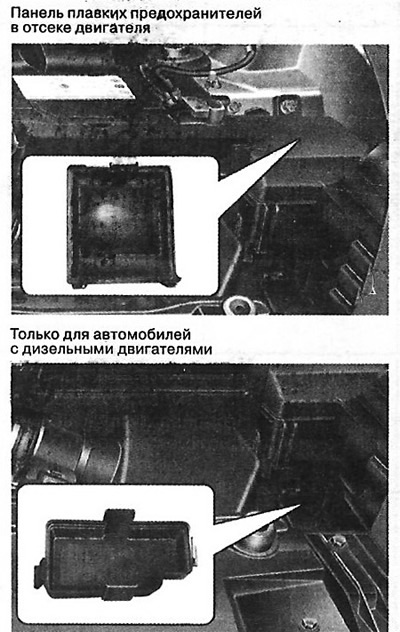

Пад вечкам панэлі топкіх засцерагальнікаў і рэле знаходзіцца таблічка з найменнямі засцерагальнікаў/рэле і велічынямі іх намінальных токаў.

Заўвага. Асобныя пункты апісання панэлі засцерагальнікаў могуць быць не дастасавальныя да Вашага аўтамабіля. Апісанне з'яўляецца поўным на момант выдання. Пры праверцы панэлі засцерагальнікаў свайго аўтамабіля, выкарыстоўвайце таблічку, размешчаную на яе корпусе.
