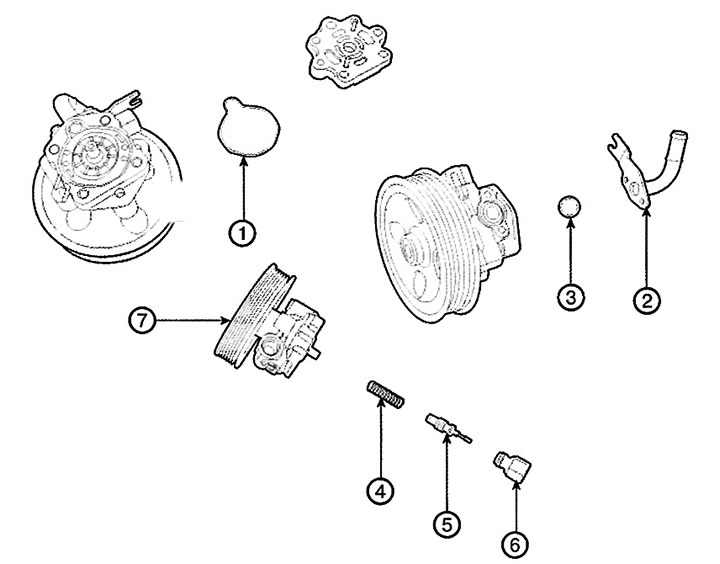

1. Ушчыльняльнае кольца
2. Які ўсмоктвае патрубак
3. Ушчыльняльнае кольца
4. Спружына клапана кантролю патоку
5. Клапан кантролю патоку
6. Раз'ём клапана кантролю патоку
7. Шкіў помпы
Замена
1. Зніміце прывадны рамень.

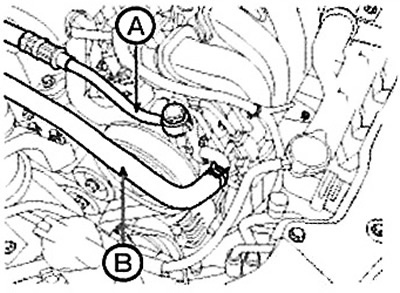

2. Адлучыце напорны трубаправод (А) і які ўсмоктвае шланг (У) ад помпы гідраўзмацняльніка рулявога кіравання.
Заўвага: Момант зацяжкі: 53,9-63,7 Нм.

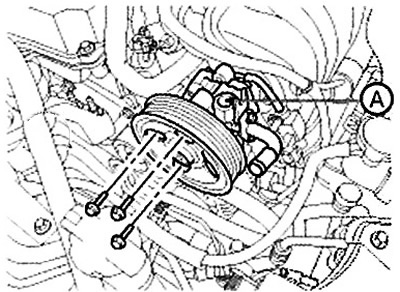

3. Адкруціце ніты і зніміце помпу (А) гідраўзмацняльніка рулявога кіравання.
Заўвага: Момант зацяжкі: 16,7-27,5 Нм.
4. Устаноўка праводзіцца ў зваротным парадку.
Разборка і зборка

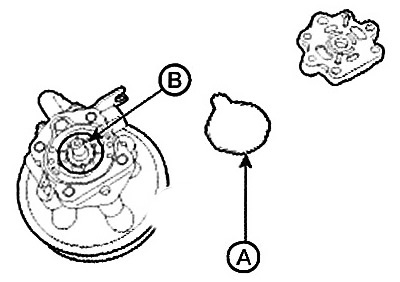

1. Прыслабце ніт і адлучыце ўшчыльняльнае кольца (А) і кулачковую шайбу (У).

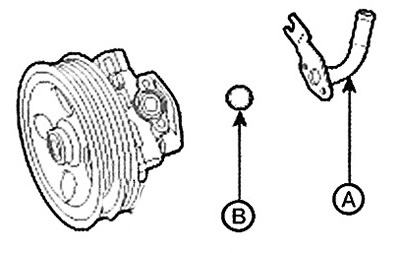

2. Прыслабце ніт і зніміце які ўсмоктвае патрубак (А) і ўшчыльняльнае кольца (У).

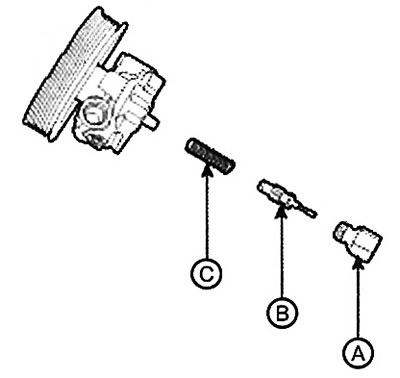

3. Адлучыце раз'ём (А) клапана кантролю патоку, зніміце клапан кантролю патоку (У) і спружыну (С).
4. Зборка праводзіцца ў парадку, зваротным парадку разборкі.
Праверка тэхнічнага стану
1. Пераканайцеся ў тым, што клапан кантролю патоку не выгнуты.
2. Праверце вал на наяўнасць зносу і пашкоджанняў.
3. Агледзіце рамень на знос і пагаршэнне стану.
4. Праверце канаўкі ротара і крыльчаткі на наяўнасць ступеністага зносу абразіўнага характару.
5. Праверце кантактную паверхню кулачковай шайбы і крыльчаткі на наяўнасць ступеністага зносу абразіўнага характару.
6. Праверце крыльчатку на наяўнасць пашкоджанняў.
Артыкул запазычаны з вэб-сайта www.hyundaibook.ru
7. Праверце адсутнасць палос зносу на апорнай шайбе або ў месцы кантакту вала і вечкі помпы.
