Смяна на педала на съединителя

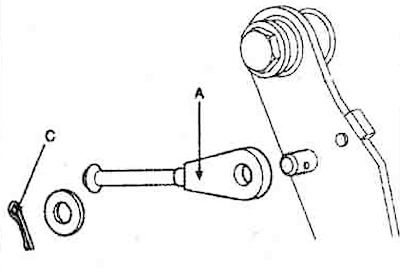

1. Отстранете тласкача (A), като отстраните шплинта (C) и шайбата.
2. Развийте монтажния болт на педала.
3. Смажете триещите се повърхности в точките за монтиране на педала на съединителя с помощта на грес SAE J310a или NLGI № 1.
4. Инсталирайте и затегнете монтажния болт на педала.
5. Монтирайте тласкача, шайбата и шплинта.
Регулиране на педала на съединителя

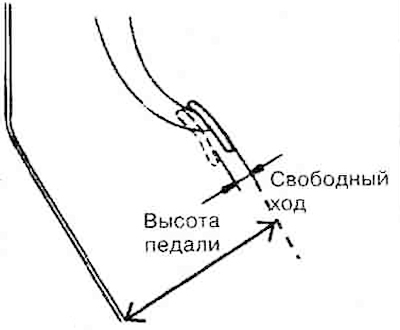

1. Измерете височината на педала на съединителя над нивото на пода и свободния ход на педала на съединителя. Височината на педала трябва да бъде 250-254 мм, свободната игра - 6-13 мм.
2. Ако височината на педала над пода не отговаря на нормата, регулирайте височината на педала с болта и след това затегнете контрагайката.
Забележка. След настройката затегнете болта, докато докосне ограничителя на педала, след което затегнете контрагайката.
3. Като завъртите пръта, регулирайте дължината му към новата височина на педала и след това закрепете пръта с гайка.
