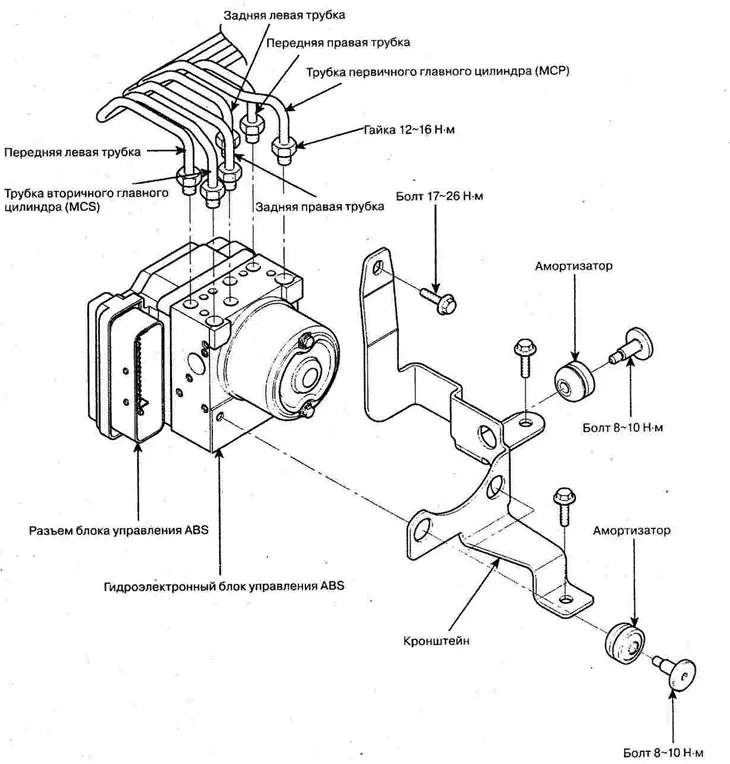

Хидроелектронен блок за управление на антиблокиращата система (GEBU) (Hyundai Tucson JM)

0

Съдържание: GECU pinout диаграма ⇓ Електрически вериги GEBU ⇓

Хидроелектронен блок за управление на…

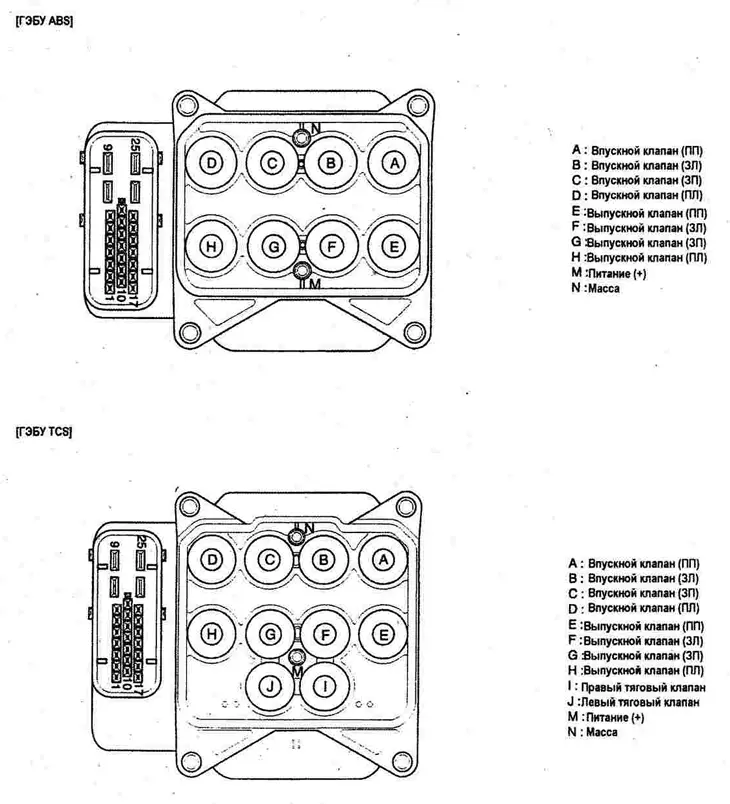

GECU pinout диаграма

GECU pinout диаграма

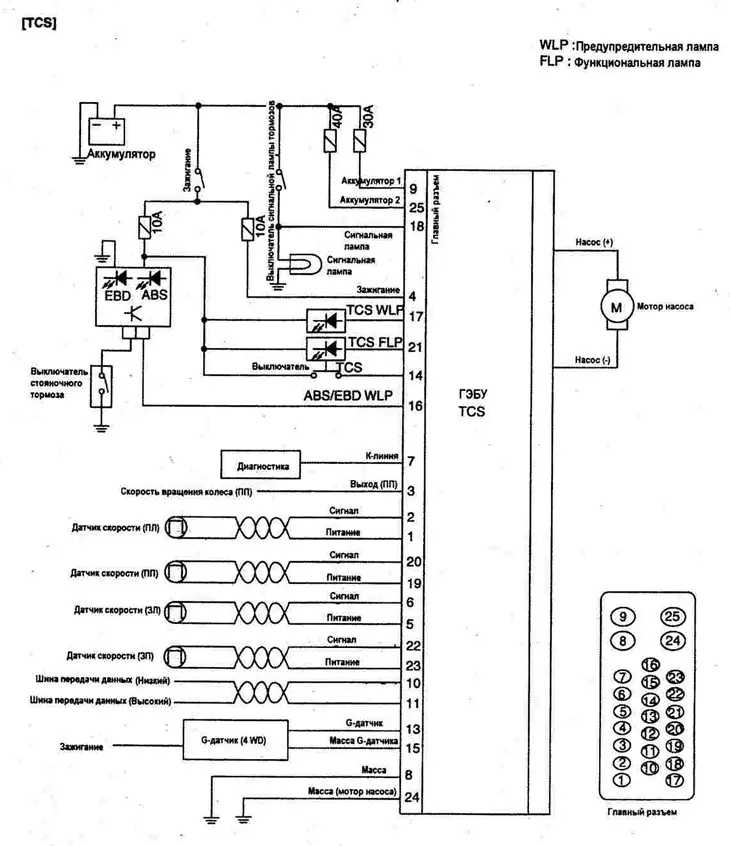

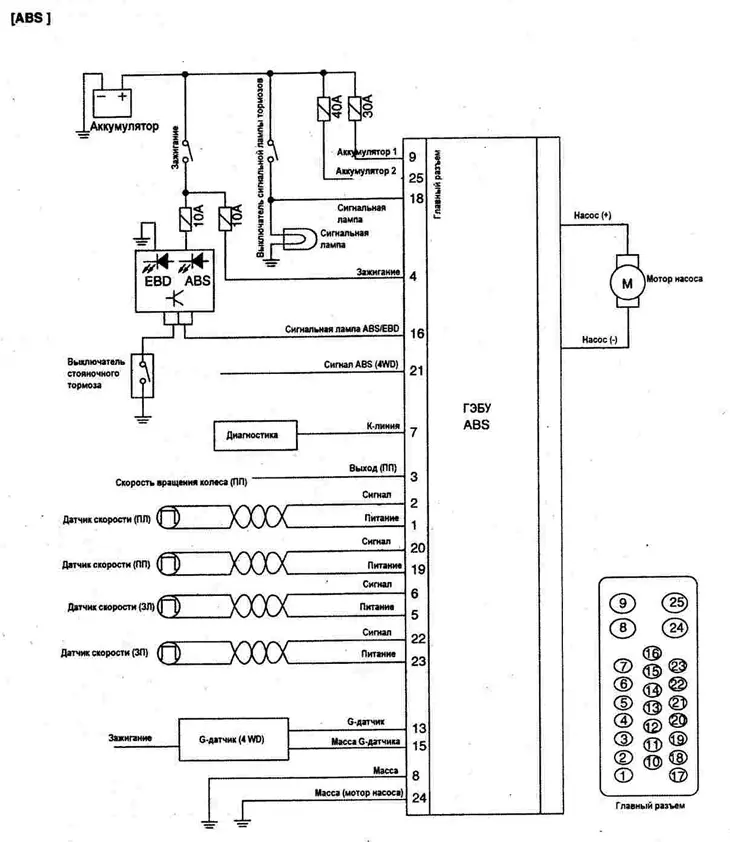

Електрически вериги GEBU

Електрически вериги GEBU

Електрически вериги GEBU
