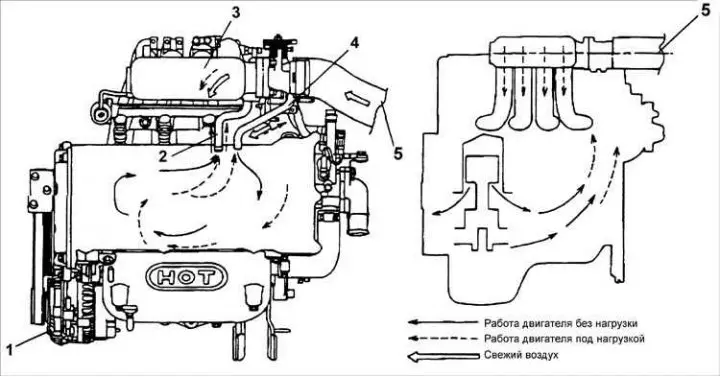

Схема системы вентиляции картера
1 – генератор; 2 – клапан системы вентиляции картера; 3 – воздушная камера; 4 – широкий шланг; 5 – патрубок воздухозаборника.
Клапан системы вентиляции картера управляется разрежением, создаваемым во впускном коллекторе при работе двигателя.
При работе двигателя на частоте вращения холостого хода, клапан открыт незначительно, в результате чего небольшое количество картерных газов отводится в резонансную камеру и в дальнейшем дожигается в цилиндрах двигателя.
При увеличении частоте вращения двигателя, увеличивается степень открытия клапана, в результате чего увеличивается количество картерных газов, которое отводится в резонансную камеру и в дальнейшем дожигается в цилиндрах двигателя.
