Внимание: снятие и разборка узлов и деталей осуществляются в порядке номеров, указанных на рисунках. Сборка и установка осуществляются в порядке, обратном разборке и снятию. При этом следует обращать внимание на дополнительные примечания.

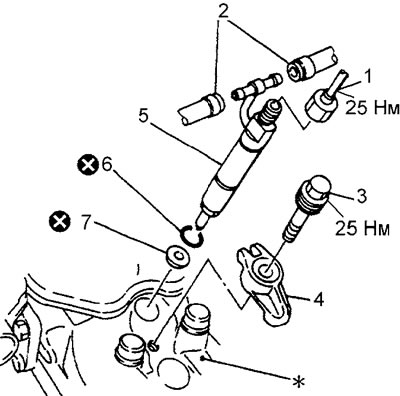

Снятие и установка форсунок. 1 - топливная трубка высокого давления, 2 - дренажный шланг, 3 - болт крепления держателя, 4 - держатель, 5 - форсунка, 6 - кольцевое уплотнение, 7 - прокладка, в - головка блока цилиндров.
1. Отверните гайки крепления топливных трубок высокого давления и отсоедините трубки от форсунок.
2. Отсоедините дренажный шланг от форсунки.
3. Отверните болт крепления держателя форсунки.
4. Снимите держатели и форсунки.
Примечание: после снятия форсунки обеспечьте, чтобы грязь и посторонние предметы не попали в цилиндр.

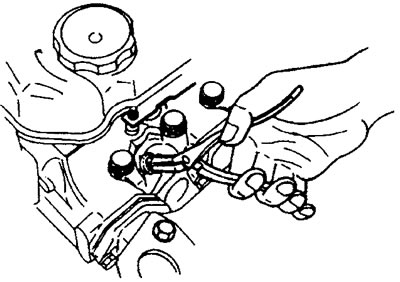

5. Снимите прокладку форсунки. Если она затвердела, воспользуйтесь спец-приспособлением.
