Узлы системы управления двигателем

0

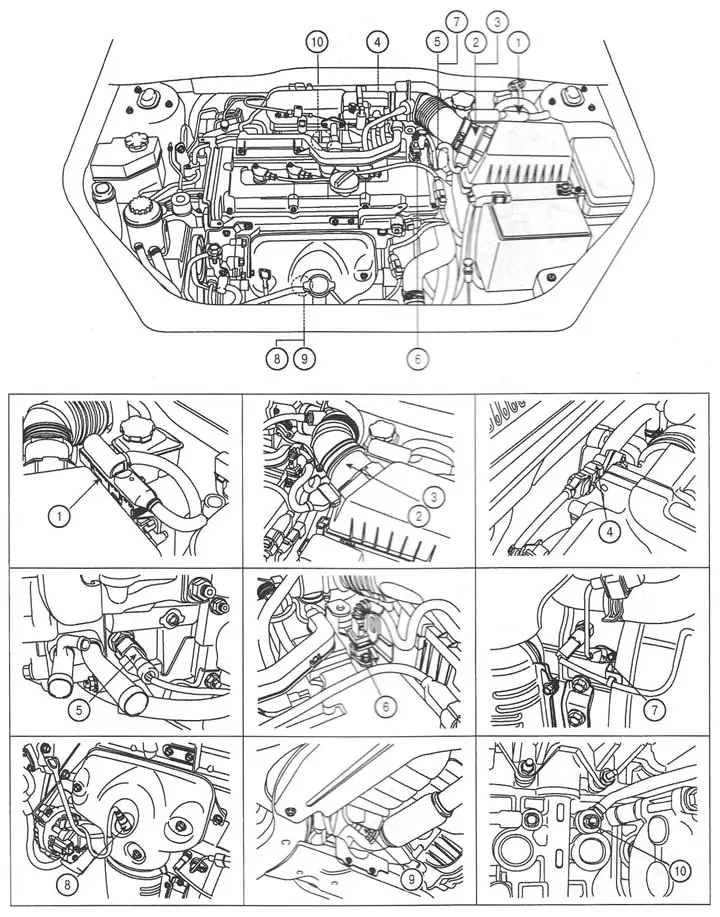

1. Блок управления двигателем (МКП) или блок управления силовым агрегатом (АКП)
2. Датчик массы входящего воздуха (MAPS)
3. Датчик температуры воздуха (IATS)
4. Датчик положения дроссельной заслонки (TPS)
5. Датчик температуры ОЖ (ECTS)
6. Датчик положения распределительного вала (CMPS)
7. Датчик положения коленчатого вала (CKPS)
8. Передний датчик кислорода (HO2S(1)
9. Задний датчик кислорода (HO2S(2)
10. Датчик детонации (KS)

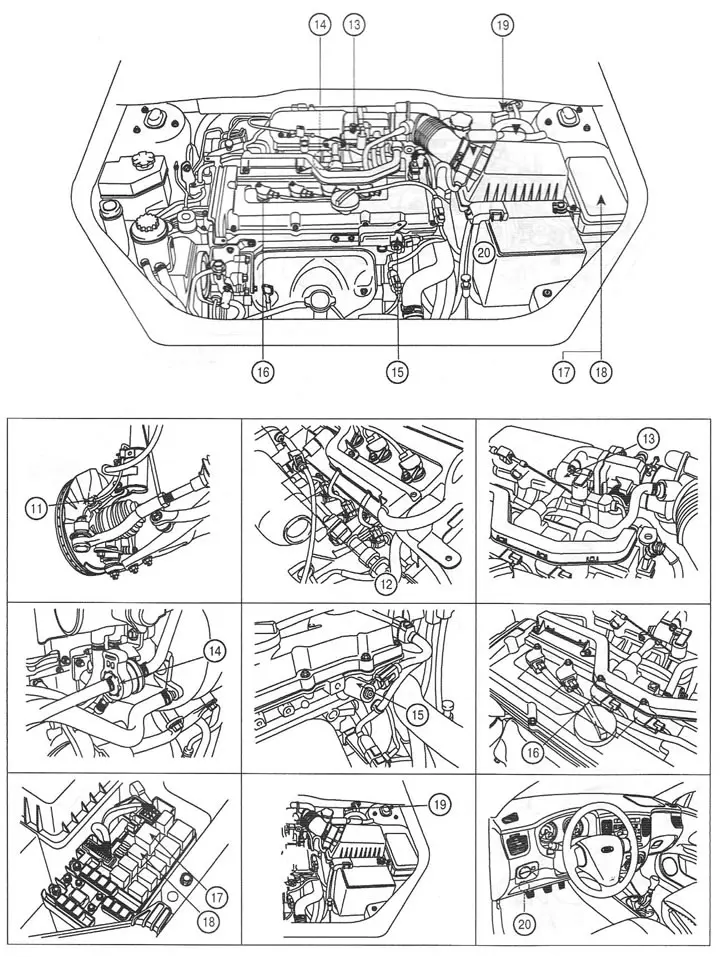

11. Датчик скорости колеса (WSS)
12. Топливная форсунка
13. Регулятор холостого хода (ISCA)
14. Клапан продувки адсорбера (PCSV)
15. Масляный клапан регулировки фазы ГРМ (OCV)
16. Катушка зажигания
17. Главное реле
18. Реле топливного насоса
19. Многофункциональный диагностический разъем
20. Диагностический разъем

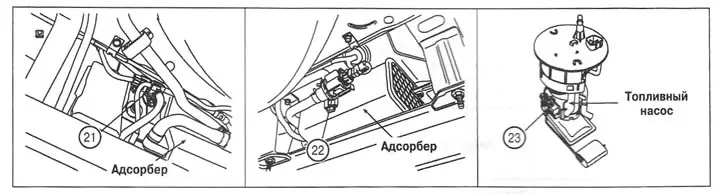

21. Датчик давления в топливном баке (FTPS)
22. Отсечной клапан адсорбера (CCV)
23. Датчик указателя уровня топлива (FLS)

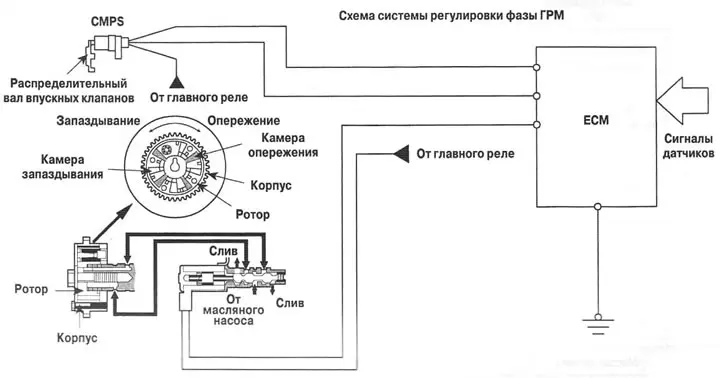

Схема системы регулировки фазы ГРМ
