Cхема системы управления АКПП (2,4 л) (Hyundai Santa Fe CM)

0

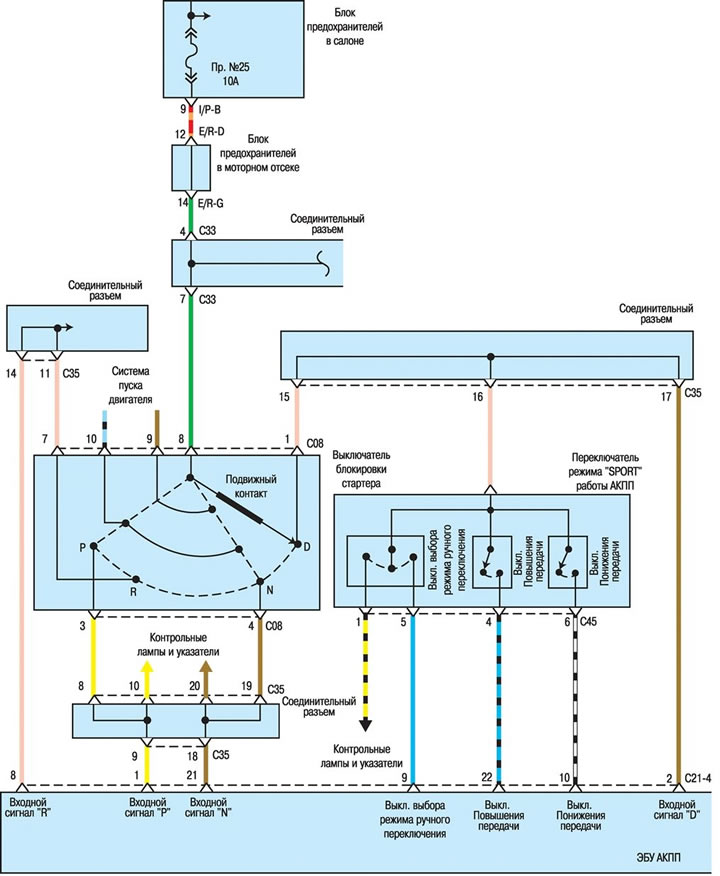

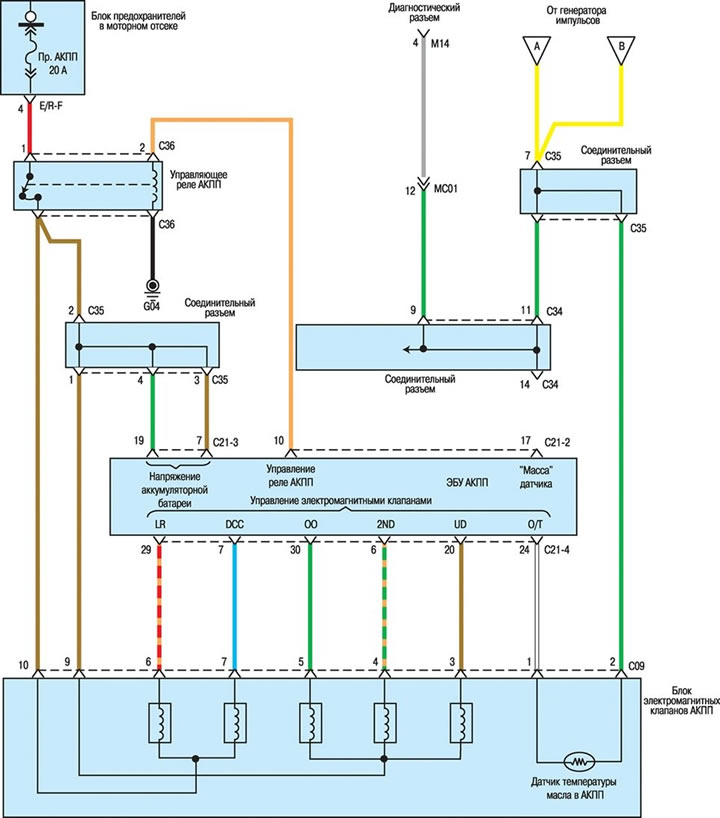

Cхема системы управления АКПП (2,4 л)

Cхема системы управления АКПП (2,4 л)

Cхема системы управления АКПП (2,4 л)

Cхема системы управления АКПП (2,4 л)
