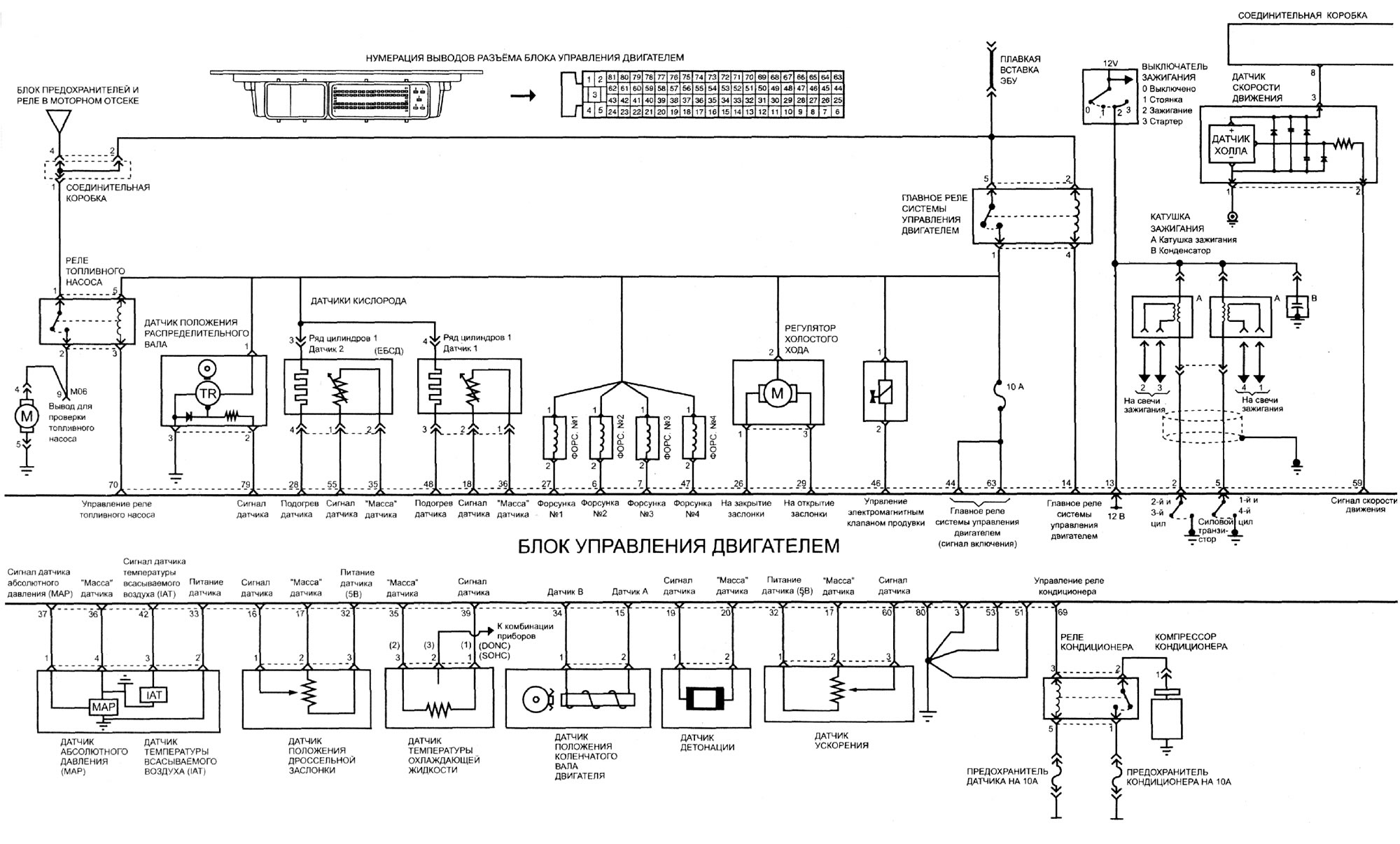

Схема системы управления двигателем объемом 1,1 литра
Открыть большую картинку в новой вкладке »
Схема системы управления двигателем объемом 1,1 литра (Hyundai Getz 1)
