Электросхема комбинации приборов без/с бортового компьютера (Hyundai Getz 1)

0

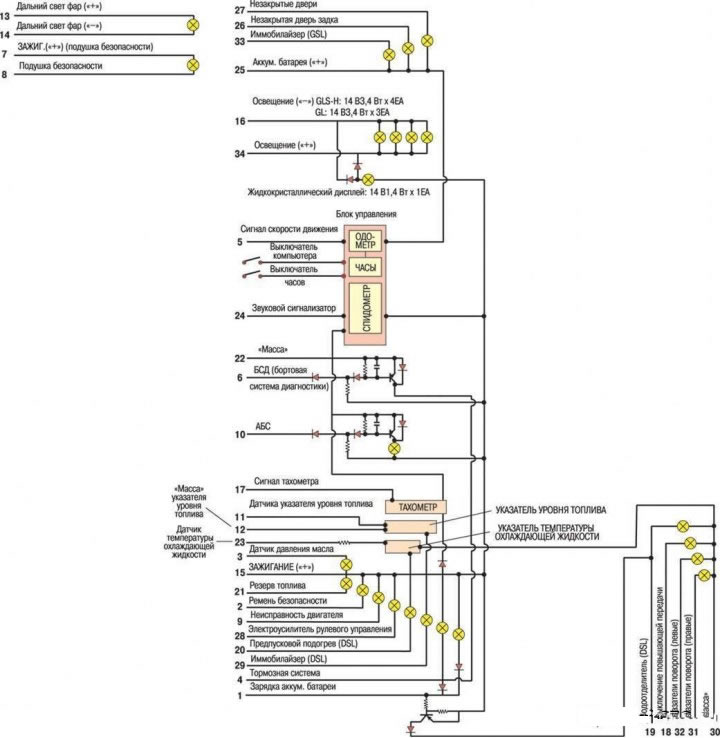

C компьютером



C компьютером

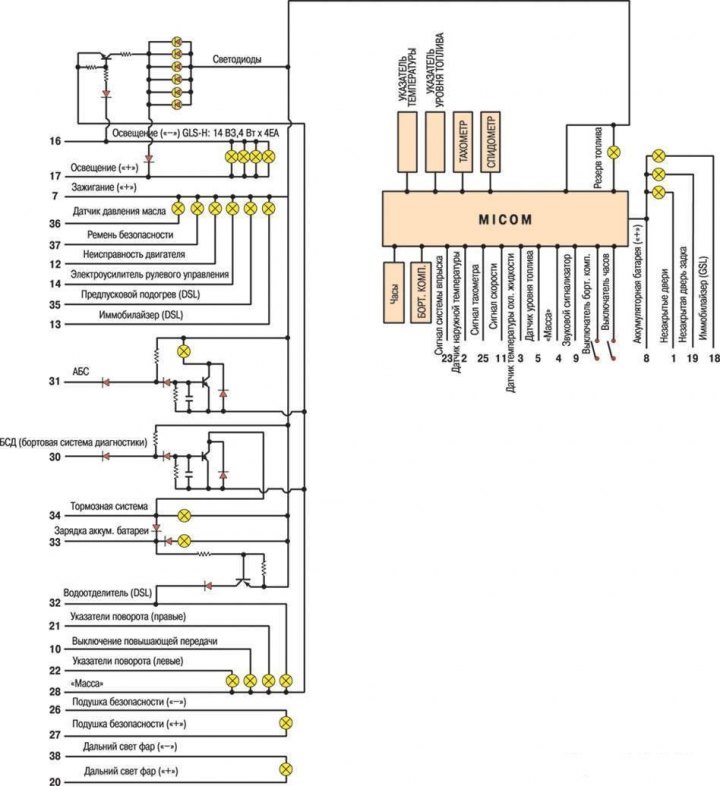

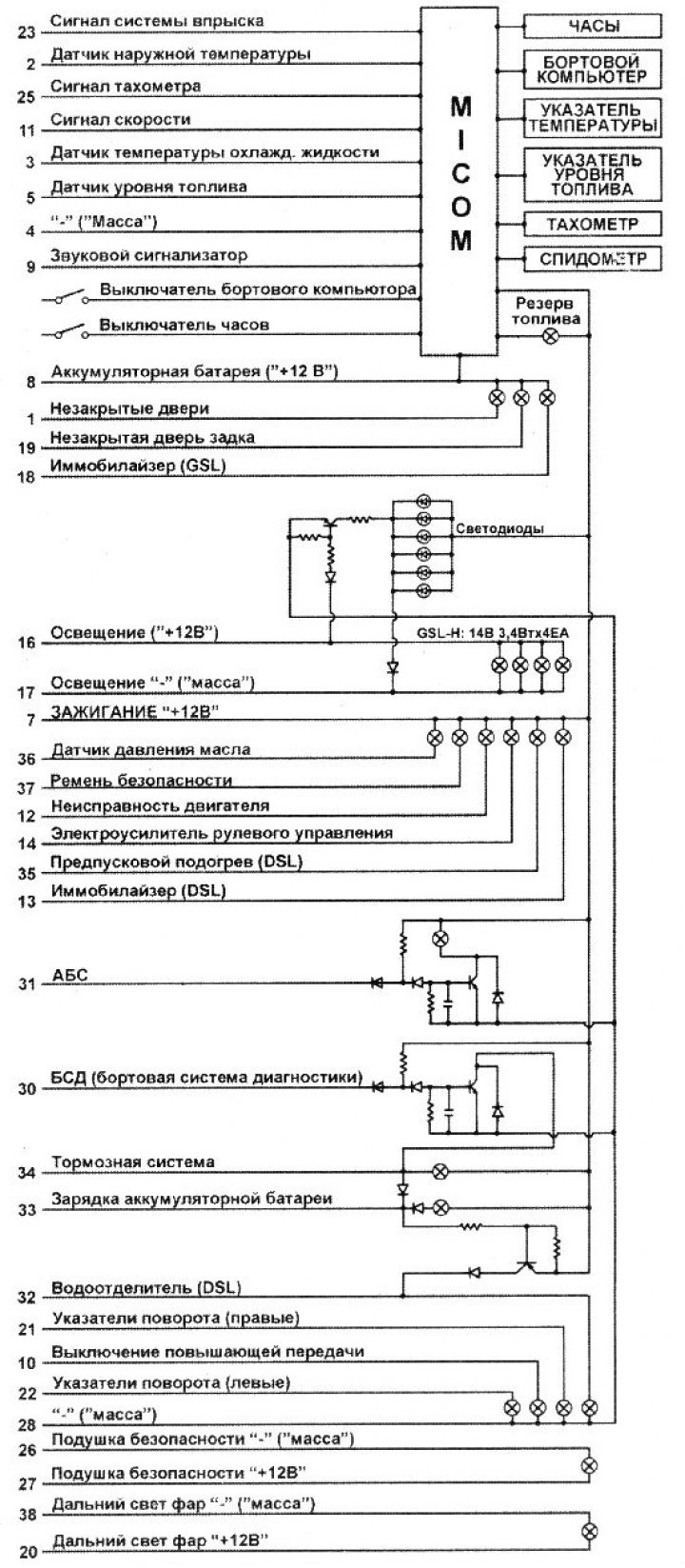

Без компьютера



Без компьютера


Без компьютера


Без компьютера


Без компьютера


Без компьютера
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
Данная статья была проверена: Константин Смирнов
