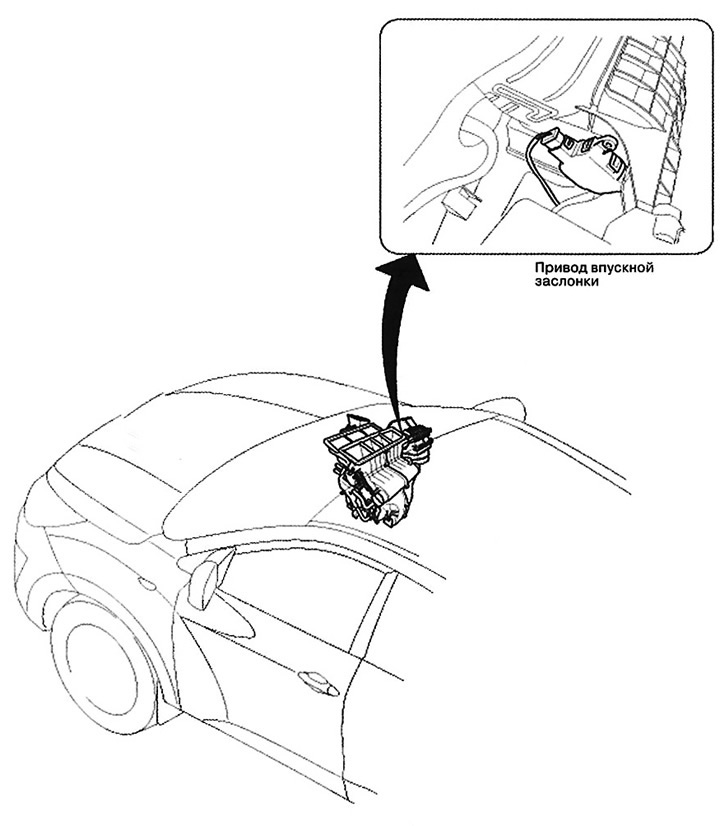

Перевірка технічного стану
1. Вимкніть запалювання.
2. Від'єднайте роз'єм приводу заслінки.
3. Переконайтеся, що при подачі 12 на висновок 3 і "маси" на висновок 4 привід переміщається в положення рециркуляції.
4. При зміні полярності привід впускної заслінки повинен переміститися в положення огорожі зовнішнього повітря.

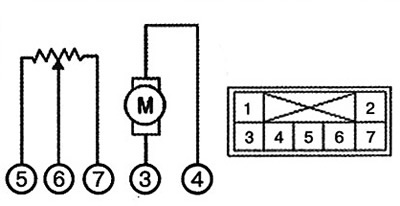

1., 2., 3. Зовнішнє повітря
4. Рециркуляція
5. 5 В (Vcc)
6. Сигнал зворотного зв'язку
7. "Маса" датчика
5. Перевірте напругу між висновками 6 та 7.
У разі несправності приводу впускної заслінки, замініть його на свідомо справний та перевірте правильність функціонування.
6. Якщо несправність зникла, замініть привід впускної заслінки.
Заміна
1. Виконайте дії 10-16 розділу "Заміна керування температурою" цього розділу.

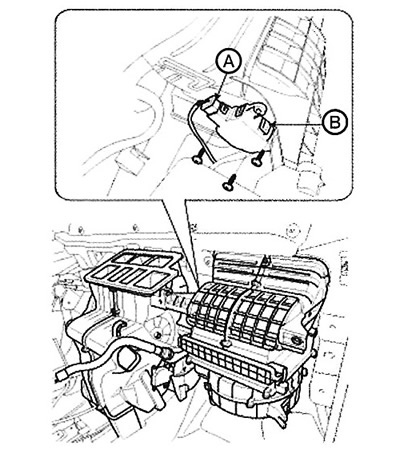

2. Від'єднайте роз'єм (А) приводу впускної заслінки.
3. Відкрутіть гвинт кріплення та зніміть привід (В) впускної заслінки.
[Знайти оригінал можна на ресурсі: www.hyundaibook.ru]
4. Установка проводиться у порядку, зворотному зняттю.
