Перевірка технічного стану
1. Вимкніть запалювання.
2. Від'єднайте роз'єм керування температурою.
3. Переконайтеся, що привід керування температурою переміщається в положення гарячого повітря при подачі 12 В на висновок 3 та з'єднання з "масою" виведення 4. Переконайтеся, що при зміні схеми підключення живлення на протилежну, привід керування температурою переводить заслінку в положення максимального охолодження.

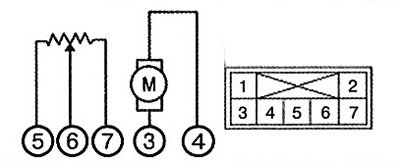

1, 2, 3. Положення "гаряче повітря"
4. Положення "холодне повітря"
5. "Маса" датчика
6. Сигнал зворотного зв'язку
7. 5 В (Vcc)

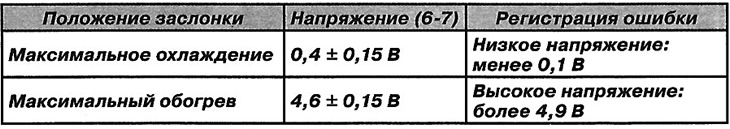

Примітка: Технічні характеристики:
5. Виміряйте напругу між виводами 6 та 7 (сторона пасажира).

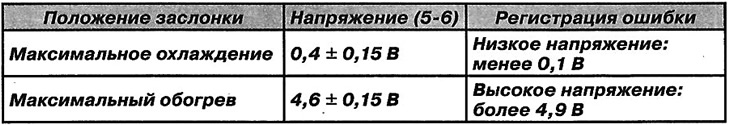

Примітка: Технічні характеристики:
* Передає інформацію на органи управління про поточне положення приводу.
6. Якщо вимірювана величина напруги не відповідає технічним характеристикам, замініть привід керування температурою на свідомо справний та перевірте правильність функціонування.
7. Якщо несправність усунена, замініть привід керування температурою.
