Перевірка технічного стану
1. Вимкніть запалювання.
2. Від'єднайте роз'єм керування режимом подачі повітря.
3. Переконайтеся, що при подачі 12 В на вивід 3 і "маси" на висновок 4 привод управління режимом подачі повітря переміщається в положення обігріву.
4. При зміні полярності привод управління режимом подачі повітря повинен переміститися в положення вентиляції.

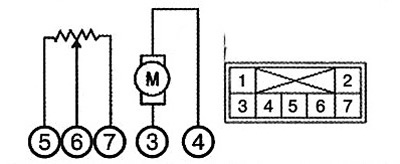

1., 2., 3. Режим обігріву
4. Режим вентиляції
5. "Маса" датчика
6. Сигнал зворотного зв'язку
7. 5 В (Vcc)

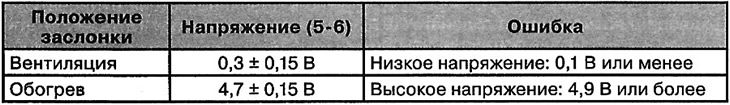

5. Виміряйте напругу між висновками 5 та 6.
* Передає інформацію на органи управління про поточне положення приводу.
6. Якщо виміряна напруга не відповідає нормативному діапазону, замініть привід керування режимом подачі повітря на свідомо справний та переконайтеся у правильності функціонування системи.
7. Якщо несправність зникла, замініть регулятор температури.
Заміна
1. Виконайте дії 1-7 розділу "Заміна керування температурою" цього розділу.
Стаття ґрунтується на інформації сайту (hyundaibook.ru)

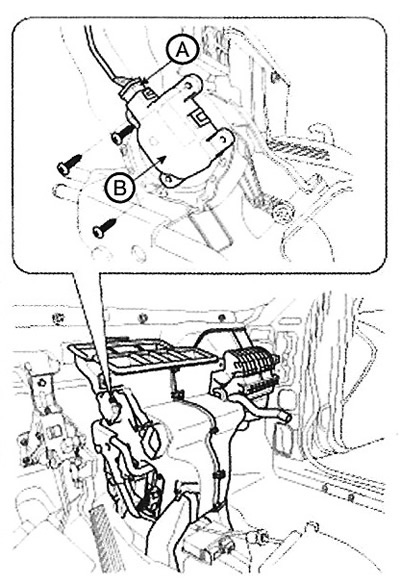

2. Від'єднайте роз'єм (A) приводу керування режимами.
3. Викрутіть гвинти та зніміть привід (B) керування режимами.
4. Установка проводиться у порядку зворотного зняття.
