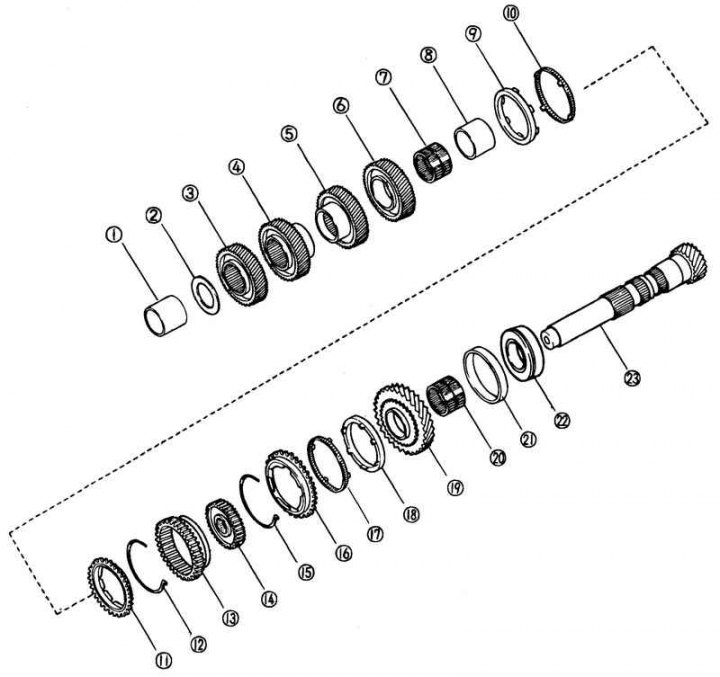

Мал. 3.36. Вихідний вал: 1 – розпірна втулка; 2 – стопорне кільце; 3 – проміжна шестерня п'ятої передачі; 4 – проміжна шестерня четвертої передачі; 5 – проміжна шестерня третьої передачі; 6 – проміжна шестерня другої передачі; 7 – голковий підшипник; 8 – розпірна втулка; 9 – внутрішнє кільце синхронізатора; 10 – зовнішнє кільце синхронізатора; 11 – кільце синхронізатора; 12 – пружина синхронізатора; 13 – проміжна шестерня; 14 – муфта синхронізатора; 15 – пружина синхронізатора; 16 – кільце синхронізатора; 17 – зовнішнє кільце синхронізатора; 18 – внутрішнє кільце синхронізатора; 19 – проміжна шестерня першої передачі; 20 – голчастий підшипник; 21 - зовнішнє кільце підшипника; 22 - конічний підшипник; 23 – вихідний вал
Перевірка

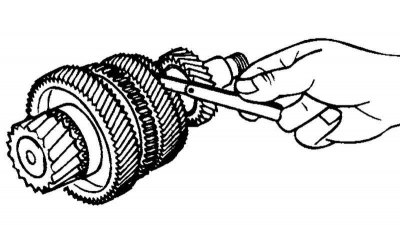

Мал. 3.37. Вимірювання зазору між вихідним валом та підшипником
Виміряйте зазор між вихідним валом та підшипником (рис. 3.37).
Якщо зазор більший за максимально допустимий, перевірте контактні поверхні проміжної шестерні третьої передачі, проміжної шестерні першої передачі вихідного валу та муфти синхронізатора (1 передачі – 2 передачі) у зборі. Замініть пошкоджені деталі.

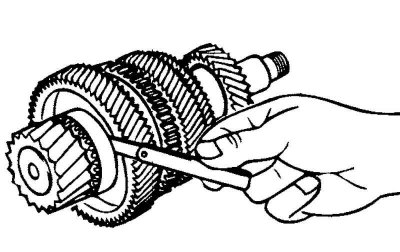

Мал. 3.38. Вимірювання зазору між проміжною шестернею другої передачі та проміжною шестернею третьої передачі
Виміряйте зазор між проміжною шестернею другої передачі та проміжною шестернею третьої передачі (рис. 3.38).
Якщо зазор більший за максимально допустимий, перевірте контактні поверхні проміжної шестерні другої передачі, проміжної шестерні третьої передачі та муфти синхронізатора (1 передачі – 2 передачі) у зборі. Замініть пошкоджені деталі.
Розбирання

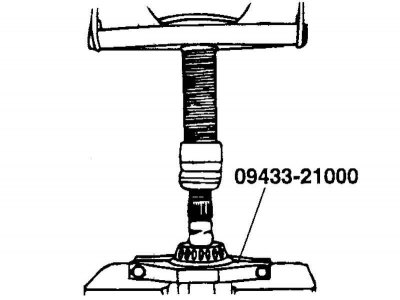

Мал. 3.39. Зняття компонентів 5 передачі
Зніміть підшипник та проміжну шестерню п'ятої передачі, використовуючи SST (рис. 3.39).

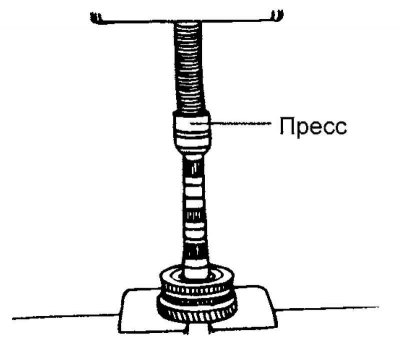

Мал. 3.40. Зняття муфти синхронізатора
Зніміть муфту синхронізатора (1 передачі – 2 передачі) у зборі, кільце синхронізатора першої передачі та проміжну шестерню першої передачі, використовуючи прес (рис. 3.40).
Складання

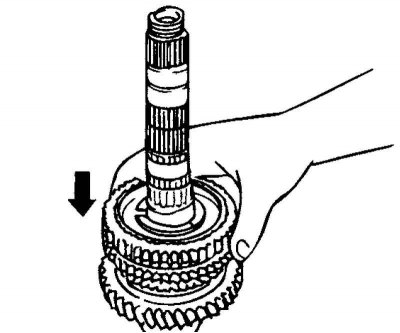

Мал. 3.41. Складання компонентів 1 і 2 передач
Зберіть проміжну шестірню першої передачі, кільце синхронізатора першої передачі та муфту синхронізатора (1 передачі – 2 передачі) у зборі, як показано на малюнку (рис. 3.41).

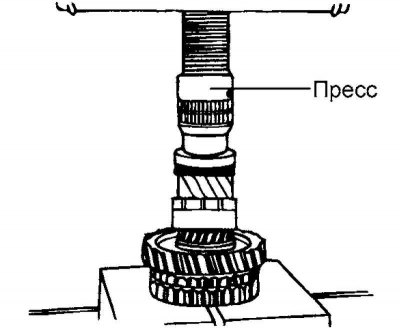

Мал. 3.42. Запресування муфти синхронізатора
Запресуйте муфту синхронізатора (1 передачі – 2 передачі) у зборі (рис. 3.42).
Виміряйте зазор між проміжною шестернею першої передачі та шестернею приводу диференціала.
Виміряйте зазор між проміжною шестернею другої передачі та проміжною шестернею третьої передачі.
