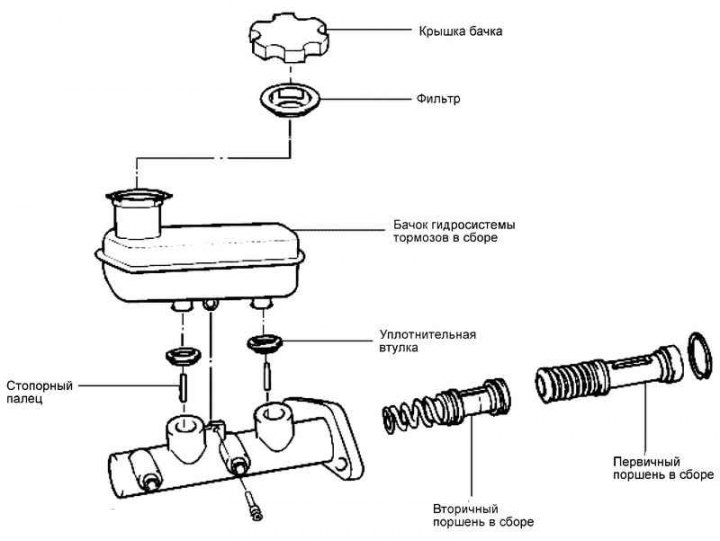

Kreslenie. 6.32. Hlavný brzdový valec
Odstránenie
Odpojte konektor snímača hladiny brzdovej kvapaliny.
Odpojte brzdové potrubie od hlavného valca. Nasaďte zátky na otvorené otvory.
Odskrutkujte upevňovacie matice a vyberte brzdový valec.
Pozor! Rozliatu brzdovú kvapalinu z lakovaných povrchov ihneď vyčistite.
Demontáž
Odstráňte uzáver nádržky a vypustite brzdovú kvapalinu.

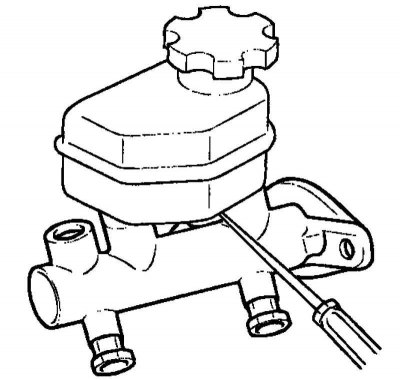

Kreslenie. 6.33. Odstránenie nádrže
Odskrutkujte skrutky zaisťujúce nádržku a pomocou skrutkovača vyberte nádržku z tesnení brzdového valca (obr. 6.33).

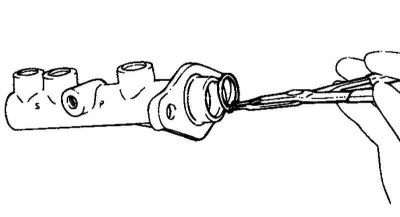

Kreslenie. 6.34. Odstránenie poistného krúžku
Odstráňte poistný krúžok (obr. 6.34).

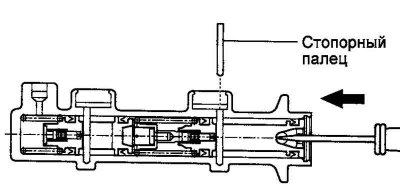

Kreslenie. 6.35. Odstránenie dorazového čapu primárneho piesta
Odstráňte dorazový kolík primárneho piesta zatlačením na piest pomocou skrutkovača. Odstráňte primárny piest (obr. 6.35).

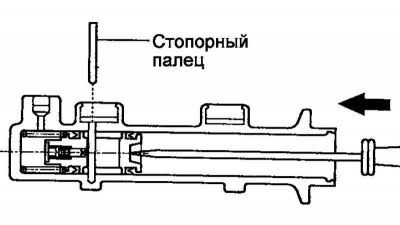

Kreslenie. 6.36. Odstránenie dorazového čapu sekundárneho piesta
Odstráňte dorazový kolík sekundárneho piesta zatlačením na piest pomocou skrutkovača. Odstráňte sekundárny piest (obr. 6.36).
Poznámka. Primárny a sekundárny piest nie je možné rozobrať.
Vyšetrenie
Skontrolujte stav zrkadla valca (odreniny, hrdza).
Posúďte stupeň opotrebovania valca a v prípade potreby ho vymeňte.
Poznámka. Ak je zrkadlo valca poškodené, vymeňte zostavu hlavného brzdového valca.
Poznámka. Časti hlavného brzdového valca umyte alkoholom.
Montáž
Pri montáži namažte všetky diely čistou brzdovou kvapalinou.
Kreslenie. 6.37. Postupnosť inštalácie piestu a pružín
Opatrne nainštalujte pružiny a piesty do valca. Uistite sa, že umiestnenie dielov je správne (obr. 6.37).

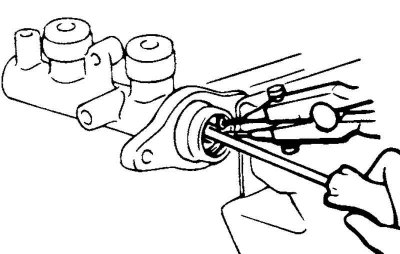

Kreslenie. 6.38. Inštalácia poistného krúžku
Stlačte piest pomocou skrutkovača a nainštalujte poistný krúžok (obr. 6.38).
Stlačte piest, kým nie je pružina úplne stlačená, a nainštalujte dorazový kolík.
Nainštalujte tesnenia nádrže.

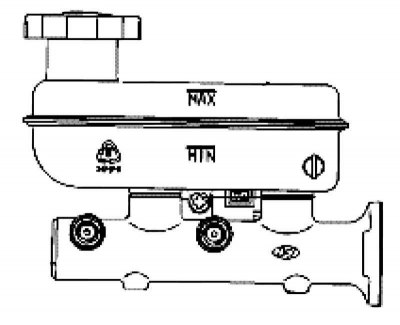

Kreslenie. 6.39. Nádrž hlavného valca
Nainštalujte nádrž hlavného brzdového valca (obr. 6.39).
Inštalácia
Nainštalujte hlavný brzdový valec na posilňovač bŕzd.
Nainštalujte zosilňovač a valec na priečku motorového priestoru.
Pripojte brzdové potrubie k hlavnému brzdovému valcu.
Pripojte vákuovú hadicu k zosilňovaču.
Pripojte tiahlo posilňovača riadenia k brzdovému pedálu.
Naplňte nádrž hlavného valca brzdovou kvapalinou. Odvzdušnite brzdový systém.
Pozor! Podtlakový posilňovač bŕzd sa nedá rozobrať.
