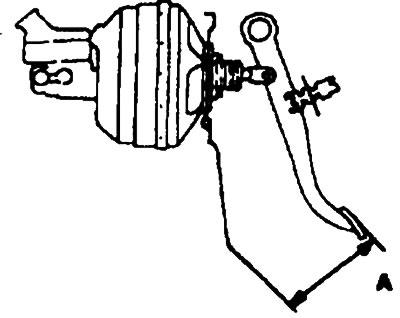

- Výška od vrchu pedálu po podlahu "A" - 176 mm
Ak výška pedálu nezodpovedá požadovanej výške, vykonajte úpravy podľa nasledujúcich odporúčaní.

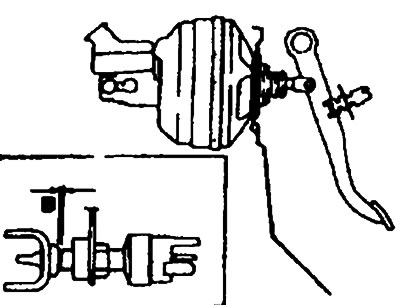

1) Posuňte spínač brzdových svetiel späť do polohy, kde sa nedotýka pedálovej páky.
2) Otáčajte spínačom brzdových svetiel, kým vzdialenosť medzi spínačom brzdových svetiel a ramenom pedálu nedosiahne špecifikovanú hodnotu, a potom spínač zaistite poistnou maticou.
- Normalizovaná vzdialenosť medzi pedálom a spínačom brzdových svetiel "B" je 0,5-1,0 mm

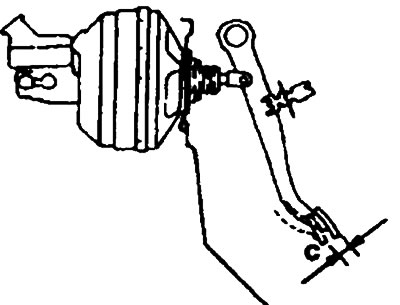

2. Voľná vôľa brzdového pedálu.
- Voľná vôľa pedálu "C" - 4-10 mm
3. Naštartujte motor, stlačte brzdový pedál silou približne 500 N a zmerajte vzdialenosť medzi pedálom a podlahou karosérie.

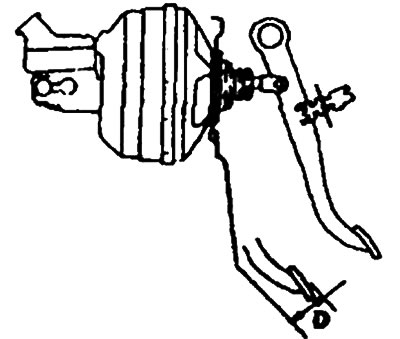

Vzdialenosť od pedálu k podlahe "D":
- pri stlačení pedálu silou 500 N - 75 mm alebo viac
- keď je pedál úplne stlačený bez akejkoľvek brzdovej kvapaliny v systéme - 35 mm alebo viac
 |
 |
 |
 |
