Vzpera zadného zavesenia (modely od roku 2001).
1 - samosvorná matica, 2 - podložka, 3 - horné puzdro, 4 - puzdro, 5 - držiak vzpery, 6 - spodné puzdro, 7 - čiapočka, 8 - horné sedlo pružiny, 9 - pružina, 10 - tlmič.
Odstránenie
1. Zdvihnite auto, odstráňte skrutky a odstráňte zadné koleso.
[Pôvodná verzia článku na webovej stránke: HyundaiBook.ru]
- Uťahovací moment: 90-110 Nm

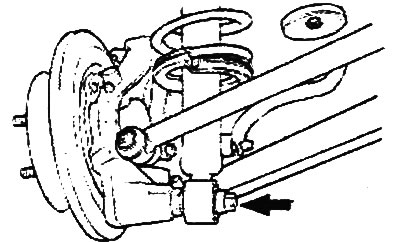

2. Odskrutkujte upevňovaciu skrutku spodného stojana.
- Uťahovací moment: 80-90 Nm

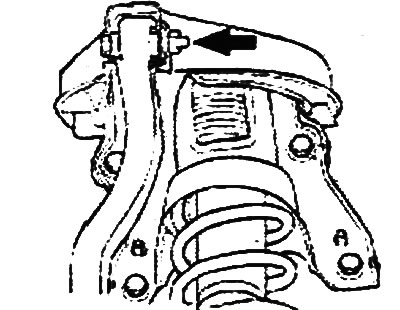

3. Odstráňte skrutku a odpojte kĺb od horného ramena zadného zavesenia.
- Uťahovací moment: 100-120 Nm
4. Odstráňte skrutku a odpojte horné rameno zadného zavesenia od držiaka vzpery.
- Uťahovací moment: 60-78 Nm

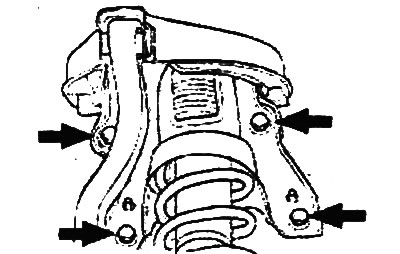

5. Odskrutkujte skrutky a vyberte zostavu stojana a konzoly.
- Uťahovací moment: 40-50 Nm
Demontáž

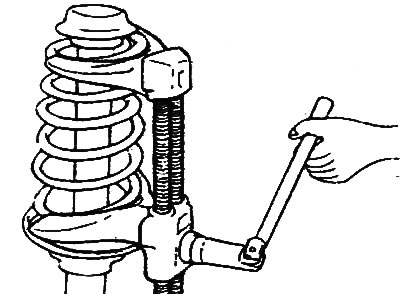

1. Pomocou špeciálneho nástroja stlačte pružinu.
Upozornenie: Na uťahovanie matíc nepoužívajte pneumatické náradie, môže to spôsobiť zlomenie špeciálneho nástroja.

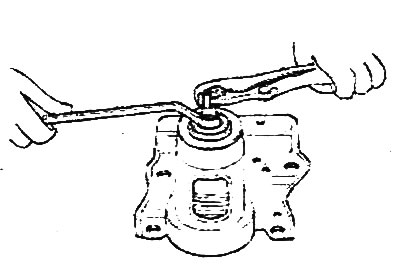

2. Odstráňte samosvornú maticu v hornej časti stĺpika.
- Uťahovací moment: 20-25 Nm
3. Odstráňte držiak vzpery, protiprachový kryt a horné sedlo pružiny.
4. Odstráňte špeciálny nástroj a pružinu.
Vyšetrenie
1. Skontrolujte gumové prvky, či nie sú poškodené a opotrebované.
2. Skontrolujte pružinu, či nie je zdeformovaná, poškodená a opotrebovaná.

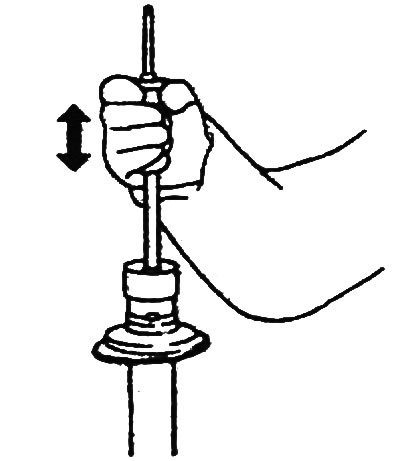

3. Vytiahnutím a zasunutím tyče tlmiča skontrolujte, či je jej pohyb plynulý a či nevzniká žiadny cudzí odpor alebo hluk.
Ak sa zistí porucha, vymeňte tlmič.
Odstránenie plynu
1. Úplne vytiahnite tyč vzpery.
2. Pomocou vŕtačky vyvŕtajte otvor na uvoľnenie plynu do valca v oblasti znázornenej na obrázku.
Pozor: Plyn je bezpečný, ale pri vŕtaní môžu vyletovať kovové triesky.
Montáž
1. Montáž vzpery predného zavesenia sa vykonáva v opačnom poradí ako pri demontáži uťahovací moment matice je uvedený v texte popisu postupu demontáže a na montážnom výkrese "Rozpera zadného zavesenia (modely od roku 2001) ".

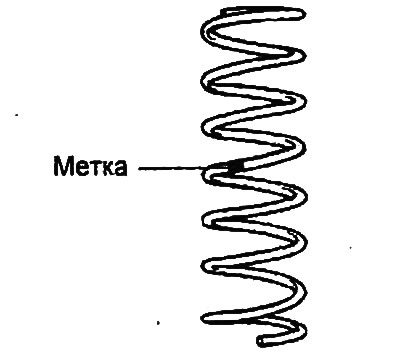

2. Pri montáži dbajte na to, aby boli pre ľavú a pravú vzperu použité pružiny s rovnakými farebnými značkami.

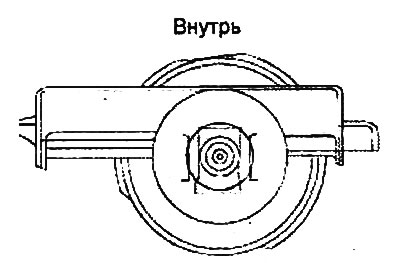

3. Pri montáži stojana umiestnite hornú podperu tak, ako je znázornené na obrázku.
Inštalácia
Montáž vzpery zadného odpruženia sa vykonáva v opačnom poradí ako pri demontáži; uťahovacie momenty skrutiek a matíc sú uvedené v texte popisu postupu demontáže a na montážnom výkrese "Rozpera zadného odpruženia (modely od roku 2001) ".
