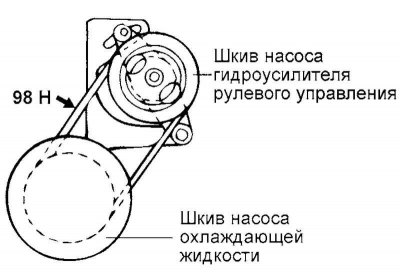

Rajz. 5.7. Az erő alkalmazási pontja a szervokormány-szivattyú meghajtásának ékszíjján
Nyomja meg a szervokormány-szivattyú meghajtásának ékszíját 98 N erővel az 5.7. ábrán jelzett pontban, és ellenőrizze, hogy a szíj elhajlása megfelel-e a névleges értéknek.
Szíj lehajlás (névleges érték): 6-9 mm.

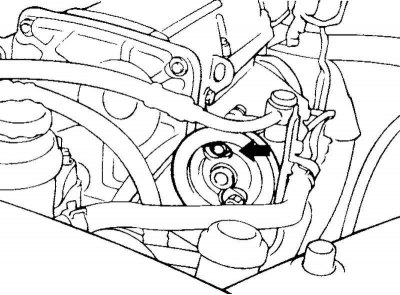

Rajz. 5.8. Szíjfeszesség beállító csavar
Ha a szíj kihajlása nem felel meg a névleges értéknek, akkor állítsa be a feszességet a szervokormány-szivattyún lévő szíjfeszességet beállító csavar meglazításával (5.8. ábra).
Helyezze a kart a szervokormány-szivattyúval szemben, és a szivattyú mozgatásával állítsa be a szíj lehajlását úgy, hogy az megfeleljen a névleges értéknek.
Húzza meg a szervokormány-szivattyún lévő szíjfeszességet beállító csavart.
Ellenőrizze a szíj elhajlását, és szükség esetén ismételje meg a beállítási eljárást.
Figyelem! A szíj elhajlásának ellenőrzését azután kell elvégezni, hogy a szervokormány-szivattyú szíjtárcsáját egy vagy több fordulattal a normál forgásirányban elforgatta.
