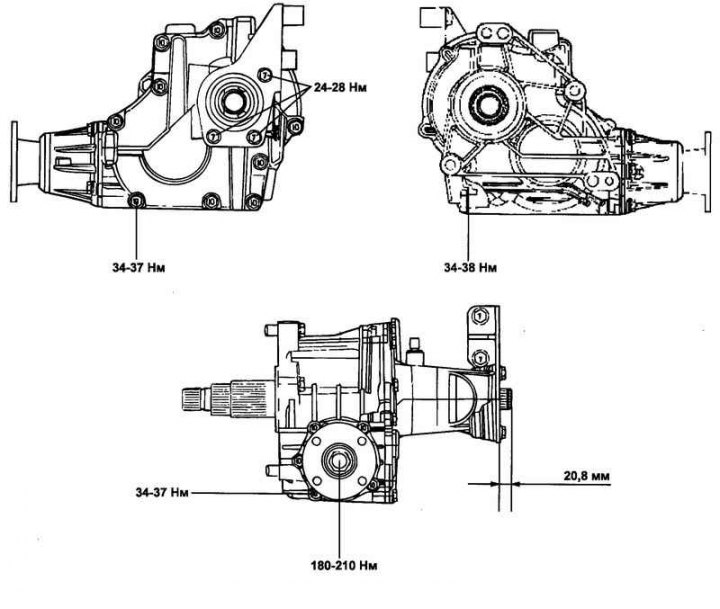

Rajz. 3.48. Transzfer tok megjelenése
Eltávolítás
Rögzítse a motort egy speciális eszközhöz (átmenet 09200-38001) a rögzítőkeretekkel (ha szükséges).
Távolítsa el az osztóművet és a segédkeretet.
Emelje fel az autót és vegye le a kerekeket.
Távolítsa el az első hangtompítót.
Engedje le az olajat az osztómű házából.
Távolítsa el a motor alsó és oldalsó fedelét.
Távolítsa el a féknyerget, a lengéscsillapítókat és a hajtótengelyeket.
Távolítsa el a generátort, a kipufogócsonkot és a ventilátor tengelyét.
Távolítsa el a segédkerethez rögzített kormányoszlopot.
Távolítsa el a segédkeret rögzítőcsavarjait és távolítsa el a segédkeret egységet.
Távolítsa el az osztómű rögzítőcsavarjait.

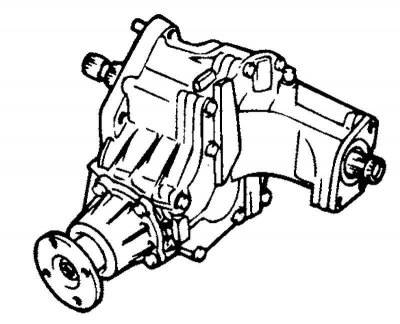

Rajz. 3.49. Transzfer tok összeállítása
Távolítsa el az osztómű-szerelvényt (3.49. ábra).
A forgattyúház és az osztóház burkolat összeszerelése

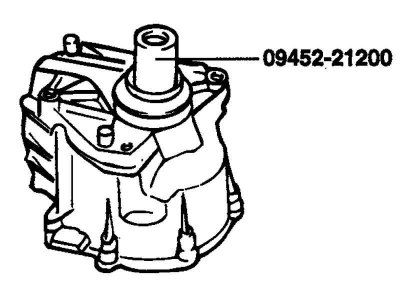

Rajz. 3.50. Az olajtömítés felszerelése az osztómű házára
Az olajtömítést speciális szerszámmal kell felszerelni az osztómű házára (3.50. ábra).
A belső hajtótengely eltávolítása

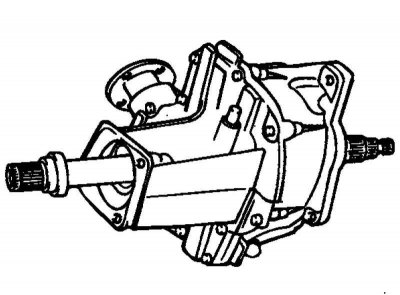

Rajz. 3.51. Hajtótengely olajtömítés
Távolítsa el az olajtömítést (3.51. ábra).

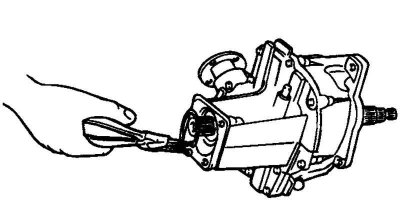

Rajz. 3.52. A rögzítőgyűrű eltávolítása
Távolítsa el a rögzítőgyűrűt (3.52. ábra).

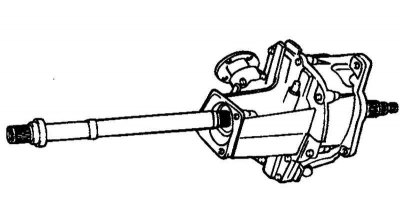

Rajz. 3.53. A belső hajtótengely eltávolítása
Távolítsa el a belső hajtótengelyt (3.53. ábra).
A belső hajtótengely csapágyának eltávolítása

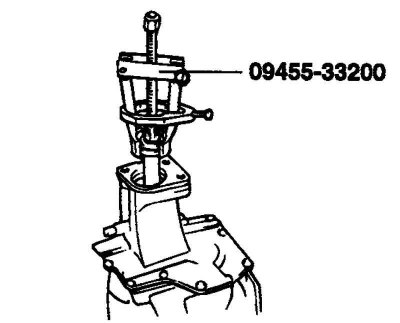

Rajz. 3.54. A belső hajtótengely csapágyának eltávolítása
Távolítsa el a belső hajtótengely csapágyát egy speciális szerszámmal (3.54. ábra).
A csapágy és a gyűrű beszerelése
Rajz. 3.55. A rögzítőgyűrű felszerelése
Szerelje fel a rögzítőgyűrűt a belső hajtótengelyre (3.55. ábra).
Rajz. 3.56. Golyóscsapágy beszerelés
Szerelje be a golyóscsapágyat és a gyűrűt (3.56. ábra).
Üreges tengelyek összeszerelése

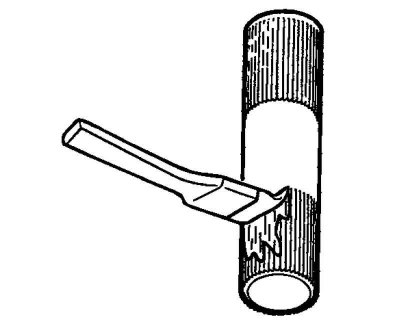

Rajz. 3.57. Kenőanyag felvitele
Vigyen fel kenőanyagot az üreges tengely felületére (3.57. ábra).
KENŐANYAG: CLUBER MICROLUBE GNY202 vagy azzal egyenértékű.

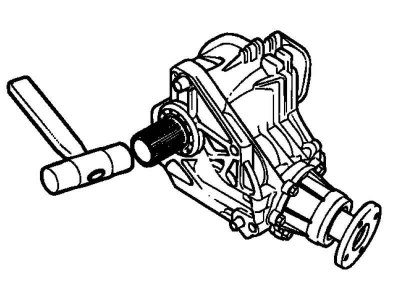

Rajz. 3.58. Külső üreges tengely beszerelése
Szerelje be a külső üreges tengelyt (3.58. ábra).
Az eredeti verzió a weboldalon található hyundaibook.ru

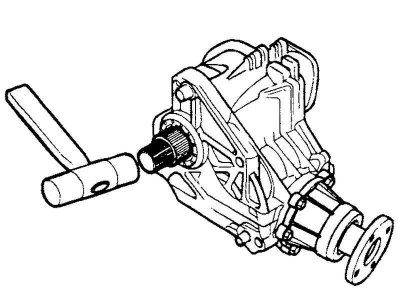

Rajz. 3.59. Belső üreges tengely beszerelése
Szerelje be a belső üreges tengelyt (3.59. ábra).
