Регулировка зазора между торцом шестерни привода и упором
1. Отсоединить провод обмотки возбуждения от вывода «М» тягового реле.
2. Присоединить 12-вольтовую батарею к выводам «S» и «М».
3. Шестерня привода должна переместиться в положение зацепления.

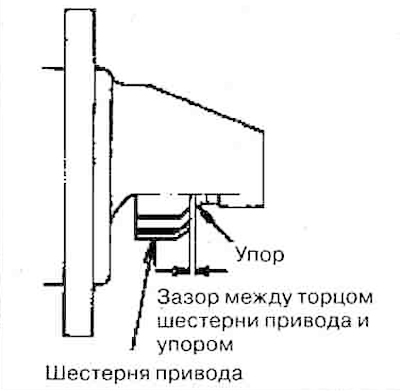

4. С помощью щупа проверить зазор между торцом шестерни привода и упором (нормативное значение — 0.5-2.0 мм).

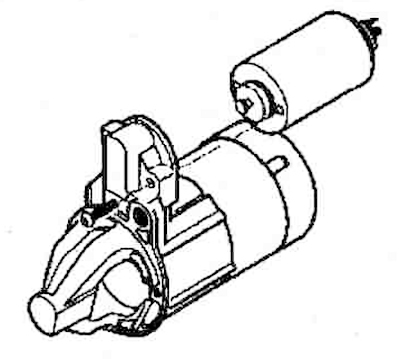

5. Если осевой люфт вала якоря не укладывается в указанные пределы, отрегулировать его путем установки или снятия регулировочных прокладок между тяговым реле и крышкой со стороны привода.
Проверка втягивающей обмотки тягового реле
1. Отсоединить провод обмотки возбуждения от вывода «М» тягового реле.

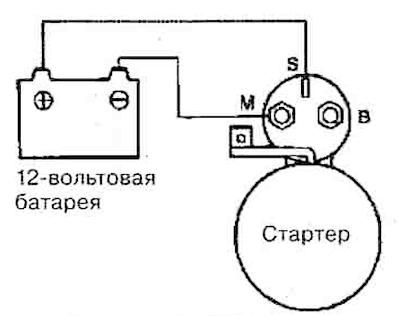

2. Присоединить 12-вольтовую батарею к выводам «S» и «М».
3. Если при этом шестерня привода смещается в положение зацепления, втягивающая обмотка реле исправна. Если этого не происходит, заменить тяговое реле.
Проверка удерживающей обмотки тягового реле
1. Отсоединить провод обмотки возбуждения от вывода «М» тягового реле.
2. Присоединить 12-вольтовую батарею к выводу «S» и «массе».
3. Если шестерня привода выдвигается в положение зацепления, реле исправно. Если же шестерня многократно выдвигается и возвращается в исходное положение, это указывает на обрыв в удерживающей обмотке. Заменить тяговое реле.
Проверка на режиме холостого хода
1. Зажать стартер в тиски с накладками из мягкого материала и присоединить полностью заряженную 12-вольтовую аккумуляторную батарею к стартеру, как указано ниже:

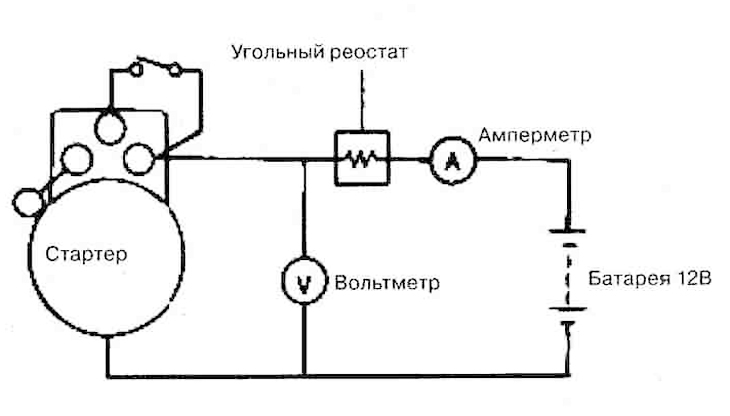

2. Присоединить контрольный амперметр (со шкалой на 100 А) и угольный реостат, как показано на рисунке.
3. Присоединить вольтметр (со шкалой на 15 В) параллельно стартеру.
4. Установить угольный реостат в положение выключения.
5. Присоединить провод от минусового вывода аккумуляторной батареи к корпусу стартера.
6. Реостатом установить напряжение 11 В по вольтметру.
7. Включить стартер и проверить соответствие максимального потребляемого тока норме, а также плавность и легкость вращения якоря стартера. (Нормативные значения: сила потребляемого тока: не более 90 А; частота вращения якоря:, не менее 3000 об/ мин)
Проверка отпускания тягового реле

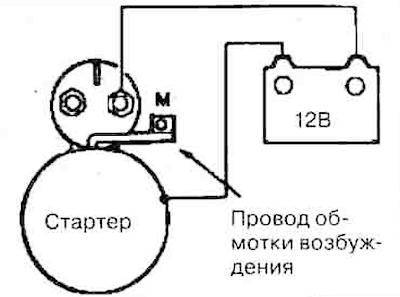

1. Отсоединить провод обмотки возбуждения от вывода «М» тягового реле.
2. Присоединить 12-вольтовую батарею к выводу «М» и «массе» («-»).
3. Выдвинуть и задвинуть шестерню привода. Если шестерня быстро возвращается в исходное положение, тяговое реле исправно. В противном случае заменить тяговое реле.
