На автомобили Hyundai с механической КП устанавливают однодисковое сухое сцепление с накладками, не содержащими асбест, и двухмассовым маховиком. Управление сцеплением осуществляется посредством гидропривода. Автомобили с автоматической КП оснащены гидравлическим многодисковым сцеплением.
В процессе эксплуатации не требуется обслуживание сцепления: при работе изношенные части накладок сами выравниваются. Замену ведомого диска сцепления нужно проводить примерно через 100 000 км, однако это во многом зависит от режимов нагрузки автомобиля.

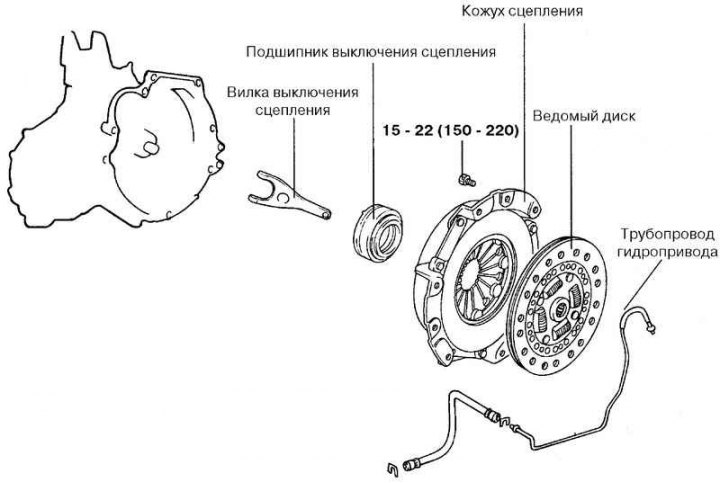

Рис. 3.1. Компоненты сцепления
В зависимости от модели двигателя и типа коробки передач конструкция сцепления может несколько изменяться (рис. 3.1).
Маховик
Маховик жестко соединен с коленчатым валом двигателя. Двухмассовый маховик с помощью пружинно-демпферной системы обеспечивает максимальное гашение крутильных колебаний.
Ведомый и нажимной диски
Ведомый диск установлен на первичном валу коробки передач. С обеих сторон к нему приклепаны накладки.
Нажимной диск через диафраг-менную пружину и кожух сцепления жестко соединен с маховиком. Нажимной диск служит для прижатия ведомого диска к маховику. Поверхность нажимного диска обработана антикоррозионным составом. При чистке нажимного диска надо обрабатывать только его рабочую поверхность – так вы продлите срок службы сцепления.
Подшипник выключения сцепления
Подшипник выключения сцепления обеспечивает освобождение ведомого диска от ведущего при нажатии на педаль сцепления.
Прокачка гидравлического привода выключения сцепления
Любая гидравлическая система работает нормально, если из нее удален воздух.
Внимание! Следите за тем, чтобы не пролить рабочую жидкость гидропривода сцепления на окрашенные поверхности. Если это случилось, немедленно смойте жидкость водой.
Примечание. Не смешивайте различные марки рабочих жидкостей гидропривода сцепления.
Примечание. Не используйте повторно слитую рабочую жидкость гидропривода сцепления.
Во время прокачки добавляйте только чистую жидкость, рекомендованную изготовителем. Никогда не используйте повторно жидкость, вытекшую из гидравлического привода выключения сцепления.
Если в гидравлической системе случайно смешались жидкости различных марок, удалите из нее жидкость, промойте чистой жидкостью требуемой марки и установите новые уплотнительные кольца.

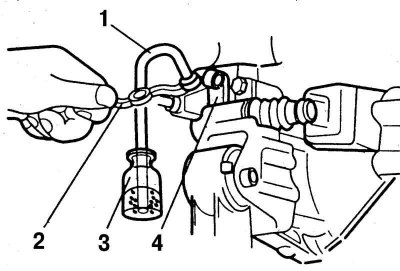

Рис. 3.2. Прокачка гидравлического привода выключения сцепления: 1 – прозрачная трубка; 2 – накидной ключ; 3 – стеклянный сосуд с тормозной жидкостью; 4 – рабочий цилиндр
При постоянных утечках жидкости из гидравлического привода или попадании в него воздуха определите причину и место утечки, устраните повреждение (рис. 3.2).
Перед процедурой прокачки снимите крышку бачка гидропривода сцепления.
Откачайте жидкость из резервуара отсасывающим насосом.
Снимите крышку штуцера для удаления воздуха из рабочего цилиндра сцепления и наденьте виниловый шланг на штуцер.
Поместите другой конец винилового шланга в контейнер.
Несколько раз медленно качните педаль сцепления.
При нажатой педали сцепления отверните штуцер, используя специальное приспособление, чтобы выпустить жидкость.
Затяните штуцер для удаления воздуха, чтобы остановить выход жидкости.
Снова несколько раз повторите процедуру прокачки до тех пор, пока из трубки не будет выходить только чистая жидкость.
Затяните штуцер для удаления воздуха.
Долейте жидкость в бачок до отметки MAX.
Установите крышку.
Проверьте правильность работы сцепления.
Проверка выключения сцепления
Если при выключении сцепления слышны шум и скрежет, значит, сцепление выключается ненормально. Проведите проверку с помощью передачи заднего хода, поскольку она не оснащена синхронизаторами:
- установите режим холостого хода двигателя;
- нажмите до упора на педаль сцепления и подождите 3 с;
- включите передачу заднего хода. Если слышны шумы, значит, ведомый диск освобождается не полностью. Поэтому сцепление неисправно.
В этом случае проверьте элементы гидравлического привода сцепления. Возможно, в систему попал воздух. Проверьте также герметичность всех соединений гидропривода.
