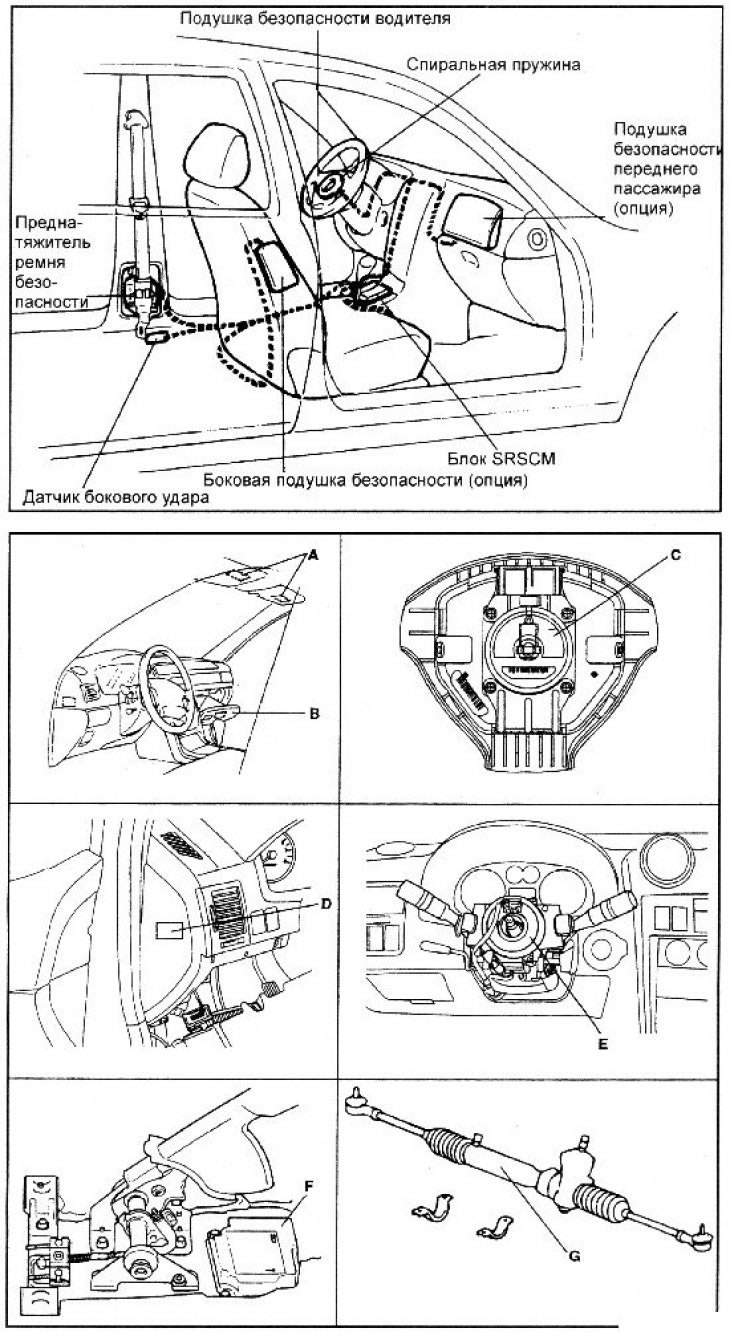

SRS состоит из: воздушной камеры со стороны водителя, расположенной в центре рулевого колеса и содержащей свернутую подушку и блок газогенератора; воздушной камеры со стороны переднего пассажира, расположенной в панели приборов и содержащей свернутую подушку и блок газогенератора; боковых воздушных камер расположенных в спинках водителя и переднего пассажира и содержащих свернутые подушки и блок газогенератора. Блок управления SRSCM расположен на полу автомобиля и контролирует систему подушек безопасности и включает в себя: акселерометр, который определяет замедление автомобиля; спиральный провод (пружину), расположенный в рулевой колонке; электрические цепи и разъемы. Спиральный провод передает сигнал независимо от положения рулевого колеса.
Момент столкновения блок SRSCM определяет на основании информации от акселерометра, который постоянно контролирует ускорение автомобиля.
Пиротехнический газогенератор преобразует управляющий электрический сигнал в сигнал поджига, в результате чего разлагается порошок, надувая мешок подушки безопасности.
Для обслуживания подушек безопасности или компонентов SRS должен допускаться только специально обученный персонал. При обслуживании SRS необходимо проявлять чрезвычайную осторожность, чтобы избежать травмирования персонала при несанкционированном развертывании подушек безопасности водителя или переднего пассажира.
Меры предосторожности
При нарушении последовательности отключения или обслуживания системы подушек безопасности может произойти несанкционированное развертывании подушек безопасности и нанесение серьезных телесных повреждений. Также, неквалифицированное обслуживание системы подушек безопасности может привести к тому, что подушка безопасности не сработает при столкновении.
Перед выполнением обслуживания, включая снятие или установку элементов системы, тщательно выполняйте следующие рекомендации.
1. Перед обслуживанием системы подушек безопасности убедитесь, что прошло не менее 30 с после выключения зажигания и отсоединения провода от отрицательной клеммы аккумуляторной батареи. Система подушек безопасности оборудована аварийным источником энергии, который позволяет развернуть подушки безопасности в случае отсоединения проводов от аккумуляторной батареи при аварии. Время, в течение которого аварийный источник энергии обеспечивает энергией систему подушек безопасности, составляет 150 мс.
2. При отсоединении провода от отрицательной клеммы аккумуляторной батареи стирается память часов и звуковых систем. Перед началом работы извлеките информацию из звуковых систем. После окончания работ установите время на часах и проведите повторную установку звуковых систем.
3. Признаки сбоя системы воздушных подушек безопасности трудно проверить, так что диагностические коды становятся самым важным источником информации при поиске неисправностей.
4. При поиске неисправностей системы воздушных подушек безопасности перед отсоединением аккумуляторной батареи проверьте коды неисправностей, занесенные в память.
5. Не используйте запасные части подушек безопасности от других автомобилей.
6. Не разбирайте и не ремонтируйте элементы системы воздушных подушек безопасности.
7. Если любой компонент SRS упал или на нем имеются трещины, вмятины или другие дефекты в корпусе, кронштейне или разъеме, замените их на новые.
8. После проведения работ выполните проверку системы воздушных подушек безопасности.
В некоторых случаях электрическая цепь контрольной лампы подушек безопасности может быть нарушена другой неисправностью цепи. Поэтому, если контрольная лампа подушек безопасности постоянно горит, проверьте что, все коды DTC стерты из памяти.
9. При проведении электросварочных работ обязательно отсоедините провод от отрицательной клеммы аккумуляторной батареи.
