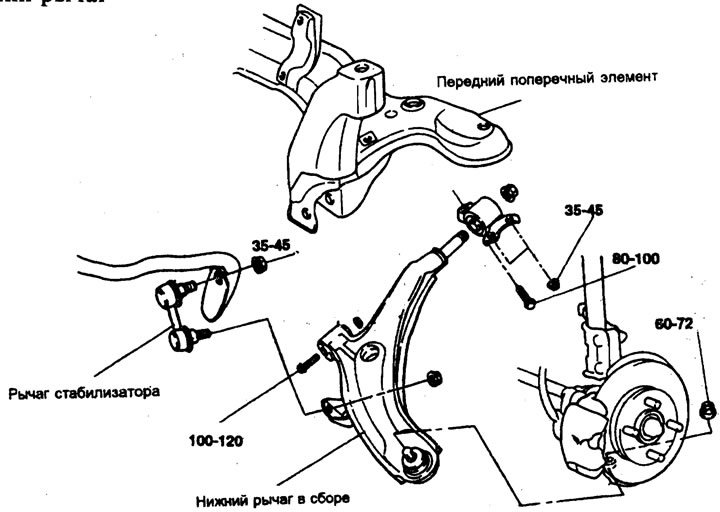

Нижний рычаг (Hyundai Elantra J2)

Снятие

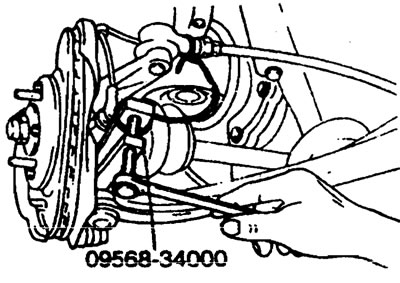

1. Применяя специнструмент, отсоедините шаровой шарнир нижнего рычага от кулака.



2. Удалите контргайку серый стабилизатора и отсоедините стержень стабилизатора от нижнего рычага.

3. Удалите гайку и болт, крепящие нижний рычаг.

Проверка

1. Проверьте износ и деформации втулки.

2. Проверьте нижний рычаг на отсутствие изгибов или поломки.

3. Проверьте прижим на его состояние и наличие повреждения.

4. Проверьте, нет ли трещин в пылезащитном щитке шарового шарнира.

5. Проверьте состояние всех болтов, их прямолинейность.

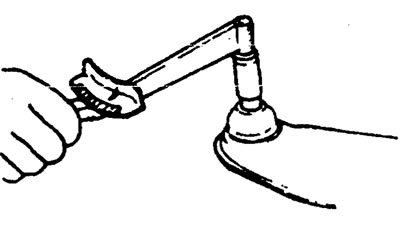

6. Проверьте момент проворачивания шарового шарнира.



1) Если раздается потрескивающий звук из-под грязезащитной крышки, замените ее и добавьте смазку.



2) Потрясите палец шарового шарнира несколько раз.

3) Наживите две гайки на палец шарового шарнира и затем измерьте момент проворачивания.

Стандартное значение — 2-10 Нм

4) Если момент проворачивания превышает верхний предел, замените наконечник рулевой тяги.

5) Если момент проворачивания ниже нижнего предела, шаровой шарнир может использоваться, если он не имеет чрезмерных зазоров и люфтов.

Замена шарового шарнира и пылезащитной крышки

1. Снимите пылезащитную крышку с шарового шарнира нижнего рычага с помощью отвертки.

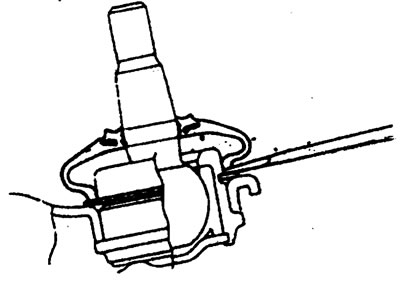

2. Снимите пружинятцее стопорное кольцо.

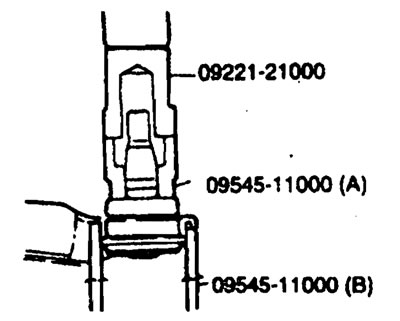

3. С помощью спещшструмента снимите шаровой шарнир с нижнего рычага.



4. Запрессуйте шаровой шарнир в нижний рычаг.

5. Поместите смазку, указанную в спецификации или эквивалентную, в новый пыльник.

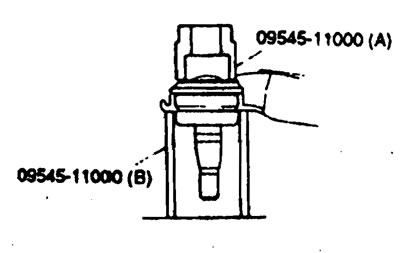

б. Напрессуйте пыльник на шаровой шарнир с помощью специнструмента.
