Замена втулки продольного рычага

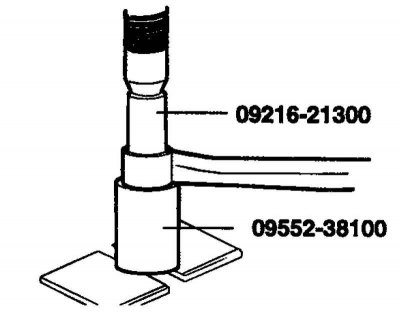

Рис. 4.40. Запрессовка втулки продольного рычага
Используя специальный инструмент, запрессуйте втулку продольного рычага (рис. 4.40).

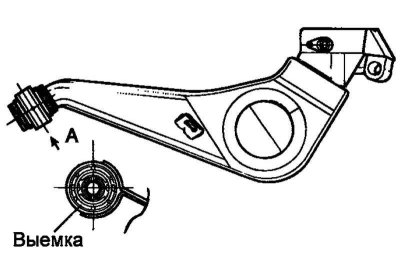

Рис. 4.41. Схема расположения втулки относительно выемки продольного рычага
Примечание. Расположите втулку относительно выемки продольного рычага, как показано на рисунке 4.41. Затем запрессуйте втулку.
Примечание. Отклонение: ±3° или меньше.
Примечание. Номинальное усилие для запрессовки втулки: 150 Н.
