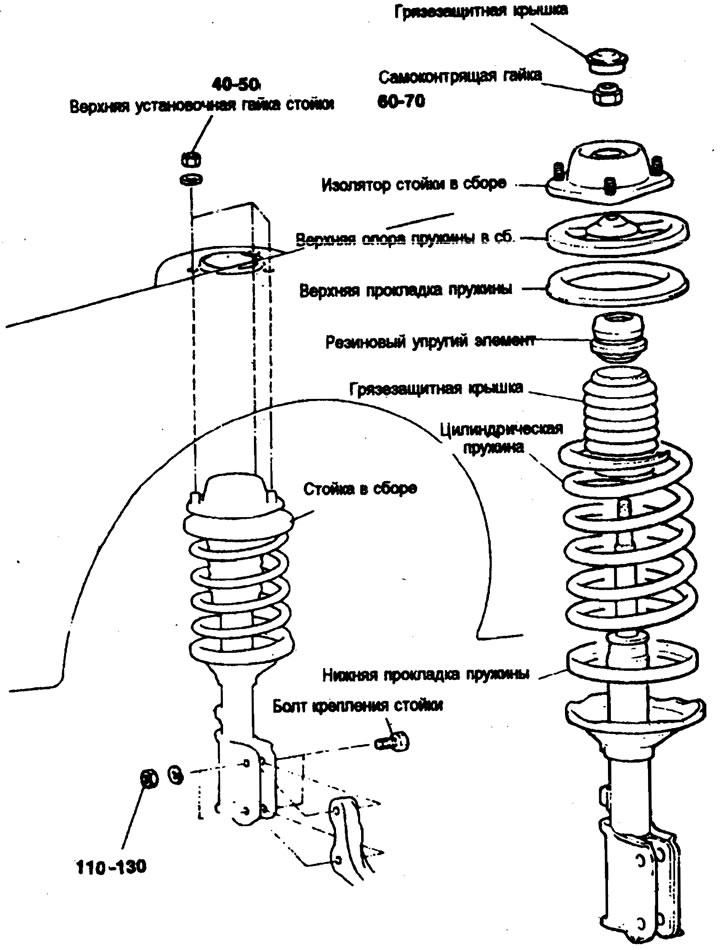

Момент затяжки: Нм
Снятие
1. Поднимите переднюю часть автомобиля на домкрате.
2. Снимите колесо и шину.

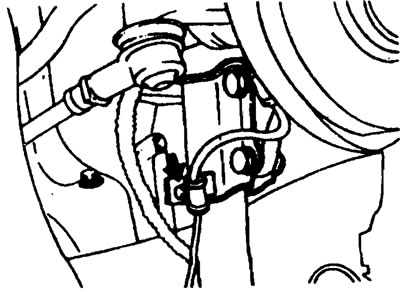

3. Отсоедините тормозной шланг и кронштейн трубки от узла стойки в сборе.
4. Удалите узел стойки с кулака и корпуса круга.
5. При разъединении тяги и поворотного кулака поддомкратьте нижний рычаг.

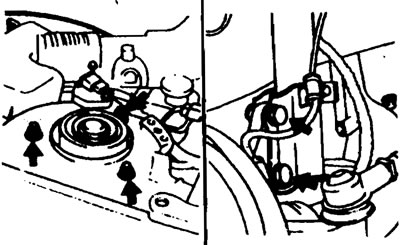

Подвяжите тормозной шланг, тормозную магистраль, электропроводку переднего датчика частоты вращения колеса и ведущий вал к поворотному кулаку шнуром, чтобы предотвратить их повреждения.
Разборка
1. Снимите грязезащитную крышку отверткой с плоским лезвием.
2. Поддерживая верхнее гнездо пружины специнструментом, ослабьте контргайку.
Предупреждение. Контргайка должна быть только ослаблена, но не снята.

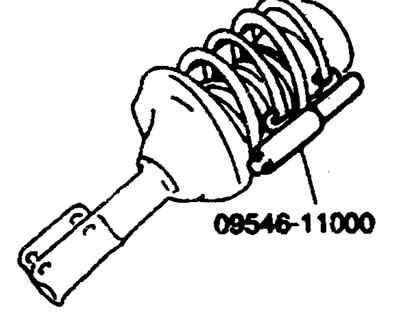

3. Сожмите пружину специнструментом.
4. Снимите контргайку со стойки в сборе.
Проверка
1. Проверьте на износ и коррозию подшипник верхнего изолятора.
2. Проверьте износ и повреждения резиновых деталей.
3. Проверьте деформацию, износ и повреждения пружины.
Сборка

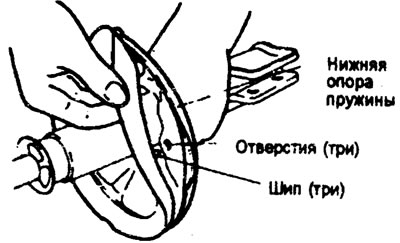

1. Установите нижнюю прокладку пружины, так чтобы совпадали шипы с отверстиями на нижней опоре пружины.
2. Присоедините специнструмент к пружине, затем сожмите ее на стойке.
3. Состыкуйте грязезащитную крышку и резиновый упругий элемент.

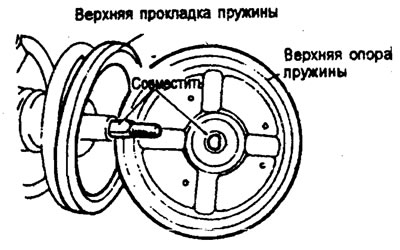

4. Соберите верхнюю опору пружины на тяге поршня стойки, совместив D-образное отверстие на опоре пружины с пазом на тяге.

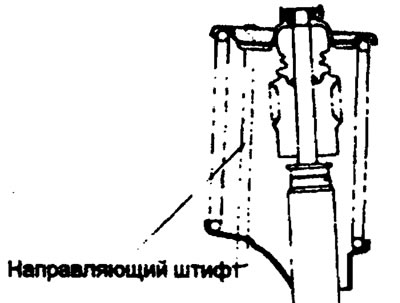

5. Выведите отверстия на верхней и нижней опорах пружины на одну линию.
Примечание. Эту работу хорошо вести с помощью направляющих штифтов диам. 8 мм и длиной 227 мм.
Первоначальный текст доступен на сайте [hyundaibook.ru]
6. Наживите контргайку на стойку в сборе.
7. Совместите два конца пружины с канавками на опорах.

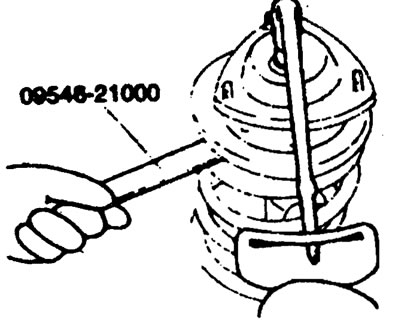

8. Используя специнструмент, удерживайте верхнее седло пружины и затяните контргайку, приложив требуемый момент затяжки.
Момент затяжки седла пружины на штоке поршня — 60-70 Нм

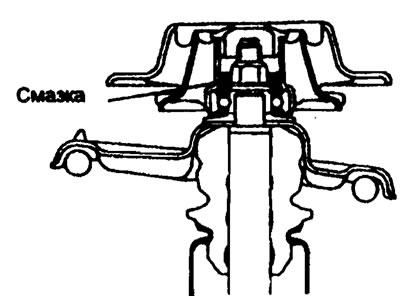

9. Введите смазку в верхний подшипник распорки и установите крышку.
Предупреждение. Проследите за тем, чтобы смазка не попала на изоляционную резину.
Рекомендуемая смазка — SAE J310a, Смазка для шасси (NLGI № 2 или эквивалентная)
Установка
1. При установке распорки взаимодействующие поверхности должны быть чистыми.
2. Затяните следующие детали, приложив предписанный момент затяжки.
Момент затяжки — Нм
- Верхняя установочная гайка к распорке — 40-50
- Узел распорки к кулаку — 110-130
3. Установите тормозной шланг и проводку датчика частоты вращения колеса на стойку в сборе.
