Оглавление: Снятие ⇓ Установка ⇓

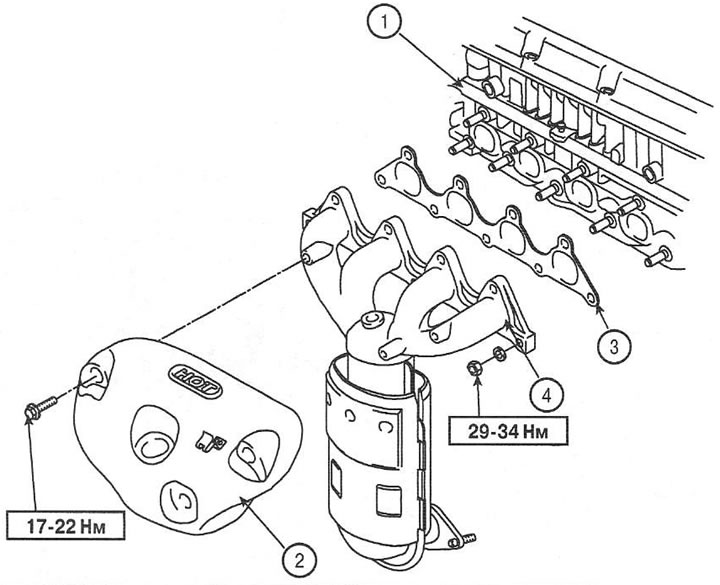

1. Головка блока цилиндров
2. Тепловой экран
3. Прокладка
4. Выпускной коллектор
Снятие
1. Снимите крышку двигателя.
2. Отсоедините разъем переднего датчика кислорода.
3. Снимите передний глушитель с приемной трубой.

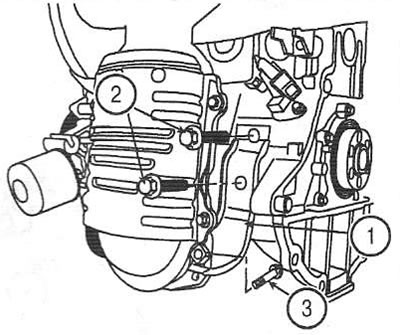

4. Снимите стойку (1) выпускного коллектора, открутив винты (2 и 3). Момент затяжки: 34-39 Нм (винт 2); 29-39 Нм (винт З).

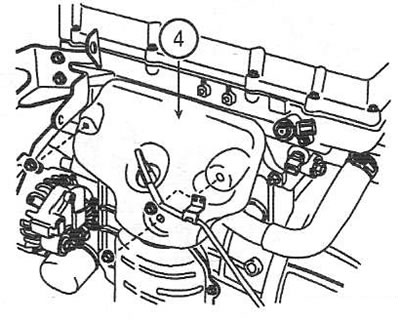

5. Снимите тепловой экран (4). Момент затяжки гаек: 18-25 Нм.

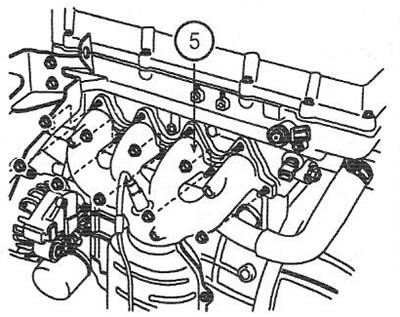

6. Снимите выпускной коллектор (5) с каталитическим нейтрализатором. Момент затяжки гаек: 18-25 Нм.
Установка
7. Установка выполняется в обратной последовательности.
