Примечание: устройство и расположение отдельных элементов системы снижения токсичности может отличаться от показанных в зависимости от рынка сбыта и комплектации автомобиля.

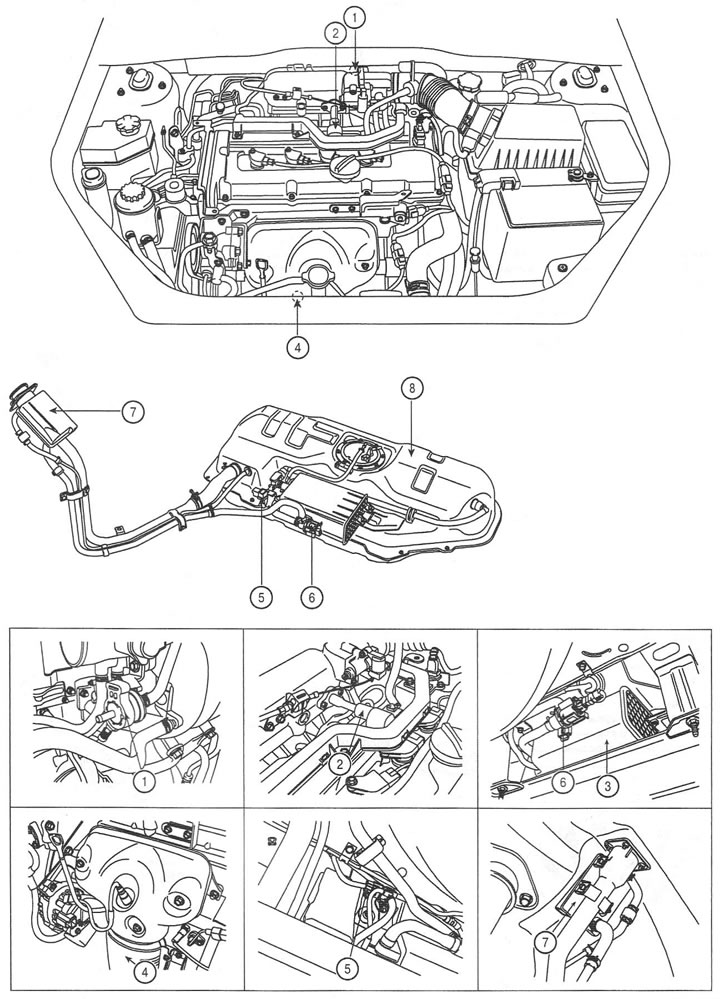

Расположение элементов системы снижения токсичности
1. Клапан продувки абсорбера
2. Клапан вентиляции картера
3. Угольный абсорбер
4. Каталитический нейтрализатор
5. Датчик давления в топливном баке
6. Отсечной клапан абсорбера
7. Воздушный фильтр топливного бака
8. Топливный бак

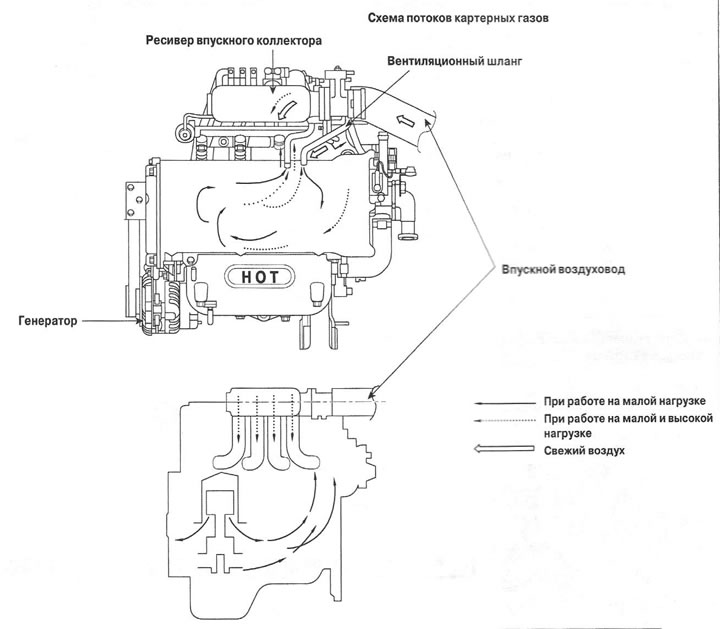

Схема потоков картерных газов

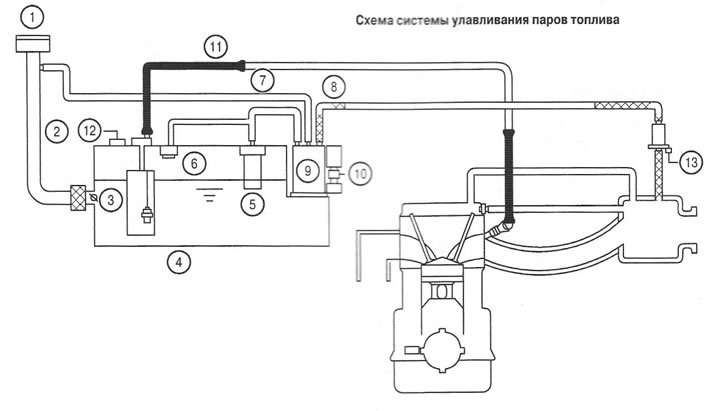

Схема системы улавливания паров топлива
1. Пробка наливной горловины
2. Наливная горловина
3. Запорный клапан наливной горловины
4. Топливный бак
5. Вентиляционный клапан
6. Клапан отсечки топлива
7. Вентиляционный шланг
8. Шланг продувки абсорбера
9. Угольный абсорбер
10. Топливопровод
12. Датчик давления в топливном баке
13. Клапан продувки абсорбера
