Регулировка выключателя коробки передач

1. Установите рычаг переключения коробки передач в положение "N" (нейтральное).

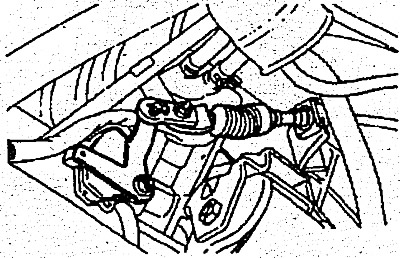

2. Отверните гайку фланца рычага ручного управления для освобождения троса и рычага.

3. Установите рычаг ручного управления в положение "N" (нейтральное).

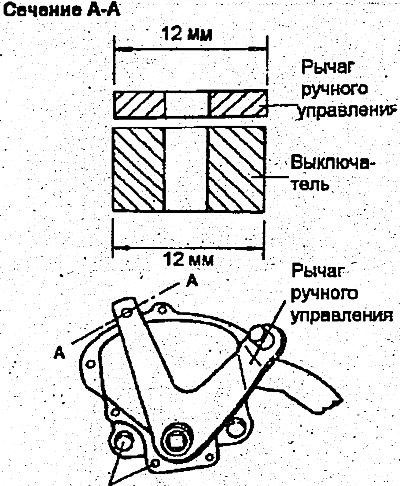

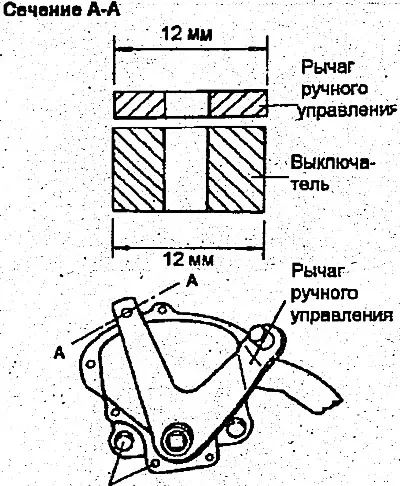

4. Поворачивайте корпус выключателя коробки передач до тех пор, пока конец рычага ручного управления шириной 12 мм не совместится с фланцем корпуса выключателя (участок шириной 12 мм).

5. Закрепите крепежные болты требуемым моментом.

• Крепежный болт выключателя коробки передач — 10-12 Нм

Примечание. При установке корпуса выключателя следите за тем, чтобы с корпуса не выпало уплотняющее кольцо.

6. Убедитесь в том, что рычаг переключения находится в положении "N" (нейтральном).

7. Отрегулируйте гайку фланца так, чтобы в тросе управления не было люфта и убедитесь в том, что рычаг переключения перемещается плавно.

8. Во время движения автомобиля убедитесь в том, что при перемещении рычага переключения в каждое положение в коробке передач включаются все передачи.
