Масляный насос - разборка, проверка и сборка (Hyundai Accent X3)

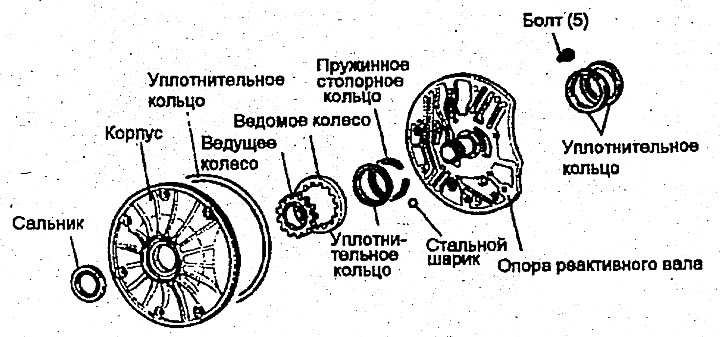

Разборка и проверка

1. Снимите уплотнительные кольца с корпуса масляного насоса.

2. Отверните пять болтов и снимите опору вала с корпуса.

3. Снимите корпус масляного насоса с гидротрансформатора.

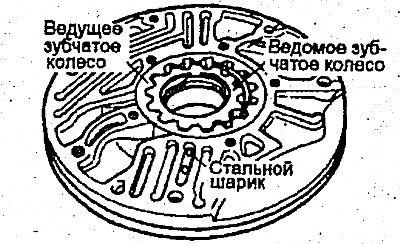

4. Нанеся метки на ведущее и ведомое зубчатые колеса масляного насоса для последующей сборки, снимите их.

5. Извлеките из корпуса стальной шарик.

6. Снимите пружинное стопорное кольцо и сальник с ведущего зубчатого колеса масляного насоса.

7. Измерьте торцевой зазор зубчатых колес масляного насоса. Если он превышает нормальное значение или если осмотр поверхности корпуса масляного насоса, контактирующей с зубчатыми колесами насоса, показывает наличие повреждений, замените масляный насос. Нормальное значение: 0.02-0.48 мм


8. Осмотрите поверхность опоры вала, которая контактирует с зубчатыми колёсами масляного насоса. При наличии повреждений замените масляный насос.

9. Проверьте вращение ведущего зубчатого колеса масляного насоса.

Сборка

1. Сборка ведется в последовательности обратной разборке.
