Уклањање и уградња ручног мењача (Mitsubishi Matrix)

Уклањање

Уклоните чеп за испуштање и испустите уље из мењача.

Уклоните помоћни цилиндар хидрауличног квачила.

Уклоните склоп кућишта ваздушног филтера.

Уклоните батерију и њено лежиште.

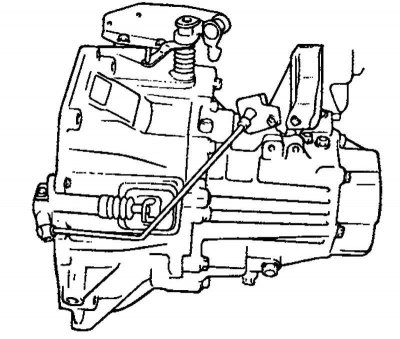

Цртање. 3.37. Кабл за погон брзиномера

Одвојите кабл за избор степена преноса и кабл за мењање степена преноса (слика 3.37).

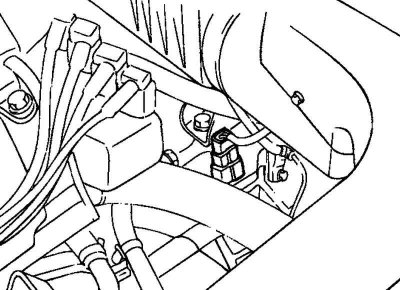

Цртање. 3.38. Конектор прекидача светла за вожњу уназад

Одвојите конектор прекидача светла за вожњу уназад (слика 3.38).

Одвојите кабл погона брзиномера.

Одвојите кабл квачила или хидрауличну цев квачила.

Скините доњи штитник мотора и бочни поклопац мењача.

Уклоните предњи и задњи склоп носача мотора.

Уклоните склоп левог и десног предњег точка.

Уклоните завртањ који учвршћује подупирач предњег вешања за зглоб управљача.

Уклоните погонске осовине точкова.

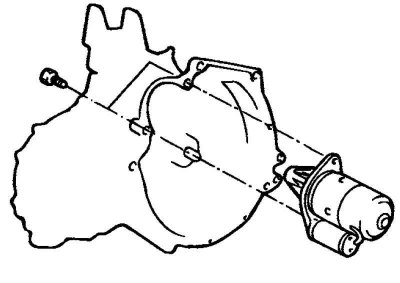

Цртање. 3.39. Уклањање стартера

Уклоните стартер (слика 3.39).

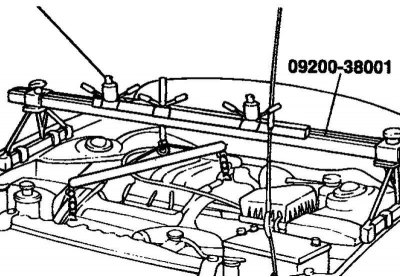

Цртање. 3.40. Причвршћивање мотора на посебан уређај

Причврстите мотор за посебан уређај (траверза 09200-38001) помоћу монтажних конзола (слика 3.40).

Уклоните носач мењача (лево).

Уклоните горњи монтажни вијак мењача.

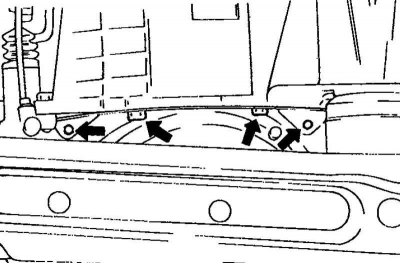

Цртање. 3.41. Причвршћивање заштитног поклопца кућишта радилице

Скините заштитни поклопац кућишта мењача (слика 3.41).

Уградите телескопско постоље мењача (Т/М) испод мењача Jack).

Уклоните доњи монтажни вијак мењача.

Скините поклопац квачила и погонски диск.

Уклоните замајац.

Уклоните мењач.
