Пре замене лампе, уверите се да су паљење и сва светла искључени. Користите само лампе чија је снага приказана у табели.
Пажња:
- Нове халогене сијалице захтевају посебно руковање због повећаног притиска унутра. Могу се поцепати или сломити ако су изгребани или испуштени.

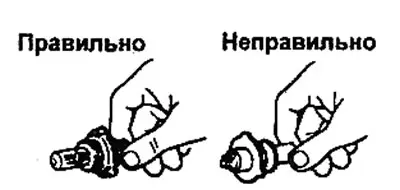

- Држите лампу само за пластично или метално кућиште. Не додирујте стаклени део лампе голим рукама, прљавим рукавицама итд. Ако је стаклена површина лампе прљава, мора се очистити алкохолом, добро осушити и тек онда поставити.
- Инсталирање лампе са више од номиналне снаге оштетиће сочиво.
Уклањање и уградња фарова и показивача правца
1. Одспојите кабл са негативног терминала батерије.

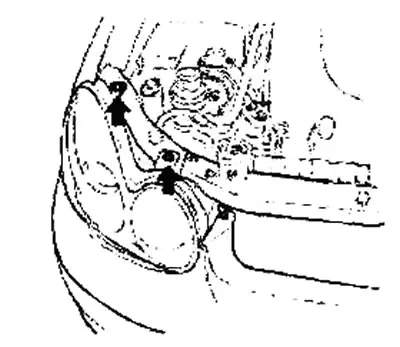

2. Одврните два вијка који причвршћују показивач правца предњег светла, одвојите конекторе и уклоните их као склоп.
3. Уклоните поклопац грла лампе окретањем у смеру супротном од казаљке на сату.
4. Одспојите унутрашњи конектор, затим одврните опругу за монтажу лампе и уклоните лампу са фара.
5. Одспојите конектор предњег показивача правца, извадите грло за лампу окретањем у смеру супротном од казаљке на сату, а затим извадите лампу из грла.
6. Инсталација се врши обрнутим редоследом од уклањања.
Уклањање и уградња предњих светала за маглу
1. Одспојите кабл са негативног терминала батерије.
2. Уклоните склоп показивача правца и фарова.

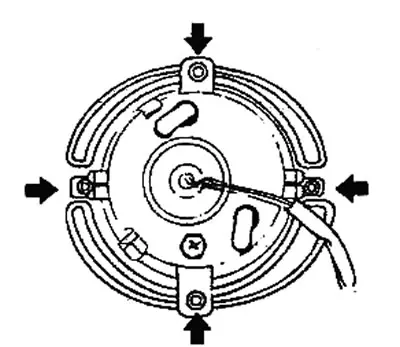

3. Уклоните предњи браник, одврните четири вијка који причвршћују предње светло за маглу, одвојите конектор и уклоните га.
4. Извадите лампу из грла тако што ћете је окренути у смеру супротном од казаљке на сату и истовремено је гурнути у утичницу.
5. Инсталација се врши обрнутим редоследом од уклањања.
Замена бочног показивача правца
1. Одспојите кабл са негативног терминала батерије.

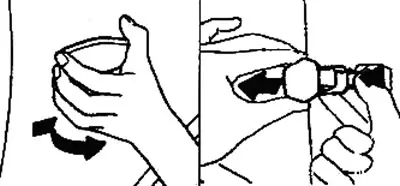

2. Док притискате бочни показивач правца, померите га напред и затим уклоните склоп бочног показивача правца. Искључите конектор лампе.

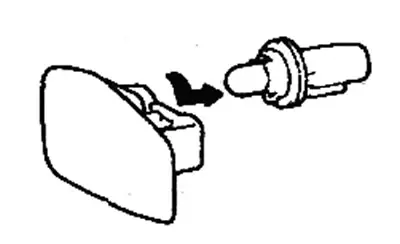

3. Уклоните склоп грла лампе окретањем у смеру супротном од казаљке на сату, а затим извадите лампу из грла.
4. Инсталација се врши обрнутим редоследом од уклањања.
Замена задње комбиноване сијалице
1. Одспојите кабл са негативног терминала батерије.

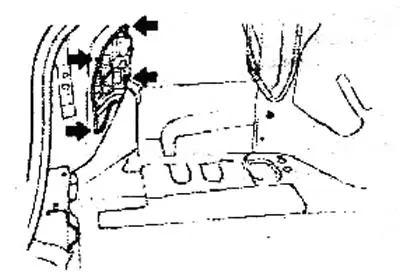

2. Уклоните четири матице које причвршћују задњу комбиновану лампу.
3. Одспојите конектор и уклоните склоп задње комбиноване лампе.
4. Извадите лампу из утичнице тако што ћете је окренути у смеру супротном од казаљке на сату и истовремено је гурнути у утичницу.
5. Инсталација се врши обрнутим редоследом од уклањања.
Информације су копиране са веб сајта: HYUNDAIBOOK
Замена додатне лампе кочионог светла
1. Одспојите кабл са негативног терминала батерије.

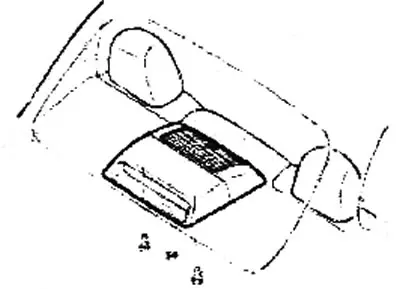

2. Одврните две матице које причвршћују додатно светло кочнице.
3. Одспојите конектор и уклоните додатно светло кочнице.
4. Извадите лампу из утичнице.
5. Инсталација се врши обрнутим редоследом од уклањања.
Замена лампе регистарске таблице
1. Одспојите кабл са негативног терминала батерије.

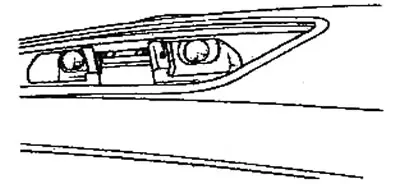

2. Одврните завртње, одвојите конекторе и уклоните лампице регистарских таблица.
3. Извадите лампу из утичнице повлачењем према себи.
4. Инсталација се врши обрнутим редоследом од уклањања.
Замена лампе локалног осветљења
1. Одспојите кабл са негативног терминала батерије.

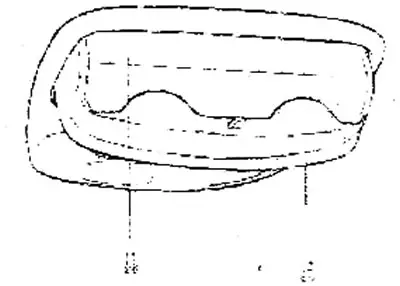

2. Уклоните два вијка и централну кровну конзолу са облоге.
3. Помоћу равног одвијача уклоните дифузор лампе за локално осветљење која се налази на плафонској конзоли.
Напомена: Да бисте избегли гребање сочива, умотајте крај одвијача комадом тканине.
4. Извадите лампу из утичнице повлачењем према себи.
5. Инсталација се врши обрнутим редоследом од уклањања.
Замена унутрашње сијалице
1. Одспојите кабл са негативног терминала батерије.
2. Уклоните сочиво помоћу равног одвијача.
Напомена: Да бисте избегли гребање сочива, умотајте крај одвијача комадом тканине.

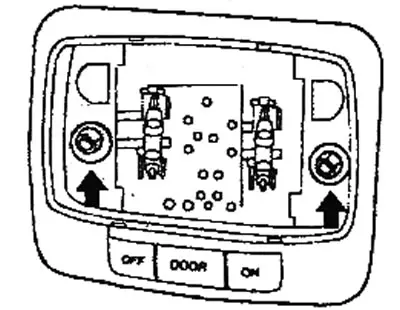

3. Одврните два вијка и уклоните унутрашње светло.
4. Извадите лампу из утичнице повлачењем према себи.
5. Инсталација се врши обрнутим редоследом од уклањања.
Замена сијалице у пртљажнику
1. Одспојите кабл са негативног терминала батерије.
2. Уклоните сочиво помоћу равног одвијача.
Напомена: Да бисте избегли гребање сочива, умотајте крај одвијача комадом тканине.
3. Уклоните лампу у пртљажнику.
4. Инсталација се врши обрнутим редоследом од уклањања.

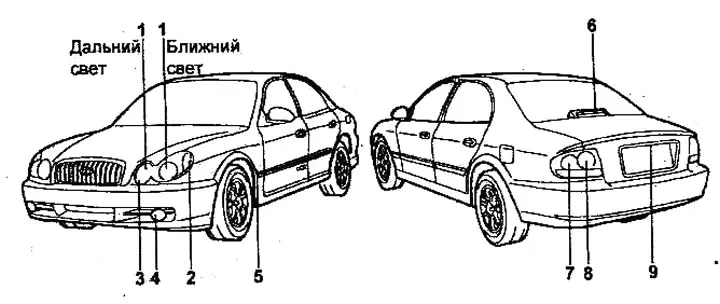

Локација светиљки спољних расветних уређаја.

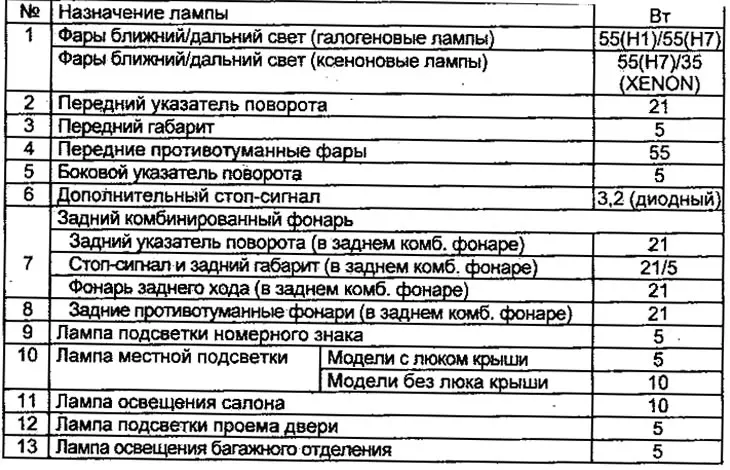

Табела снаге лампе (на основу европских стандарда).
