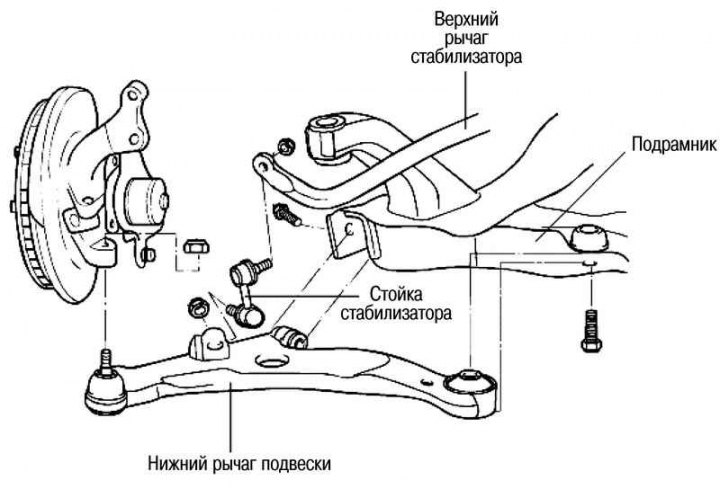

Рис. 4.25. Нижний рычаг подвески
Снятие
Снимите переднее колесо.
Снимите шплинт, отверните гайку крепления вала привода колеса и снимите шайбу.
Ослабьте гайку крепления шаровой опоры нижнего рычага подвески к поворотному кулаку не отворачивайте гайку полностью.
Отверните два болта крепления передней стойки к поворотному кулаку (нижние).
Потяните ступицу колеса наружу от автомобиля и отделите от нее вал привода колеса.
Рис. 4.26. Отсоединение шаровой опоры нижнего рычага

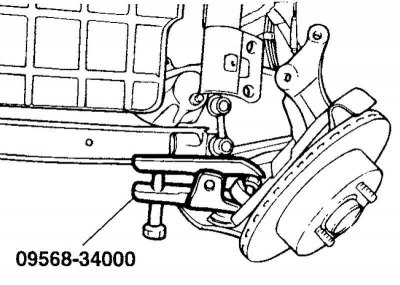

С помощью специального инструмента (09568-34000) отсоедините шаровую опору нижнего рычага от нижнего рычага (рис. 4.26).
Временно установите болты крепления передней стойки к поворотному кулаку (нижние).
Отверните гайку крепления стойки стабилизатора.
Отверните два болта крепления втулок «А» и «G» нижнего рычага.
Снимите нижний рычаг подвески в сборе.
Установка
Рис. 4.27. Затягивание самоконтрящейся гайки
При затяжке крепления стойки стабилизатора, удерживая шаровой шарнир от проворота гаечным ключом (14 мм), затяните самоконтрящуюся гайку (рис. 4.27).
Замена защитного чехла и шаровой опоры нижнего рычага
Рис. 4.28. Снятие защитного чехла с шаровой опоры нижнего рычага

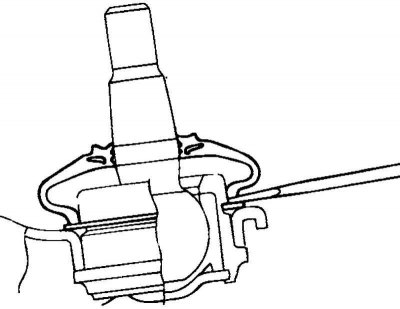

С помощью плоской отвертки снимите защитный чехол с шаровой опоры нижнего рычага (рис. 4.28).
Снимите стопорное кольцо.
Рис. 4.29. Извлечение шаровой опоры из нижнего рычага
(Статья позаимствована с веб-сайта HyundaiBook)

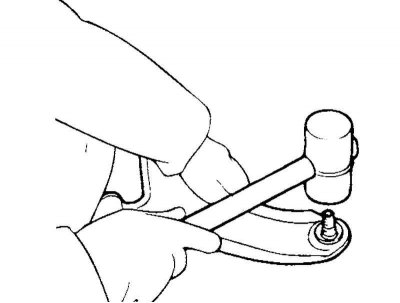

С помощью пластикового молотка выбейте шаровую опору из нижнего рычага (рис. 4.29).
Рис. 4.30. Запрессовка новой шаровой опоры в нижний рычаг

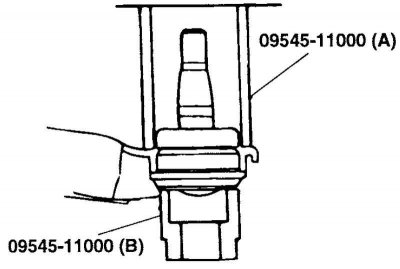

С помощью специального инструмента (09545-11000) запрессуйте новую шаровую опору в нижний рычаг в сборе (рис. 4.30).
Установите стопорное кольцо.

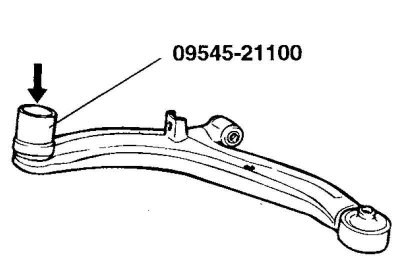

Рис. 4.31. Установка защитного чехла
С помощью специального инструмента (09545-21000) установите защитный чехол (рис. 4.31).
Замена втулки «G» нижнего рычага

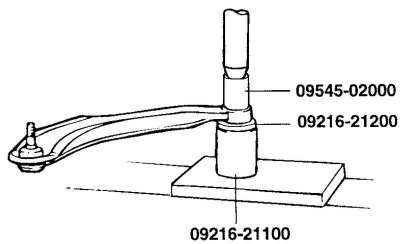

Рис. 4.32. Установка специальных инструментов на нижний рычаг
Установите специальные инструменты (09545-02000, 09216-21200 и 09216-21100) на нижний рычаг (рис. 4.32).
Выпрессуйте втулку.
Намочите мыльной водой следующие детали:
- внешнюю поверхность втулки;
- внутреннюю установочную поверхность нижнего рычага под втулку.
Рис. 4.33. Установка новой втулки на нижний рычаг

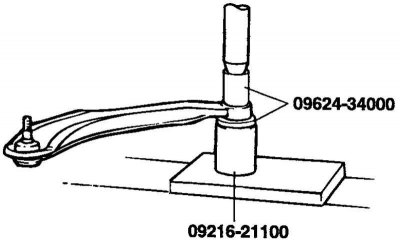

Установите новую втулку на нижний рычаг с помощью специального инструмента (09216-21100 и 09624-34000) (рис. 4.33).
Рис. 4.34. Запрессовка втулки «G» нижнего рычага

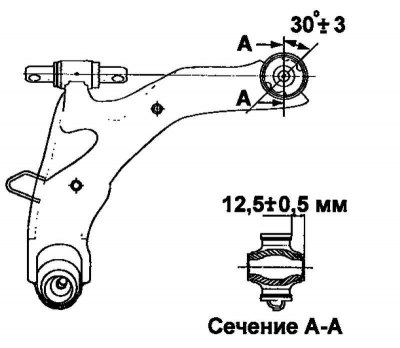

Примечание. Запрессуйте втулку «G» нижнего рычага, расположив ее под углом, как показано на рисунке 4.34.
Проверка
Проверьте резиновые втулки на отсутствие износа или деформации.
Проверьте нижний рычаг на отсутствие изгиба или трещин.
Проверьте защитный чехол шаровой опоры на отсутствие трещин и повреждений.
Проверьте все болты на отсутствие деформации и повреждений.
Рис. 4.35. Проверка момента вращения

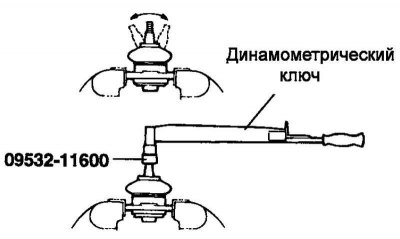

Проверьте момент вращения пальца шаровой опоры нижнего рычага (рис. 4.35).
При наличии трещин или разрывов защитного чехла шаровой опоры замените шаровую опору нижнего рычага в сборе.
Несколько раз покачайте палец шаровой опоры нижнего рычага.
Измерьте момент вращения пальца шаровой опоры нижнего рычага.
Номинальное значение: 3,5–4 Н·м.
Если момент вращения превышает верхний предел номинального значения, то замените шаровую опору нижнего рычага в сборе.
Если момент вращения меньше нижнего предела номинального значения, то допускается повторная установка данной шаровой опоры, если отсутствует заедание и чрезмерный люфт пальца шарнира.
