Снятие
1. Снимите аккумуляторную батарею.
2. Отсоедините воздушный фильтр.

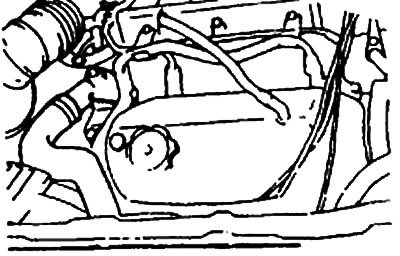

3. Разъедините разъемы фонарей заднего хода и электропроводки отсека двигателя.

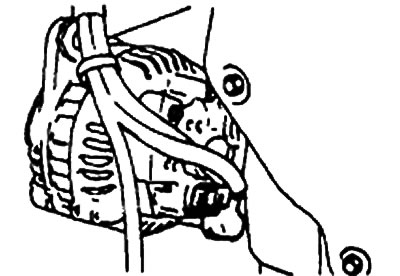

4. Разъедините разъемы электропроводки генератора, а также датчиков давления масла.
5. Слейте охлаждающую жидкость из двигателя.
6. Разъедините шланги масляного радиатора коробки передач.
Примечание. При разъединении шлангов нанесите на них идентификационные метки для последующей установки.
Предупреждение:
- Проследите за тем, чтобы из шлангов не проливалось масло или жидкость.
- Закройте открытые отверстия для предупреждения попадания посторонних предметов.
7. Отсоедините верхний и нижний шланги радиатора со стороны двигателя, после чего снимите радиатор.
8. Отсоедините провод высокого напряжения и все провода, идущие к распределителю зажигания от катушки зажигания.
9. Отсоедините заземление двигателя.

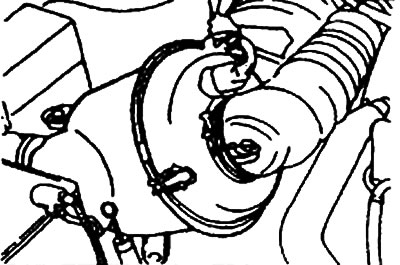

10. Отсоедините вакуумный шланг усилителя тормозов.
11. Отсоедините главный топливопровод, а также возвратный и паровой шланги со стороны двигателя.
Предупреждение. Для уменьшения остаточного давления в шлангах см. раздел «Замена топливного фильтра» («Система подачи топлива»).
12. Отсоедините шланги отопителя (входной и выходной) со стороны двигателя.

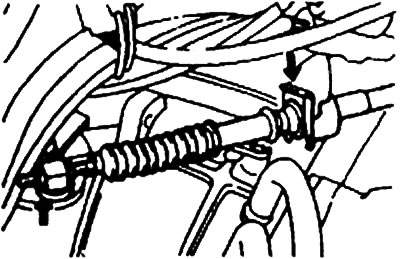

13. Отсоедините трос управления дроссельной заслонкой и кабель системы контроля движения со стороны двигателя.
14. Отсоедините трос управления от коробки передач.
15. Отсоедините гибкий вал спидометра от коробки передач.
16. Снимите компрессор кондиционера с кронштейна его крепления.
17. Снимите масляный насос усилителя рулевого управления с блока цилиндров.
18. Поднимите автомобиль.
19. Снимите защитный экран масляного картера.
20. Слейте масло из коробки передач.
21. Отсоедините приемную выпускную трубу от коллектора.
Примечание. С помощью проволоки подвесьте выпускную трубу в нижней части автомобиля.

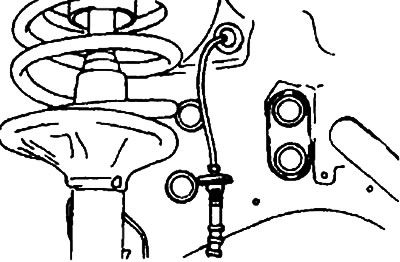

22. Отверните болты шаровой опоры нижнего рычага и отсоедините стабилизатор поперечной устойчивости автомобиля в месте его крепления к нижнему рычагу.

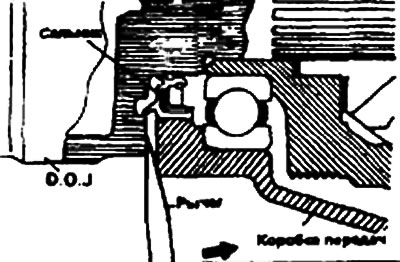

23. Отсоедините полуоси от корпуса коробки передач.
Предупреждение:
- 1. Закройте отверстия в корпусе коробки передач для предупреждения попадания в нее посторонних предметов.
- 2. При последующей сборке нужно заменить хомуты полуосей.
24. Прикрепите проволокой нижний рычаг и полуоси к кузову.
25. Прикрепите трос к двигателю и талью приподнимите двигатель до натяжения троса.

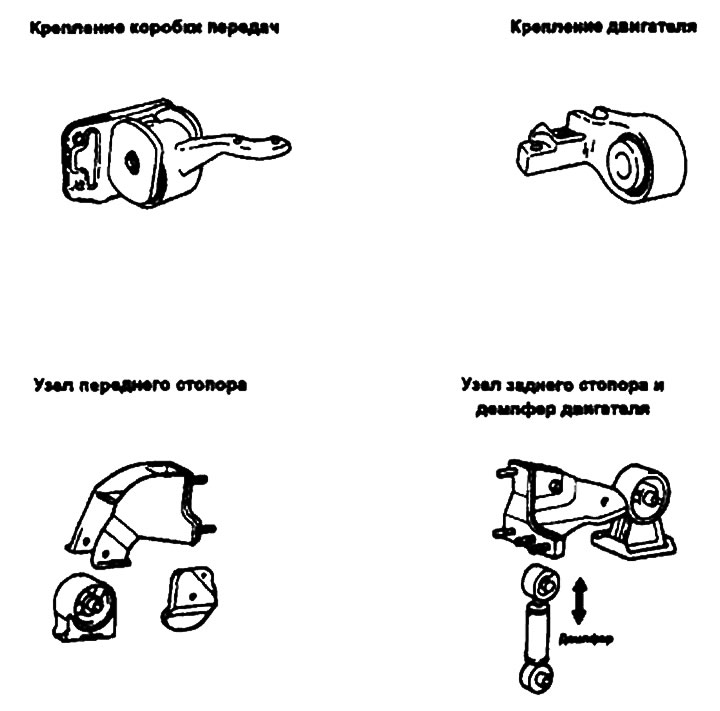

26. Снимите передний стопор.
27. Снимите демпфер двигателя и задний стопор.
28. Отверните болты крепления двигателя.
29. Отверните болты и гайки крепления кронштейна двигателя к кузову.
30. Слегка поднимите двигатель и коробку передач.
Предупреждение. Убедитесь в том, что все тросы, шланги, электропровода и разъемы отсоединены от двигателя.
31. Извлеките заглушки с внутренней стороны правого брызговика и отверните болты крепления кронштейна коробки передач.
32. Снимите болт левого демпфера.
33. Направив коробку передач слегка вниз, поднимите двигатель и коробку передач и извлеките их из автомобиля.
