Проверка
Коромысла

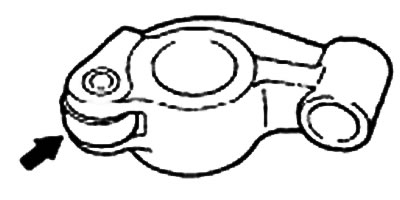

1. Осмотрите поверхность ролика коромысла. При наличии углублений, повреждений или заедания вследствие перегрева замените коромысло.
2. Проверьте легкость вращения ролика. При наличии люфта или при неравномерном вращении замените его.
3. Проверьте внутренний диаметр отверстия. При наличии повреждений или задиров замените коромысло.
 |
 |
Валы коромысла

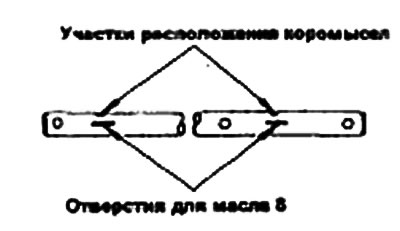

1. Проверьте участки валов, на которых располагаются коромысла, на наличие износа и повреждений. При необходимости замените их.
2. Проверьте, не забиты ли отверстия для подачи масла.
Установка

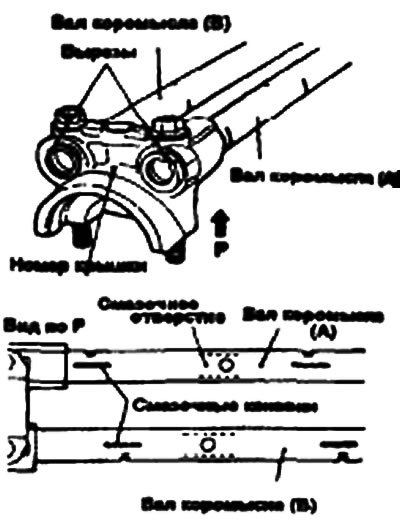

Установите крышку подшипника № 1 так, чтобы вырезы на концах валов коромысел были направлены, как показано на рисунке, и заверните болты.
Информация взята с тематического сайта (HyundaiBook)
Замечание:
- 1. Поскольку крышки подшипников № 1 и № 2 выглядят одинаковыми, проверьте нанесенные на них номера.
- 2. Следите за тем, чтобы смазочные канавки были обращены вниз, как показано на рис., а смазочные отверстия находились со стороны вала коромысла (А).

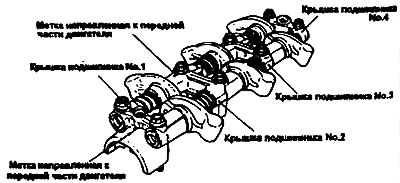

- 3. Поскольку крышки подшипников № 2 и № 3 выглядят одинаковыми, проверьте нанесенные на них номера. После этого прикрепите крышки.
- 4. Нанесите масло на внутреннюю поверхность отверстий коромысел и закрепите их валы.

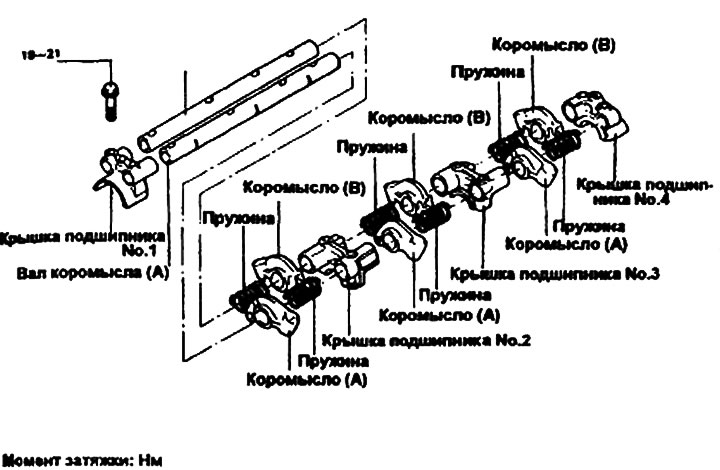

- Момент затяжки: Болт крепления узла коромысел и их валов — 19-21 Нм.
