Снятие
1. Отверните болты и гайки крепления впускного коллектора и снимите коллектор и его прокладку.
2. Снимите гайки и шайбы крепления выпускного коллектора, снимите коллектор и его прокладку.

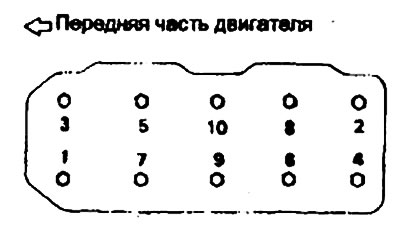

3. Пользуйтесь специальным ключом (09221— 32000), отверните болты крепления головки цилиндров в порядке, показанном на рисунке.
4. Снимите головку блока и прокладку с блока цилиндров.
Проверка
1. Удалите накипь, уплотнительный материал и нагар. После очистки масляных каналов продуйте их сжатым воздухом.
2. Визуально проверьте головку блока цилиндров на наличие трещин, повреждений и потеков охлаждающей жидкости.
3. Проверьте нижнюю поверхность головки на неплоскостность, пользуясь линейкой с острым ребром, как показано на рисунке.
Отклонение от плоскостности:
- Номинальное значение — менее 0,05 мм
- Предельное значение — 0,2 мм
Впускной и выпускной коллекторы
1. Визуально проверьте коллекторы на наличие трещин, повреждений.
2. Проверьте канал системы рециркуляции отработавших газов и канал охлаждающей жидкости впускного коллектора на отсутствие загрязнений и при необходимости прочистите их.
Установка
1. Очистите нижнюю поверхность головки блока цилиндров и верхнюю поверхность самого блока.
2. Проверьте идентификационные метки на прокладке головки.
3. Поверхность прокладки с идентификационной меткой должна быть обращена к головке блока цилиндров.

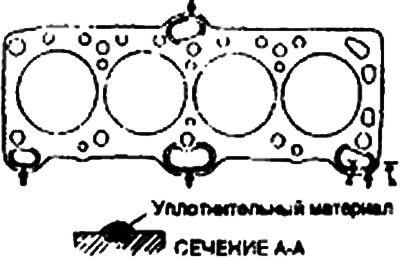

Примечание. Для повышения эффективности уплотнения нанесите на прокладку головки цилиндров вокруг четырех отверстий для спуска масла уплотнительный материал.
4. Установите болты головки блока цилиндров.

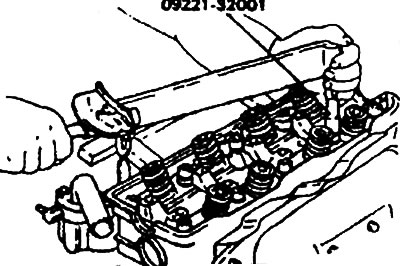

5. Пользуясь специальным ключом (09221— 32001), начиная с центральных болтов, затяните все болты крепления головки на 1/2 требуемого момента в последовательности, указанной на рисунке.
6. В той же последовательности затяните все болты головки блока цилиндров требуемым моментом.
- Момент затяжки: Болты головки цилиндров Холодный двигатель (температура охлаждающей жидкости двигателя около 20°C) — 105-115 Нм.
7. Очистите поверхности сопряжения впускного и выпускного коллекторов и головки блока цилиндров.
8. Установите новые прокладки выпускного и впускного коллекторов.
9. Установите впускной и выпускной коллекторы и затяните болты и гайки требуемым моментом.
- Момент затяжки: Болты и гайки впускного и выпускного коллекторов — 15-20 Нм.
