Автомобили без электроусилителя рулевого управления

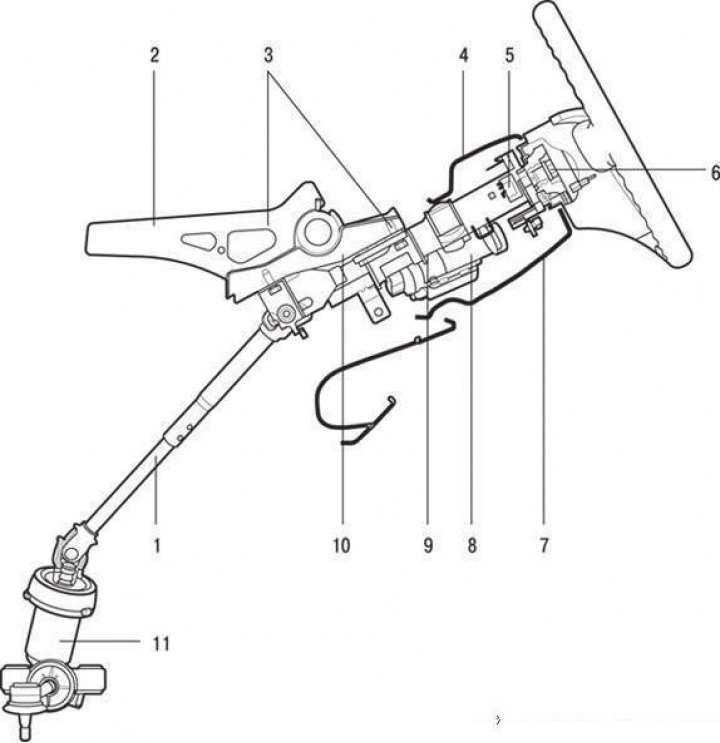

Рулевая колонка и рулевой вал без механизма регулировки положения рулевого колеса: 1 – нижний вал; 2 – балка приборной панели; 3 – болты крепления кронштейна рулевого вала; 4 – верхний облицовочный кожух рулевой колонки; 5 – блок подрулевых переключателей; 6 – гайка крепления рулевого колеса; 7 – нижний облицовочный кожух рулевой колонки; 8 – противоугонное устройство; 9 – нижняя облицовка приборной панели; 10 – рулевой вал; 11 – рулевой механизм

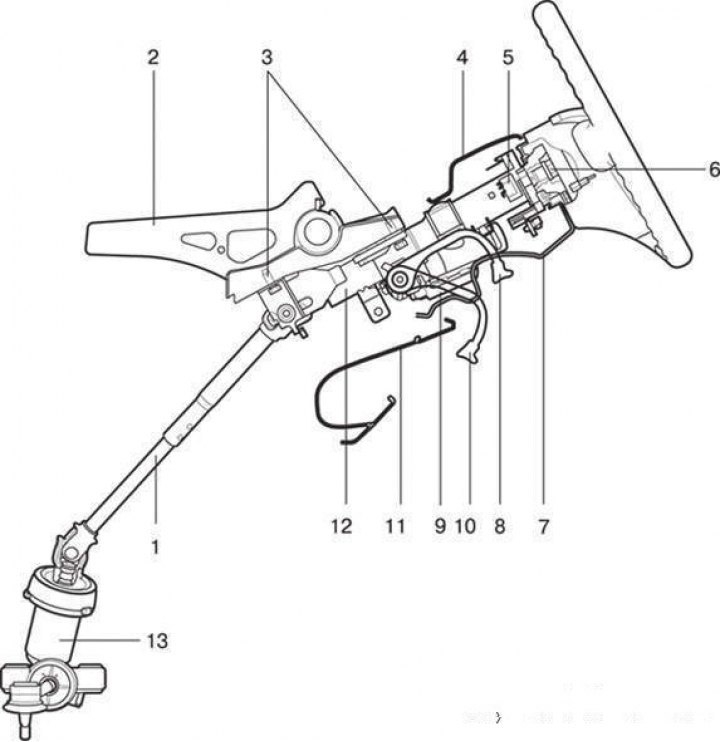

Рулевая колонка и рулевой вал с механизмом регулировки положения рулевого колеса: 1 – нижний вал; 2 – балка панели приборов; 3 – болты крепления кронштейна рулевого вала; 4 – верхний облицовочный кожух рулевой колонки; 5 – блок подрулевых переключателей; 6 – гайка крепления рулевого колеса; 7 – нижний облицовочный кожух рулевой колонки; 8 – положение блокировки фиксатора; 9 – рукоятка фиксатора блокировки положения рулевого колеса; 10 – положение разблокировки фиксатора; 11 – нижняя облицовка панели приборов; 12 – рулевой вал; 13 – рулевой механизм

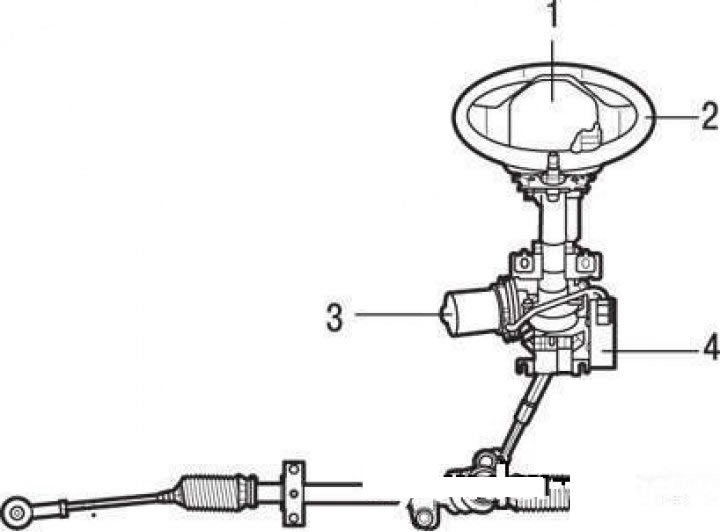

Рулевая колонка и рулевой вал автомобилей с электроусилителем рулевого управления (вид сзади): 1 – облицовка выключателя звукового сигнала (модуль подушки безопасности водителя); 2 – рулевое колесо; 3 – электродвигатель; 4 – электронный блок управления

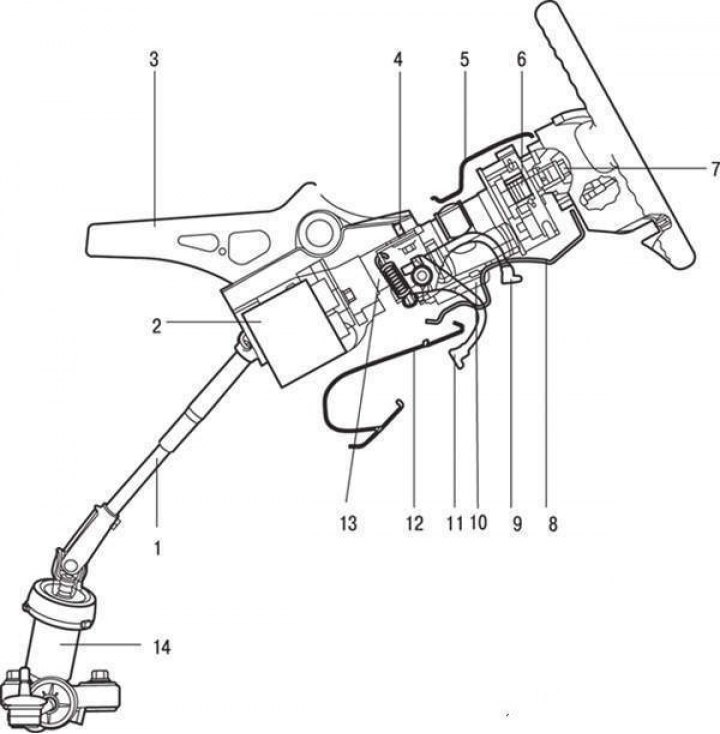

Рулевая колонка и рулевой вал автомобилей с электроусилителем рулевого управления (вид сбоку): 1 – нижний вал; 2 – электронный блок управления; 3 – балка панели приборов; 4 – болты крепления кронштейна рулевого вала; 5 – верхний облицовочный кожух рулевой колонки; 6 – блок подрулевых переключателей; 7 – гайка крепления рулевого колеса; 8 – нижний облицовочный кожух рулевой колонки; 9 – положение блокировки фиксатора; 10 – рукоятка фиксатора блокировки положения рулевого колеса; 11 – положение разблокировки фиксатора; 12 – нижняя облицовка панели приборов; 13 – рулевой вал; 14 – рулевой механизм
Снятие
Отсоедините «минусовый» провод («–») от аккумуляторной батареи.

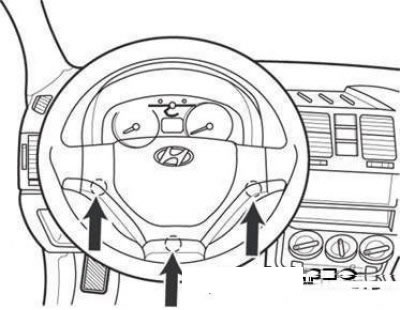

Болты крепления модуля подушки безопасности водителя
Снимите модуль подушки безопасности водителя, отвернув болты крепления, показанные стрелками на рисунке.
Примечание. На автомобиле без подушки безопасности снимите облицовку выключателя звукового сигнала.

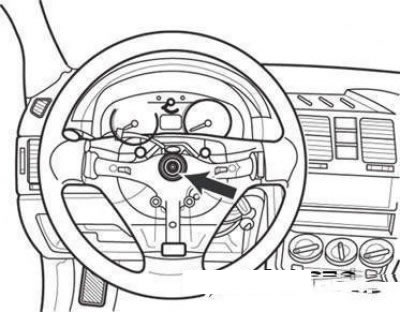

Гайка крепления рулевого колеса
Отверните гайку крепления рулевого колеса.

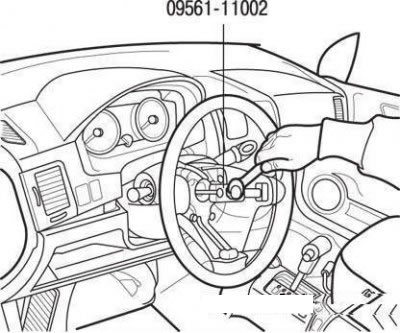

Снятие рулевого колеса с вала с помощью съемника
Совместите метки на валу рулевого управления и рулевом колесе. Снимите рулевое колесо с вала с помощью съемника.
Примечание. Не снимайте рулевое колесо ударами молотка – так можно повредить вал рулевого управления.

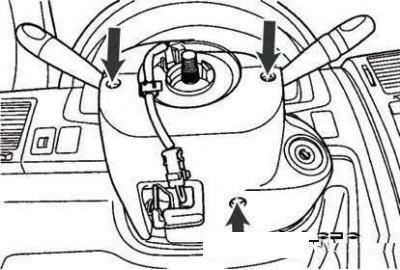

Винты крепления облицовочного кожуха рулевой колонки
Снимите облицовочный кожух рулевой колонки, отвернув три винта, показанные стрелками на рисунке.
Разъедините контактные разъемы контактного диска модуля подушки безопасности и блока подрулевых переключателей.

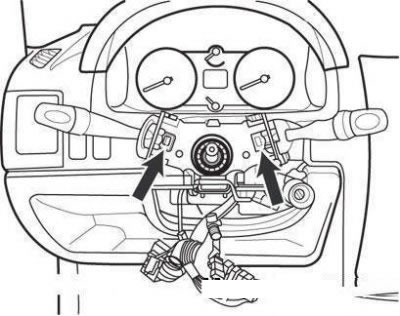

Снятие блока подрулевых переключателей
Снимите блок подрулевых переключателей, нажав на него в местах, показанных стрелками на рисунке.

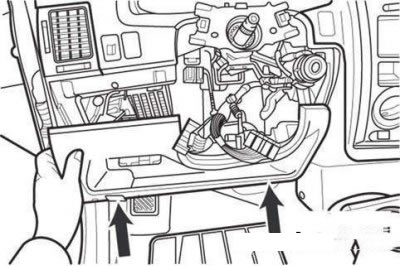

нятие нижней облицовки панели приборов
Снимите нижнюю облицовку панели приборов, отвернув два болта крепления.

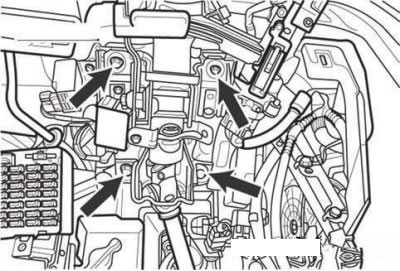

Болты крепления кронштейна вала рулевого управления
Отверните четыре болта крепления кронштейна вала рулевого управления.

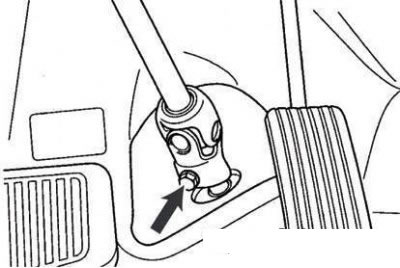

Болт крепления карданного шарнира к приводной шестерне рулевого механизма
Отверните болт крепления карданного шарнира к приводной шестерне рулевого механизма.

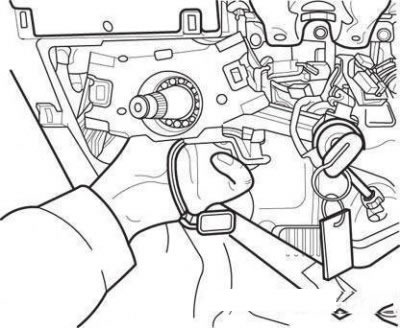

Снятие рулевого вала в сборе
Снимите рулевой вал в сборе.
Проверка технического состояния
Проверьте рулевой вал на наличие повреждений и деформации.
Проверьте соединения вала на наличие зазоров, повреждений и на плавность перемещения.
Проверьте шариковый подшипник на наличие износа и повреждений.
Разбора и сборка
При необходимости снятия противоугонного устройства сделайте зубилом паз под шлиц отвертки на головках специальных болтов крепления.

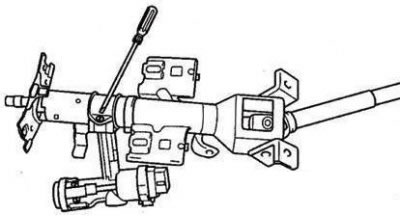

Отворачивание болтов крепления противоугонного устройства
Отверткой отверните два специальных болта крепления.
Снимите противоугонное устройство с рулевого вала.

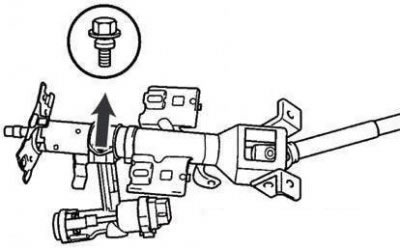

Специальный болт крепления противоугонного устройства к рулевому валу
При установке противоугонного устройства наживите новые специальные болты крепле-ния устройства к рулевому валу.
Затяните специальные болты гаечным ключом до срезания головок.

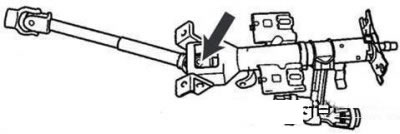

Болты крепления нижнего вала к узлу рулевой колонки
Отверните болты крепления (12 мм) нижнего вала к узлу рулевой колонки и верхнего вала.

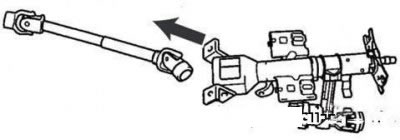

Отсоединение нижнего вала от узла рулевой колонки
Отсоедините нижний вал от узла рулевой колонки и верхнего вала рулевого управления.
Сборку проводите в порядке, обратном разборке.
Автомобили с электроусилителем рулевого управления

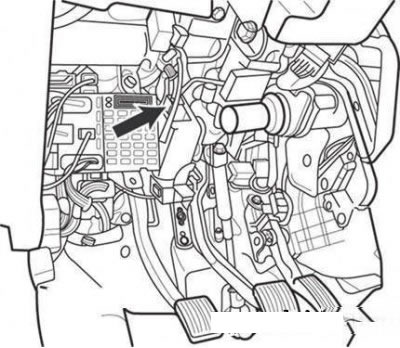

Контактный разъем электроусилителя рулевого управлени
Разъедините контактный разъем электроусилителя рулевого управления.

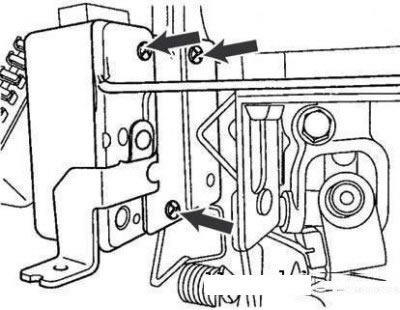

Винты крепления электроусилителя рулевого управления
Снимите узел электроусилителя, отвернув три винта крепления.
Сборку проводите в порядке, обратном разборке.
Установка
Установите на место вал рулевого управления и «наживите» четыре болта крепления.
Вверните болт крепления карданного шарнира вала к приводной шестерне рулевого механизма, расположенный за педалью тормоза.
Затяните четыре «наживленных» болта крепления вала рулевого управления.
Установите нижнюю облицовку панели приборов и вверните два болта крепления.
Установите на рулевую колонку до защелкивания блок подрулевых переключателей.
Установите контактный диск модуля подушки безопасности и соедините разъем блока подрулевых переключателей.
Установите верхний и нижний облицовочные кожухи рулевой колонки и вверните винты крепления.
Установите рулевое колесо и затяните гайку крепления.
Установите модуль подушки безопасности и заверните три болта крепления.
Присоедините «минусовый» провод («–») к аккумуляторной батарее.
